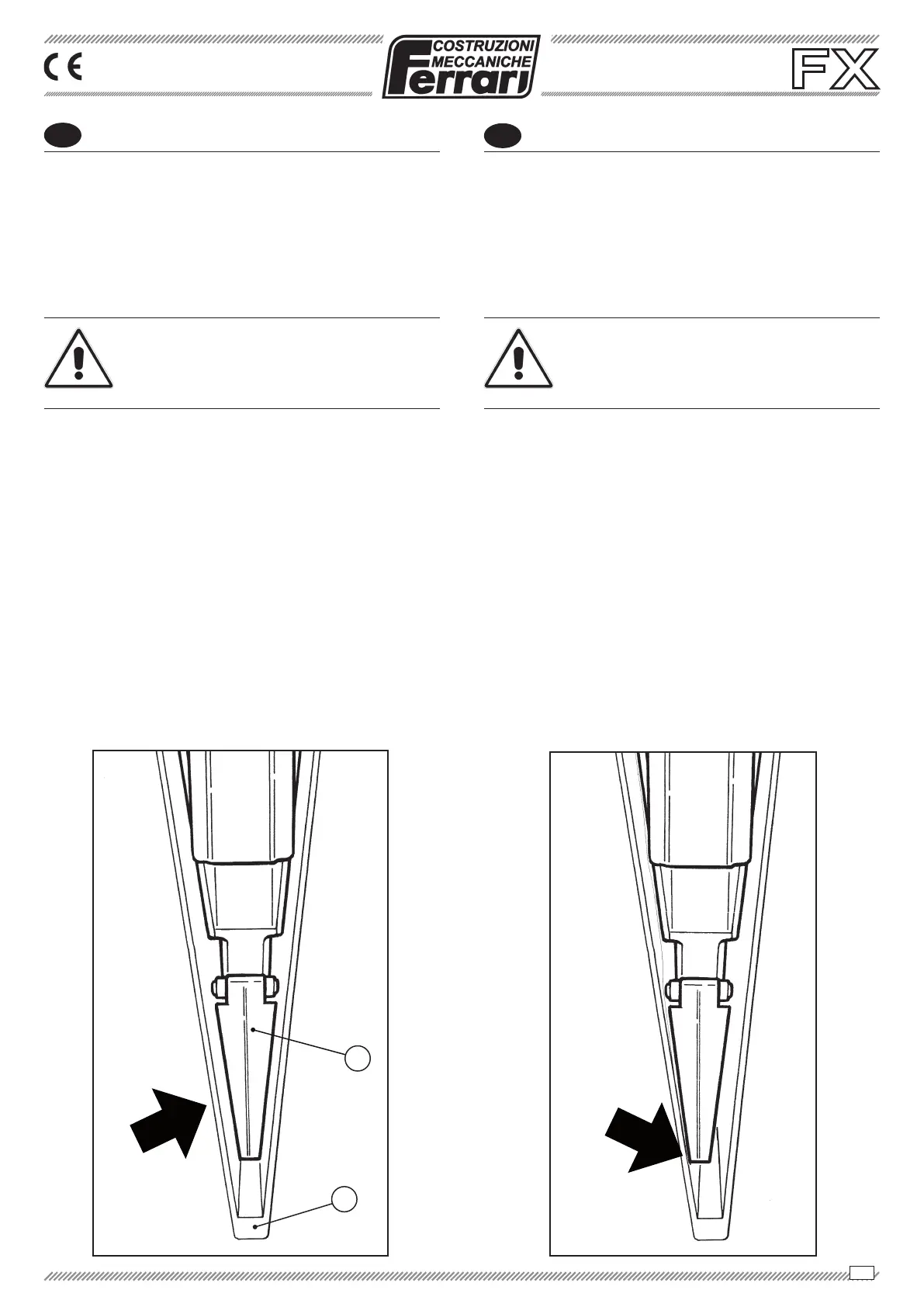

DEMONTAGE ET NETTOYAGE DU SOC
Toutes les 8-10 heures de travail
Hausser le châssis porte-éléments de repiquage
-
grâce au démontage de celui-ci.
ATTENTION! Ne pas soulever complète-
ment le châssis porte-éléments et s’al-
longer sous la machine pour effectuer le
nettoyage.
Pour démonter le soc, procéder comme suit:
Dévisser la vis (A) qui bloque le soc (B).
En battant avec un marteau en plastique, le faire
sortir de son compartiment. Durant cette phase, il
(C), du pivot (D) (E).
(F)
-
teinte au correct fonctionnement des organes mé-
caniques internes.
En remontant les composants, faire très attention
(G) soit centré par rapport au soc.
ES
Manuale d’uso e manutenzione
Operating and service manual
Mode d’emploi et d’entretien
Manual de uso y mantenimiento
TRAPIANTATRICE TRAINATA
TOWED TRANSPLANTING MACHINE
PLANTEUSE REMORQUÉE
TRASPLANTADORA REMOLCADA
DESMONTAJE Y LIMPIEZA DE LA REJA
Cada 8-10 horas de trabajo
Levante el chasis porta elementos de trasplante
aproximadamente 50 mm del terreno y de todos
-
na de la reja mediante el desmontaje de la misma.
¡ATENCIÓN! No eleve completamente el
chasis porta elementos y recuéstese de-
bajo de la máquina para realizar la lim-
pieza.
Para el desmontaje de la reja, proceda como se
indica a continuación:
Desenrosque el tornillo (A) que bloquea la reja (B).
Golpeando con un martillo de plástico hágala salir
también el deterioro de los casquillos (C), del perno
(D) y de la cabeza de articulación (E).
Asegúrese de que la reja se encuentre en buen esta-
do y de que la golondrina (F) no esté consumida,
caso contrario entra la tierra y perjudica el correcto
funcionamiento de los órganos mecánicos internos.
Al momento de montar nuevamente los componen-
tes, preste mucha atención a que el expulsor (G)
esté centrado respecto a la reja.
