BLUEHELIX PRO C
IT
,7
1. AVVERTENZE GENERALI
• Leggere ed osservare attentamente le avvertenze contenute in questo libretto di
istruzioni.
• Dopo l’installazione della caldaia, informare l’utilizzatore sul funzionamento e con-
segnargli il presente manuale che costituisce parte integrante ed essenziale del pro-
dotto e deve essere conservato con cura per ogni ulteriore consultazione.
• L’installazione e la manutenzione devono essere effettuate in ottemperanza alle
norme vigenti, secondo le istruzioni del costruttore e devono essere eseguite da
personale professionalmente qualificato. È vietato ogni intervento su organi di rego-
lazione sigillati.
• Un’errata installazione o una cattiva manutenzione possono causare danni a perso-
ne, animali o cose. È esclusa qualsiasi responsabilità del costruttore per i danni cau-
sati da errori nell’installazione e nell’uso e comunque per inosservanza delle
istruzioni.
• Prima di effettuare qualsiasi operazione di pulizia o di manutenzione, disinserire
l’apparecchio dalla rete di alimentazione agendo sull’interruttore dell’impianto e/o
attraverso gli appositi organi di intercettazione.
• In caso di guasto e/o cattivo funzionamento dell’apparecchio, disattivarlo, astenen-
dosi da qualsiasi tentativo di riparazione o di intervento diretto. Rivolgersi esclusiva-
mente a personale professionalmente qualificato. L’eventuale riparazione-
sostituzione dei prodotti dovrà essere effettuata solamente da personale professio-
nalmente qualificato utilizzando esclusivamente ricambi originali. Il mancato rispetto
di quanto sopra può compromettere la sicurezza dell’apparecchio.
• Questo apparecchio dovrà essere destinato solo all’uso per il quale è stato espres-
samente previsto. Ogni altro uso è da considerarsi improprio e quindi pericoloso.
• Gli elementi dell’imballaggio non devono essere lasciati alla portata di bambini in
quanto potenziali fonti di pericolo.
• L’apparecchio non è destinato ad essere usato da persone (bambini compresi) le
cui capacità fisiche, sensoriali o mentali siano ridotte, oppure con mancanza di
esperienza o di conoscenza, a meno che esse abbiano potuto beneficiare, attraver-
so l’intermediazione di una persona responsabile della loro sicurezza, di una sorve-
glianza o di istruzioni riguardanti l’uso dell’apparecchio.
• Lo smaltimento dell'apparecchio e dei suoi accessori deve essere effettuato in
modo adeguato, in conformità alle norme vigenti.
• Le immagini riportate nel presente manuale sono una rappresentazione semplifica-
ta del prodotto. In questa rappresentazione possono esserci lievi e non significative
differenze con il prodotto fornito.
2. ISTRUZIONI D’USO
2.1 Presentazione
Gentile cliente,
BLUEHELIX PRO C è un generatore termico con scambiatore in acciaio con produ-
zione sanitaria integrata, premiscelato a condensazione ad altissimo rendimento e
bassissime emissioni, funzionante a gas naturale o GPL e dotato di sistema di controllo
a microprocessore.
L’apparecchio è a camera stagna ed è adatto all’installazione in interno o all’esterno in
luogo parzialmente protetto (secondo EN 297/A6) con temperature fino a -5°C (-15°C
con kit antigelo opzionale).
2.2 Pannello comandi

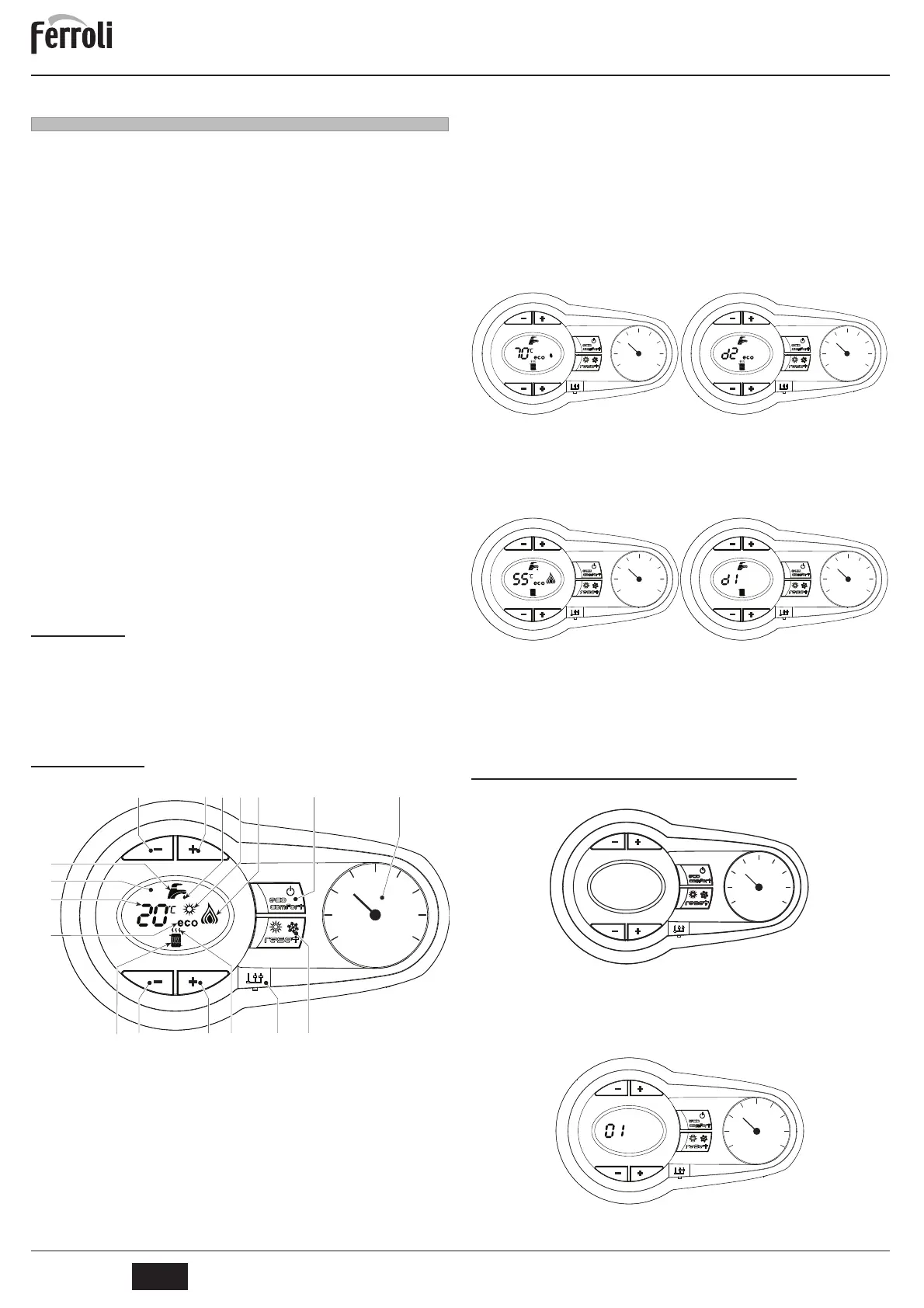

fig. 1 - Pannello di controllo
Legenda pannello fig. 1
1 Tasto decremento impostazione temperatura acqua calda sanitaria
2 Tasto incremento impostazione temperatura acqua calda sanitaria
3 Tasto decremento impostazione temperatura impianto riscaldamento
4 Tasto incremento impostazione temperatura impianto riscaldamento
5 Display
6 Tasto Ripristino - selezione modalità Estate/Inverno- Menù “Temperatura Scor-
revole”
7 Tasto selezione modalità Economy/Comfort - on/off apparecchio
8 Simbolo acqua calda sanitaria
9 Indicazione funzionamento sanitario
10 Indicazione modalità Estate
11 Indicazione multi-funzione (lampeggiante durante la funzione protezione scam-
biatore)
12 Indicazione modalità Eco (Economy)
13 Indicazione funzione riscaldamento
14 Simbolo riscaldamento
15 Indicazione bruciatore acceso e livello di potenza attuale (lampeggiante duran-
te la funzione protezione fiamma)
16 Connessione Service Tool
17 Idrometro
Indicazione durante il funzionamento
Riscaldamento
La richiesta riscaldamento (generata da Termostato Ambiente o Cronocomando Remo-
to) è indicata dal lampeggio dell'aria calda sopra il radiatore sul display.
Il display (part. 11 - fig. 1) visualizza l’attuale temperatura della mandata riscaldamento
e durante il tempo di attesa riscaldamento la scritta “d2”.
fig. 2
Sanitario
La richiesta sanitario (generata dal prelievo d’acqua calda sanitaria) è indicata dal lam-
peggio dell'acqua calda sotto il rubinetto sul display.
Il display (part. 11 - fig. 1) visualizza l’attuale temperatura d’uscita dell’acqua calda sani-
taria e durante il tempo di attesa sanitario la scritta “d1“.
fig. 3
Comfort
La richiesta Comfort (ripristino della temperatura interna della caldaia), è indicata dal
lampeggio dell’acqua sotto il rubinetto sul display. Il display (part. 11 - fig. 1) visualizza
l’attuale temperatura dell’acqua contenuta in caldaia.
Anomalia
In caso di anomalia (vedi cap. 4.4) il display visualizza il codice di guasto (part. 11 - fig. 1)
e durante i tempi di attesa di sicurezza le scritte “d3” e “d4”.
2.3 Collegamento alla rete elettrica, accensione e spegnimento
Caldaia non alimentata elettricamente
fig. 4 - Caldaia non alimentata elettricamente
Per lunghe soste durante il periodo invernale, al fine di evitare danni dovuti al
gelo, è consigliabile scaricare tutta l’acqua della caldaia.
Caldaia alimentata elettricamente
Fornire alimentazione elettrica alla caldaia.
fig. 5 - Accensione / Versione software
9
15
13
12
11
8
1
36
7102
16414
5
17
0
1
4
2
3
cod. 3541F553 - Rev. 00 - 04/2017
