BLUEHELIX PRO C
IT
Kit antigelo per installazione all’esterno (optional)
In caso di installazione all’esterno in luogo parzialmente protetto per temperature inferiori
a -5°C e fino a -15°C, la caldaia deve essere dotata dell’apposito kit antigelo per la pro-
tezione del circuito sanitario e del sifone. Il kit è composto da un termostato, dei riscal-
datori elettrici e un riscaldatore per il sifone. Collegare il kit alla scheda elettronica e
posizionare termostato e riscaldatori sulle tubazioni sanitario come indicato nelle istru-
zioni allegate al kit.
3.4 Collegamento gas
Prima di effettuare l’allacciamento, verificare che l’apparecchio sia predisposto
per il funzionamento con il tipo di combustibile disponibile.
L’allacciamento gas deve essere effettuato all’attacco relativo (vedi fig. 13) in conformità
alla normativa in vigore, con tubo metallico rigido oppure con tubo flessibile a parete con-
tinua in acciaio inox, interponendo un rubinetto gas tra impianto e caldaia. Verificare che
tutte le connessioni gas siano a tenuta.
3.5 Collegamenti elettrici
L’apparecchio deve essere collegato ad un efficace impianto di messa a terra
eseguito come previsto dalle vigenti norme di sicurezza. Far verificare da per-
sonale professionalmente qualificato l’efficienza e l’adeguatezza dell’impianto
di terra, il costruttore non è responsabile per eventuali danni causati dalla man-
canza di messa a terra dell’impianto.
La caldaia è precablata e dotata di cavo di allacciamento alla linea elettrica di
tipo “Y” sprovvisto di spina. I collegamenti alla rete devono essere eseguiti con
allacciamento fisso e dotati di un interruttore bipolare i cui contatti abbiano una
apertura di almeno 3 mm, interponendo fusibili da 3A max tra caldaia e linea.
È importante rispettare le polarità (LINEA: cavo marrone / NEUTRO: cavo blu
/ TERRA: cavo giallo-verde) negli allacciamenti alla linea elettrica..
II cavo di alimentazione dell’apparecchio non deve essere sostituito dall’utente.
In caso di danneggiamento del cavo, spegnere l’apparecchio e, per la sua so-
stituzione, rivolgersi esclusivamente a personale professionalmente qualifica-
to. In caso di sostituzione, utilizzare esclusivamente cavo “HAR H05 VV-F”
3x0,75 mm2 con diametro esterno massimo di 8 mm.
Termostato ambiente (opzional)
ATTENZIONE: IL TERMOSTATO AMBIENTE DEVE ESSERE A CONTATTI
PULITI. COLLEGANDO 230 V. AI MORSETTI DEL TERMOSTATO AMBIEN-
TE SI DANNEGGIA IRRIMEDIABILMENTE LA SCHEDA ELETTRONICA.
Nel collegare cronocomandi o timer, evitare di prendere l'alimentazione di que-
sti dispositivi dai loro contatti di interruzione. La loro alimentazione deve essere
effettuata tramite collegamento diretto dalla rete o tramite pile, a seconda del
tipo di dispositivo.
Accesso alla morsettiera elettrica
Dopo aver tolto il pannello frontale ( *** 'Apertura del pannello frontale' on page 8 ***) è
possibile accedere alla morsettiera collegamenti elettrici (fig. 14). La disposizione dei
morsetti per i diversi allacciamenti è riportata anche nello schema elettrico alla fig. 30.

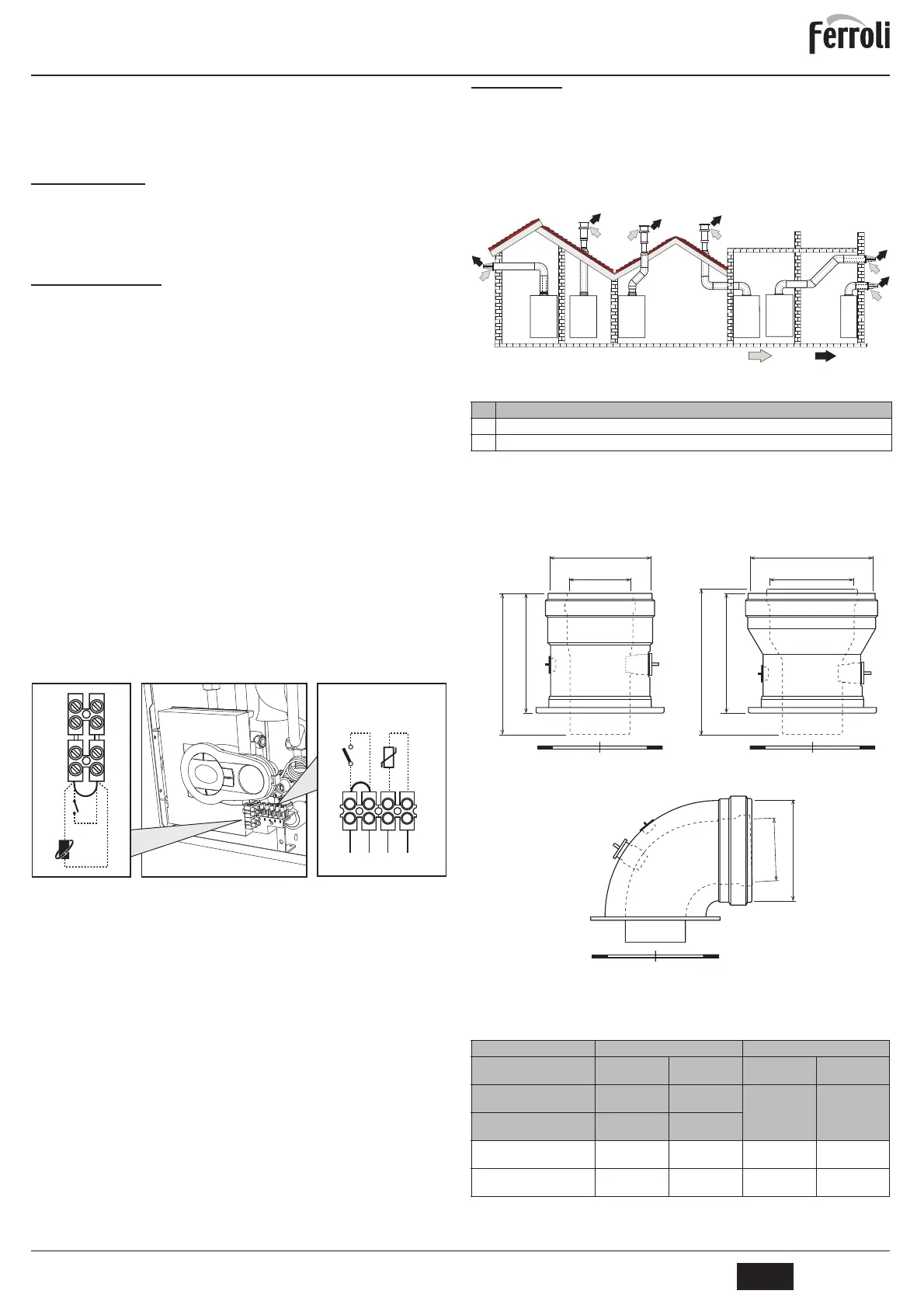

fig. 14 - Accesso alla morsettiera
3.6 Condotti fumi
Avvertenze
L’apparecchio è di “tipo C” a camera stagna e tiraggio forzato, l’ingresso aria e l’uscita
fumi devono essere collegati ad uno dei sistemi di evacuazione/aspirazione indicati di
seguito. Prima di procedere con l’installazione verificare e rispettare scrupolosamente le
prescrizioni in oggetto. Rispettare inoltre le disposizioni inerenti il posizionamento dei ter-
minali a parete e/o tetto e le distanze minime da finestre, pareti, aperture di aerazione,
ecc.
Collegamento con tubi coassiali
fig. 15 - Esempi di collegamento con tubi coassiali ( = Aria / = Fumi)
Tabella. 2 - Tipologia
Per il collegamento coassiale montare sull'apparecchio uno dei seguenti accessori di
partenza. Per le quote di foratura a muro riferirsi alla figura in copertina. È necessario
che eventuali tratti orizzontali dello scarico fumi siano mantenuti in leggera pendenza
verso la caldaia per evitare che eventuale condensa rifluisca verso l’esterno causando
gocciolamento.
fig. 16 - Accessori di partenza per condotti coassiali
Tabella. 3 - Massima lunghezza condotti coassiali
Tipo Descrizione
C1X
Aspirazione e scarico orizzontale a parete
C3X
Aspirazione e scarico verticale a tetto
Coassiale 60/100 Coassiale 80/125
BLUEHELIX PRO
25 C
BLUEHELIX PRO
32 C
BLUEHELIX PRO
25 C
BLUEHELIX PRO
32 C
Massima lunghezza consentita
(orizzontale)
7 m 7 m
28 m 28 m
Massima lunghezza consentita
(verticale)
8 m 8 m
Fattore di riduzione
curva 90°
1 m 1 m 0.5 m 0.5 m
Fattore di riduzione
curva 45°
0.5 m 0.5 m 0.25 m 0.25 m
C
1X
Ø 100
Ø 60
041001X0
Ø 100
Ø 60
120
142
041002X0
Ø 80
Ø 127
120
147
041006X0
cod. 3541F553 - Rev. 00 - 04/2017
