4.2 Opšti prikaz i glavne komponente
7 Ulaz gasa - Ø 3/4"
8 Izlaz sanitarne vode - Ø 1/2”
9 Ulaz sanitarne vode - Ø 1/2”
10 Potisna cev instalacije - Ø 3/4”
11 Povratna cev instalacije - Ø 3/4”
14 Bezbednosni ventil
22 Gorionik
27 Izmenjivač
28 Kolektor dimnih gasova
32 Cirkulator grejanja
36 Automatsko odzračivanje
37 Filter na ulazu hladne vode
42 Senzor temperature sanitarne vode
44 Gasni ventil
56 Ekspanziona posuda
74 Slavina za punjenje sistema
78 Sklop za sprečavanje povratka dimnih gasova
81 Elektroda za uključivanje i detekciju
95 Skretni ventil
114 Presostat vode
126 Termostat dimnih gasova
136 Merač protoka
145 Manometar
194 Izmenjivač sanitarne vode
278 Dupli senzor (Bezbednost + grejanje)

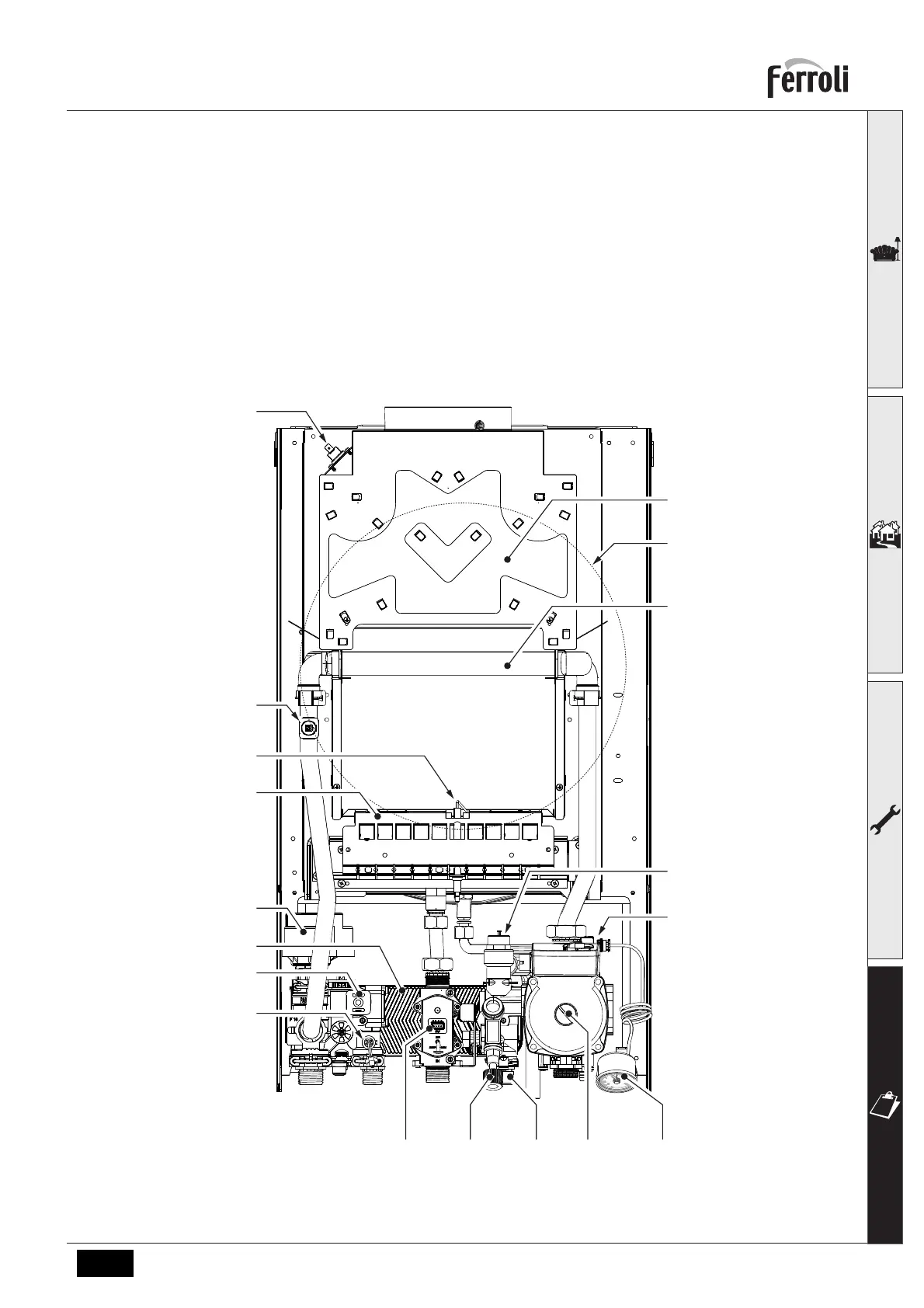

Slika 17- Opšti prikaz - DIVA D C24
78
56
27
126
278
81
22
95
194
42
114
10 8 7
44 74 37 32 145
911
14
36
