DIVAPROJECT C24
22
ES

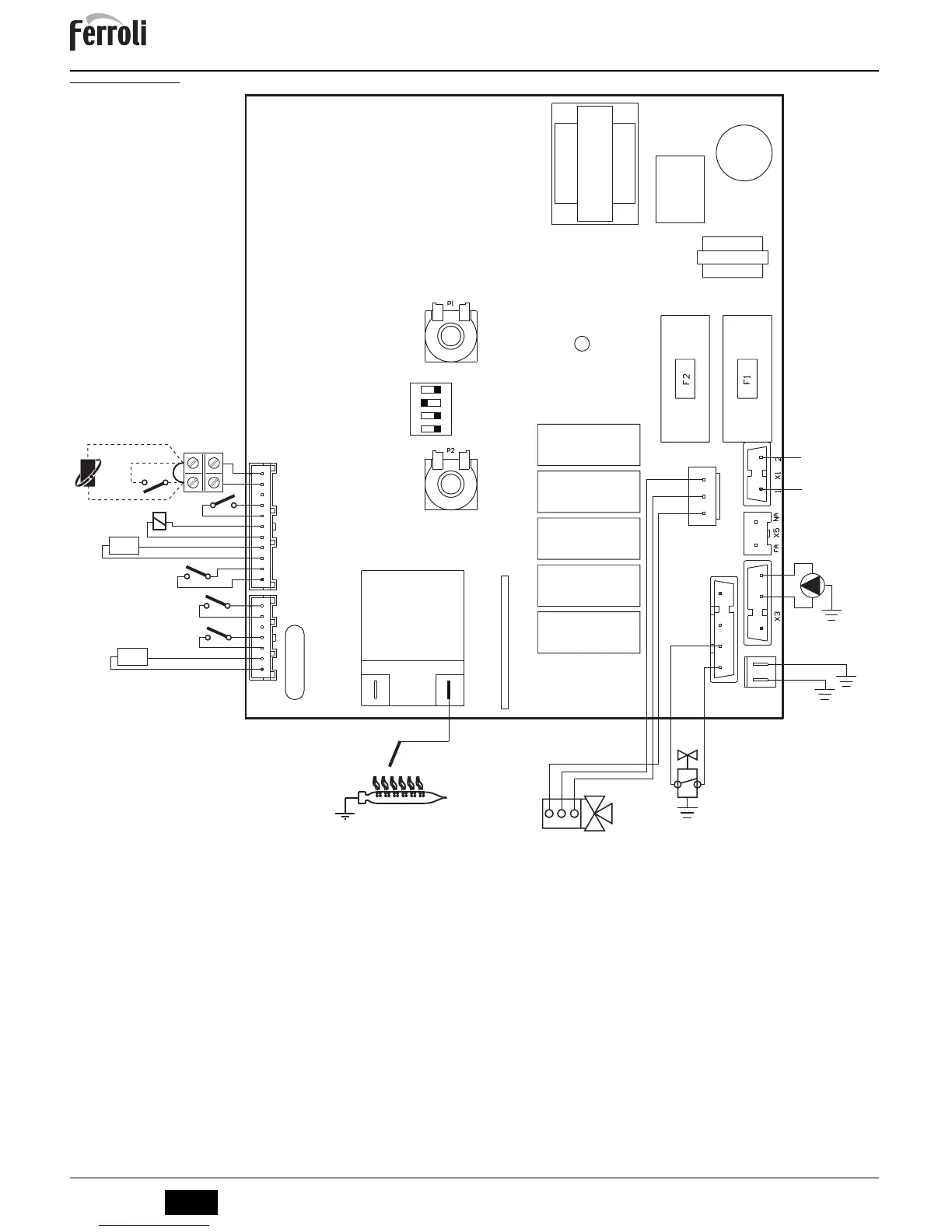

5.6 Esquema eléctrico
fig. 15 - Esquema eléctrico
A
Atención: Antes de conectar el termostato de ambiente o el cronomando a distancia, quite el puente de la regleta de conexiones.
32 Bomba de la calefacción
34 Sensor de calefacción
38 Flujostato
42 Sensor temperatura AS
44 Válvula del gas
47 Cable Modureg
49 Termostato de seguridad
72 Termostato de ambiente (opcional)
81 Electrodo de encendido y detección
95 Válvula desviadora
114 Presostato del agua
126 Termostato de los humos
139 Cronomando a distancia (opcional)
X4
1
2
3
4
5
6
7
114
42
47
38
72
T.
L
N
230V
50 Hz
1
3
2
32
X7
1
44
81
1
2
3
4
5
6
7
8
9
10
11
X2
DBM33B
PT1
PT2
49
126
34
T.
1234
ON DIP
3.15A 250Vac
2
3
4
95
1 2 3
139
FRG*5HY
