4.4 Risoluzione dei problemi
Diagnostica
La caldaia è dotata di un avanzato sistema di autodiagnosi. Nel caso di un’anomalia alla caldaia, i 3 leds indicheranno il codice dell’anomalia.
Vi sono anomalie che causano blocchi permanenti: per il ripristino del funzionamento è sufficiente premere il tasto RESET per 1 secondo (rif. 5 - fig. 1) oppure attraverso il RESET
del cronocomando remoto (opzionale) se installato; se la caldaia non riparte è necessario risolvere l’anomalia che viene indicata nei leds di funzionamento.
Altre anomalie causano blocchi temporanei che vengono ripristinati automaticamente non appena il valore rientra nel campo di funzionamento normale della caldaia.

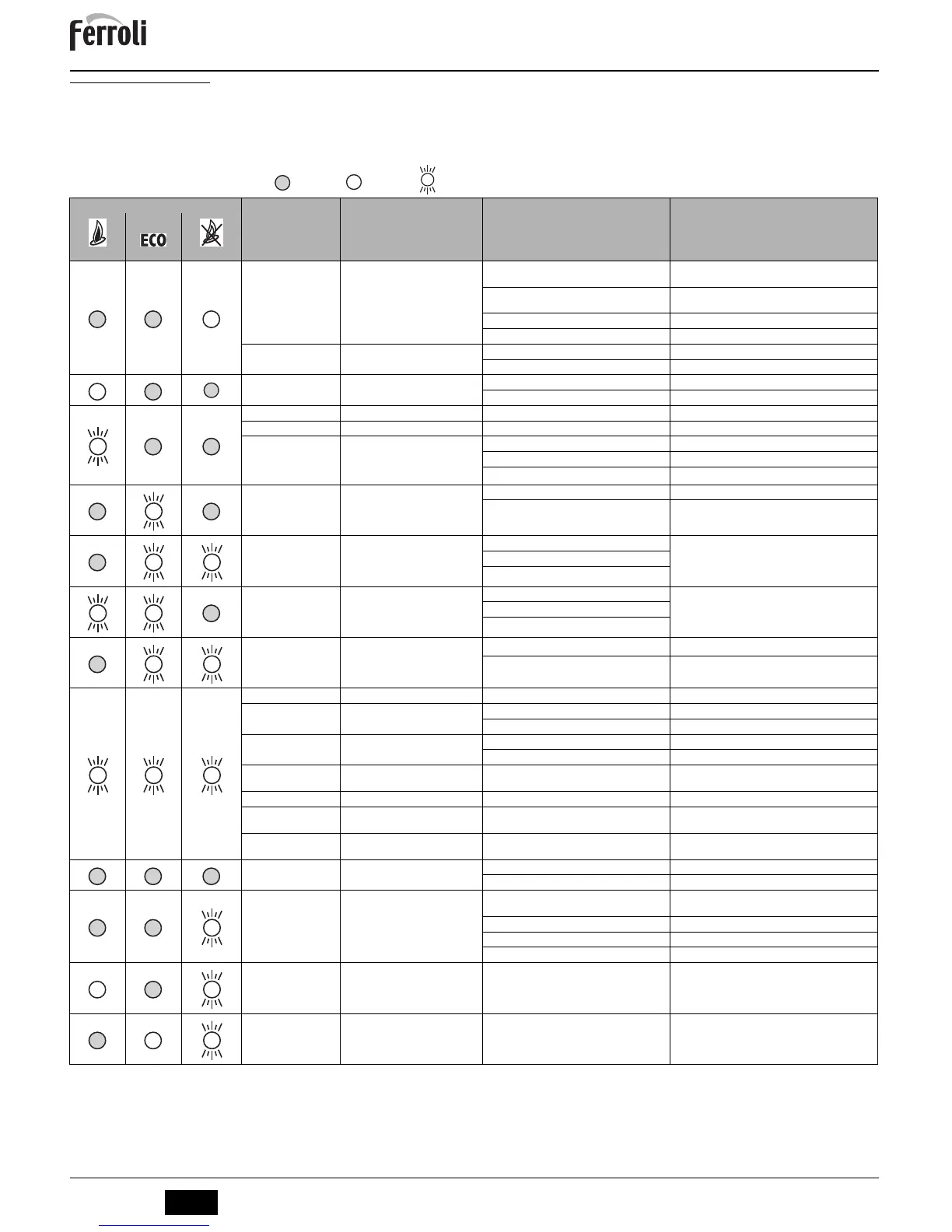

Tabella. 3 - Lista anomalia (Legenda Leds = Spento / = Acceso / = Lampeg. veloce)
Indicazioni su cruscotto caldaia
Indicazioni su Comando
Remoto
Anomalia Possibile causa Soluzione
Verde Giallo Rosso
A01
Mancata accensione del bruciatore
Mancanza di gas
Controllare che l’afflusso di gas alla caldaia sia regolare e
che sia stata eliminata l’aria dalle tubazioni
Anomalia elettrodo di rivelazione/accensione
Controllare il cablaggio dell’elettrodo e che lo stesso sia
posizionato correttamente e privo di incrostazioni
Valvola gas difettosa Verificare e sostituire la valvola a gas
Potenza di accensione troppo bassa Regolare la potenza di accensione
A06
Mancanza fiamma dopo fase di accen-
sione
Bassa pressione nell’impianto gas Verificare la pressione dal gas
Taratura pressione minima bruciatore Verificare le pressioni gas
A02
Segnale fiamma presente con bruciatore
spento
Anomalia elettrodo Verificare il cablaggio dell’elettrodo di ionizzazione
Anomalia scheda Verificare la scheda
F05
Anomalia parametri scheda Errata impostazione parametro scheda Verificare ed eventualmente modificare il parametro scheda
F07
Anomalia parametri scheda Errata impostazione parametro scheda Verificare ed eventualmente modificare il parametro scheda
F04
Intervento del termostato fumi (dopo
l’intervento del termostato fumi, il funzio-
namento della caldaia viene impedito per
20 secondi)
Contatto termostato fumi aperto Verificare il termostato
Cablaggio interrotto Verificare il cablaggio
Camino non correttamente dimensionato o ostruito Sostituire la canna fumaria
F37
Pressione impianto insufficiente
Impianto scarico Caricare l’impianto
Pressostota acqua non collegato o danneggiato Verificare il sensore
F10
Anomalia sensore di mandata
Sensore danneggiato
Verificare il cablaggio o sostituire il sensore
Cablaggio in corto circuito
Cablaggio interrotto
F11
Anomalia sensore sanitario
Sensore danneggiato
Verificare il cablaggio o sostituire il sensore
Cablaggio in corto circuito
Cablaggio interrotto
F43
Intervento protezione scambiatore (i leds
lampeggiano alternativamente)
Mancanza di circolazione H
2
O impianto
Verificare il circolatore
Aria nell’impianto Sfiatare l’impianto
Display spento
Scheda difettosa Scheda guasta Sostituire la scheda
A09
Anomalia valvola gas
Cablaggio interrotto Verificare il cablaggio
Valvola gas difettosa Verificare ed eventualmente sostituire la valvola gas
A16
Anomalia valvola gas
Cablaggio interrotto Verificare il cablaggio
Valvola gas difettosa Verificare ed eventualmente sostituire la valvola gas
F34
Tensione di alimentazione inferiore a
140VAC
Problemi alla rete elettrica Verificare l’impianto elettrico
F35
Frequenza di rete anomala Problemi alla rete elettrica Verificare l’impianto elettrico
F50
Anomalia centralina
DBM33
Errore interno della centralina
DBM33
Controllare la connessione di terra ed eventualmente sosti-
tuire la centralina.
F51
Anomalia centralina
DBM33
Errore interno della centralina
DBM33
Controllare la connessione di terra ed eventualmente sosti-
tuire la centralina.
Display spento
Scheda non alimentata elettricamente
Mancanza alimentazione elettrica Verifica alimentazione elettrica
Fusibili danneggiati Sostituire fusibili
A03
Intervento protezione sovratemperatura
Sensore riscaldamento danneggiato
Controllare il corretto posizionamento e funzionamento del
sensore di riscaldamento
Mancanza di circolazione d’acqua nell’impianto Verificare il circolatore
Presenza aria nell’impianto Sfiatare l’impianto
Intervento Termostato di Sicurezza Controllare il funzionamento del Termostato di Sicurezza
A23
Anomalia parametri scheda Errata impostazione parametro scheda Verificare ed eventualmente modificare il parametro scheda
A24
Anomalia parametri scheda Errata impostazione parametro scheda Verificare ed eventualmente modificare il parametro scheda
FRG*5HY
