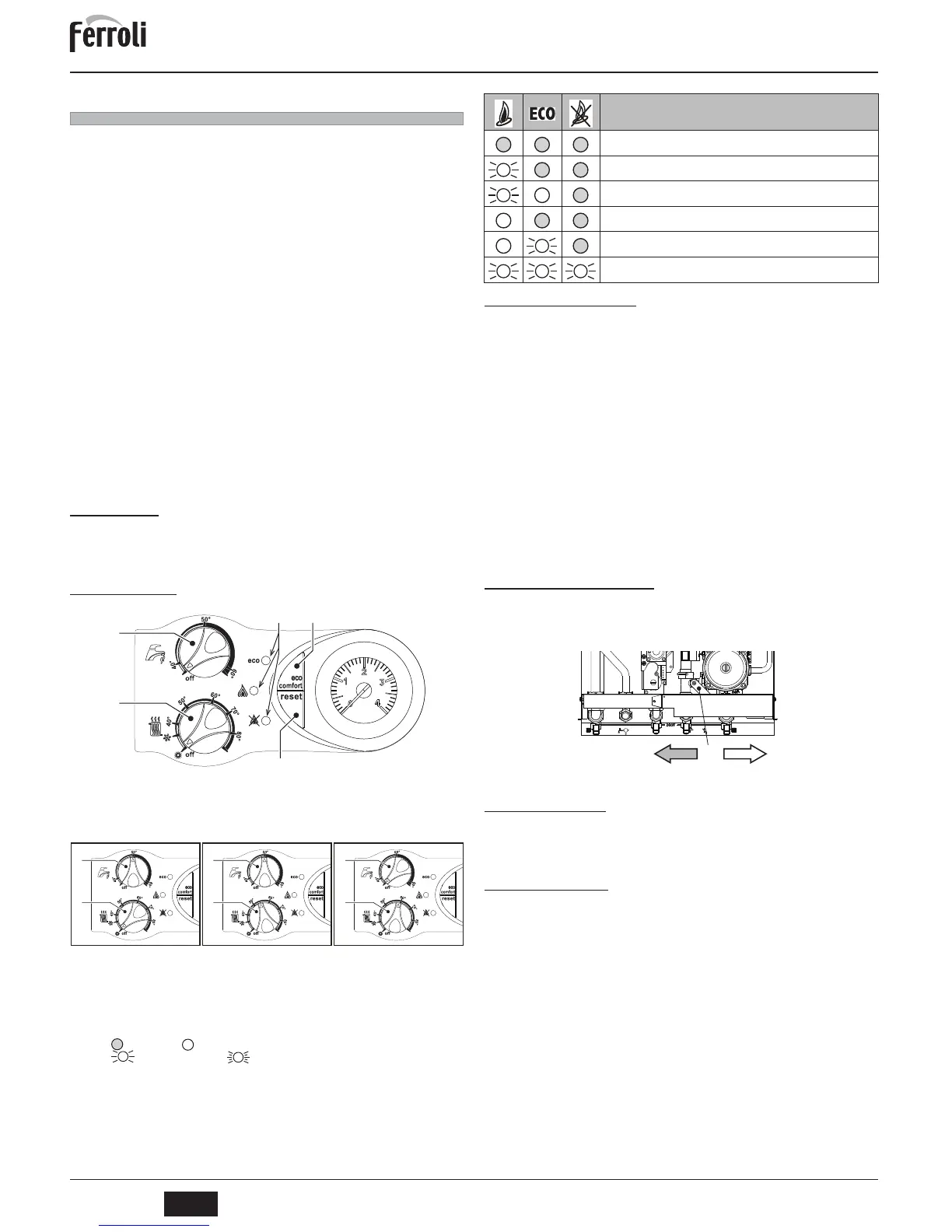

DOMIproject F 24 - F 32
2
IT
cod. 3540R780 - 0/201 (Rev. 00)
IT
1. AVVERTENZE GENERALI
Leggere ed osservare attentamente le avvertenze contenute in questo libretto di
istruzioni.
Dopo l’installazione della caldaia, informare l’utilizzatore sul funzionamento e con-
segnargli il presente manuale che costituisce parte integrante ed essenziale del pro-
dotto e deve essere conservato con cura per ogni ulteriore consultazione.
L’installazione e la manutenzione devono essere effettuate in ottemperanza alle
norme vigenti, secondo le istruzioni del costruttore e devono essere eseguite da
personale professionalmente qualificato. È vietato ogni intervento su organi di rego-
lazione sigillati.
Un’errata installazione o una cattiva manutenzione possono causare danni a perso-
ne, animali o cose. È esclusa qualsiasi responsabilità del costruttore per i danni cau-
sati da errori nell’installazione e nell’uso e comunque per inosservanza delle
istruzioni.
Prima di effettuare qualsiasi operazione di pulizia o di manutenzione, disinserire
l’apparecchio dalla rete di alimentazione agendo sull’interruttore dell’impianto e/o
attraverso gli appositi organi di intercettazione.
In caso di guasto e/o cattivo funzionamento dell’apparecchio, disattivarlo, astenen-
dosi da qualsiasi tentativo di riparazione o di intervento diretto. Rivolgersi esclusiva-
mente a personale professionalmente qualificato. L’eventuale riparazione-
sostituzione dei prodotti dovrà essere effettuata solamente da personale professio-
nalmente qualificato utilizzando esclusivamente ricambi originali. Il mancato rispetto
di quanto sopra può compromettere la sicurezza dell’apparecchio.
Questo apparecchio dovrà essere destinato solo all’uso per il quale è stato espres-
samente previsto. Ogni altro uso è da considerarsi improprio e quindi pericoloso.
Gli elementi dell’imballaggio non devono essere lasciati alla portata di bambini in
quanto potenziali fonti di pericolo.
Le immagini riportate nel presente manuale sono una rappresentazione semplifica-
ta del prodotto. In questa rappresentazione possono esserci lievi e non significative
differenze con il prodotto fornito.
2. ISTRUZIONI D’USO
2.1 Presentazione
DOMIproject F 24 - F 32 è un generatore termico per riscaldamento e produzione di ac-
qua calda sanitaria ad alto rendimento funzionante a gas naturale o GPL, dotato di bru-
ciatore atmosferico ad accensione elettronica, camera stagna a ventilazione forzata,
sistema di controllo a microprocessore, destinata all’installazione in interno o esterno in
luogo parzialmente protetto (secondo EN 297/A6) per temperature fino a -5°C.
2.2 Pannello comandi
fig. 1 - Pannello di controllo
1 Regolazione temperatura impianto
2 Regolazione temperatura sanitario
5 Tasto RESET
fig. 2 - Regolazioni caldaia
A - Funzione ESTATE (solo Sanitario)
B - Funzione INVERNO (Riscaldamento - Sanitario)
C - Sanitario disattivato (solo Riscaldamento)
3 Tasto per disattivazione funzione comfort sanitario che riduce i tempi di attesa
per l’erogazione dell’acqua calda.
4 Legenda LEDS:
= Spento / = Acceso
= Lampeggiante / = Lampeggiante veloce
Tabella. 1 - Indicazioni durante il funzionamento (per anomalie, vedi sez. 4.4)
2.3 Accensione e spegnimento
Accensione
Aprire il rubinetto del gas a monte della caldaia.
Fornire l‘alimentazione elettrica all’apparecchio.
Posizionare la manopola riscaldamento e sanitario alle temperature desiderate.
B
Se i bruciatori non si accendono e la spia blocco (rif 4 - fig. 1) si illumina, pre-
mere il pulsante RESET. La centralina ripeterà il ciclo d’accensione nei succes-
sivi 30 secondi. Se, anche dopo il terzo tentativo, i bruciatori non si
accendessero, consultare la sez. 4.4.
Spegnimento
Ruotare al minimo entrambe le manopole (part. 1 e 2 - fig. 2).
Quando la caldaia viene spenta, la scheda elettronica è ancora alimentata elettricamen-
te.
È disabilitato il funzionamento sanitario e riscaldamento, tutti i led sono spenti; rimane
però attiva la funzione antigelo.
B
Togliendo alimentazione elettrica e/o gas all’apparecchio il sistema antigelo
non funziona. Per lunghe soste durante il periodo invernale, al fine di evitare
danni dovuti al gelo, è consigliabile scaricare tutta l’acqua della caldaia, quella
sanitaria e quella dell’impianto; oppure scaricare solo l’acqua sanitaria e intro-
durre l’apposito antigelo nell’impianto di riscaldamento.
2.4 Regolazione idraulica impianto
La pressione di caricamento ad impianto freddo, letta sull’idrometro caldaia, deve essere
di circa 1,0 bar. Se la pressione dell’impianto scende a valori inferiori al minimo, agendo
sul rubinetto di caricamento (part. 1 fig. 3- A = Aperto / B = Chiuso), riportarla al valore
iniziale. A fine operazione richiudere sempre il rubinetto di caricamento.
fig. 3 - Rubinetto di caricamento
3. INSTALLAZIONE
3.1 Disposizioni generali
L'INSTALLAZIONE DELLA CALDAIA DEVE ESSERE EFFETTUATA SOLTANTO DA
PERSONALE SPECIALIZZATO E DI SICURA QUALIFICAZIONE, OTTEMPERANDO A
TUTTE LE ISTRUZIONI RIPORTATE NEL PRESENTE MANUALE TECNICO, ALLE DI-
SPOSIZIONI DI LEGGE VIGENTI, ALLE PRESCRIZIONI DELLE NORME NAZIONALI
E LOCALI E SECONDO LE REGOLE DELLA BUONA TECNICA.
3.2 Luogo d’installazione
Il circuito di combustione dell’apparecchio è stagno rispetto l’ambiente di installazione e
quindi l’apparecchio può essere installato in qualunque locale. L’ambiente di installazio-
ne tuttavia deve essere sufficientemente ventilato per evitare che si creino condizioni di
pericolo in caso di, seppur piccole, perdite di gas. Questa norma di sicurezza è imposta
dalla Direttiva CEE n° 90/396 per tutti gli apparecchi utilizzatori di gas, anche per quelli
cosiddetti a camera stagna.
L’apparecchio è idoneo al funzionamento in luogo parzialmente protetto secondo EN
297 pr A6, con temperatura minima di -5°C. Si consiglia di installare la caldaia sotto lo
spiovente di un tetto, all’interno di un balcone o in una nicchia riparata.
Il luogo di installazione deve comunque essere privo di polveri, oggetti o materiali infiam-
mabili o gas corrosivi.
La caldaia è predisposta per l’installazione pensile a muro ed è dotata di serie di una staf-
fa di aggancio. Fissare la staffa al muro secondo le quote riportate sul disegno in coper-
tina ed agganciarvi la caldaia. È disponibile a richiesta una dima metallica per tracciare
sul muro i punti di foratura. Il fissaggio alla parete deve garantire un sostegno stabile ed
efficace del generatore.
A
Se l’apparecchio viene racchiuso entro mobili o montato affiancato lateralmen-
te, deve essere previsto lo spazio per lo smontaggio della mantellatura e per le
normali attività di manutenzione
1
2
34
5
1
2
1
2
1
2
A
B
C
Caldaia spenta
Caldaia in stand-by
Caldaia in Stand-by / Modalità ECO
Funzionamento in riscaldamento (bruciatore acceso) / modalità COMFORT
Funzionamento in sanitario (bruciatore acceso)
Funzionamento in modalità TEST
1BA
