2
IT
cod. 3540S814 - /201 (Rev. 00)
IT
1. AVVERTENZE GENERALI
• Leggere ed osservare attentamente le avvertenze contenute in questo libretto di istruzioni.
• Dopo l’installazione della caldaia, informare l’utilizzatore sul funzionamento e consegnargli il pre-
sente manuale che costituisce parte integrante ed essenziale del prodotto e deve essere conser-
vato con cura per ogni ulteriore consultazione.
• L’installazione e la manutenzione devono essere effettuate in ottemperanza alle norme vigenti,
secondo le istruzioni del costruttore e devono essere eseguite da personale professionalmente
qualificato. È vietato ogni intervento su organi di regolazione sigillati.
• Un’errata installazione o una cattiva manutenzione possono causare danni a persone, animali o
cose. È esclusa qualsiasi responsabilità del costruttore per i danni causati da errori nell’installa-
zione e nell’uso e comunque per inosservanza delle istruzioni.
• Prima di effettuare qualsiasi operazione di pulizia o di manutenzione, disinserire l’apparecchio
dalla rete di alimentazione agendo sull’interruttore dell’impianto e/o attraverso gli appositi organi
di intercettazione.
• In caso di guasto e/o cattivo funzionamento dell’apparecchio, disattivarlo, astenendosi da qualsi-
asi tentativo di riparazione o di intervento diretto. Rivolgersi esclusivamente a personale profes-
sionalmente qualificato. L’eventuale riparazione-sostituzione dei prodotti dovrà essere effettuata
solamente da personale professionalmente qualificato utilizzando esclusivamente ricambi origi-
nali. Il mancato rispetto di quanto sopra può compromettere la sicurezza dell’apparecchio.
• Questo apparecchio dovrà essere destinato solo all’uso per il quale è stato espressamente pre-
visto. Ogni altro uso è da considerarsi improprio e quindi pericoloso.
• Gli elementi dell’imballaggio non devono essere lasciati alla portata di bambini in quanto poten-
ziali fonti di pericolo.
• Le immagini riportate nel presente manuale sono una rappresentazione semplificata del prodotto.
In questa rappresentazione possono esserci lievi e non significative differenze con il prodotto for-
nito.
2. ISTRUZIONI D’USO
2.1 Presentazione
Gentile cliente,
La ringraziamo di aver scelto ECONCEPT ST, una caldaia murale FERROLI di conce-
zione avanzata, tecnologia d’avanguardia, elevata affidabilità e qualità costruttiva. La
preghiamo di leggere attentamente il presente manuale perchè fornisce importanti indi-
cazioni riguardanti la sicurezza di installazione, uso e manutenzione.
ECONCEPT ST è un generatore termico a camera stagna per riscaldamento e produ-
zione di acqua calda sanitaria premiscelato a condensazione ad altissimo rendimento
e bassissime emissioni, funzionante a gas naturale o GPL e dotato di sistema di controllo
a microprocessore.
Il corpo caldaia è composto da uno scambiatore lamellare in alluminio e da un brucia-
tore premiscelato, ceramico, dotato di accensione elettronica con controllo di fiamma
a ionizzazione, di ventilatore a velocità modulante e valvola gas modulante. La produ-
zione di acqua calda sanitaria avviene tramite uno speciale serbatoio ad accumulo a
stratificazione.

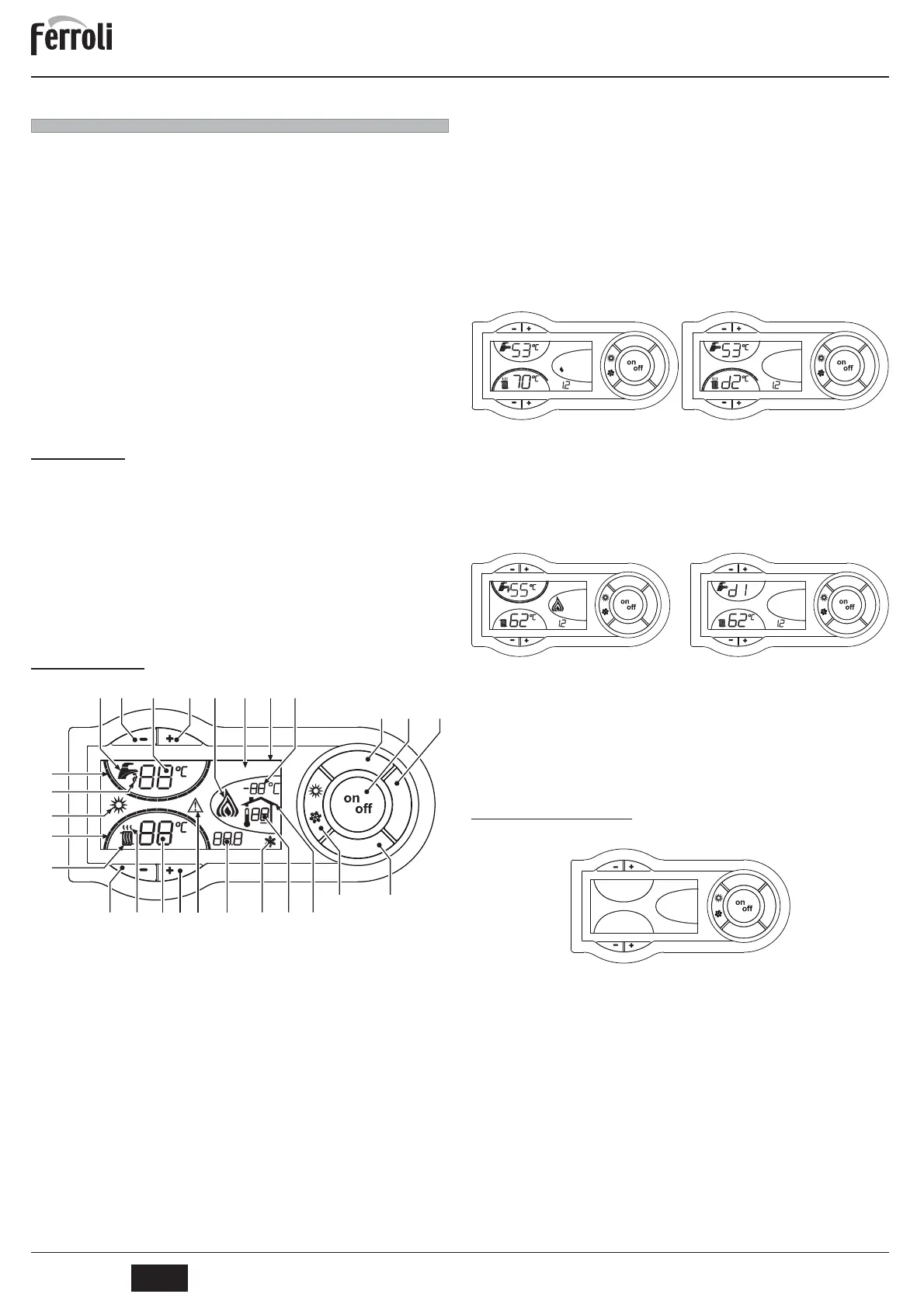

2.2 Pannello comandi
fig. 1 - Pannello di controllo
Legenda
1 = Tasto decremento impostazione temperatura acqua calda sanitaria
2 = Tasto incremento impostazione temperatura acqua calda sanitaria
3 = Tasto decremento impostazione temperatura impianto riscaldamento
4 = Tasto incremento impostazione temperatura impianto riscaldamento
5 = Display
6 = Tasto selezione modalità Estate / Inverno
7 = Tasto selezione modalità Economy / Comfort
8 = Tasto Ripristino / caricamento impianto
9 = Tasto accensione / spegnimento apparecchio
10 = Tasto menù "Temperatura Scorrevole"
11 = Indicazione raggiungimento temperatura acqua calda sanitaria impostata
12 = Simbolo acqua calda sanitaria
13 = Indicazione funzionamento sanitario
14 = Impostazione / temperatura uscita acqua calda sanitaria (lampeggiante duran-
te la funzione “Protezione scambiatore”)
15 = Indicazione modalità Eco (Economy) o Comfort
16 = Temperatura sensore esterno (con sonda esterna opzionale)
17 = Compare collegando la Sonda esterna o il Cronocomando Remoto (opzionali)
18 = Temperatura ambiente (con Cronocomando Remoto opzionale)
19 = Indicazione bruciatore acceso e potenza attuale (lampeggiante durante la fun-
zione “Protezione fiamma”)
20 = Indicazione funzionamento antigelo
21 = Indicazione pressione impianto riscaldamento
22 = Indicazione Anomalia
23 = Impostazione / temperatura mandata riscaldamento (lampeggiante durante la
funzione “Protezione scambiatore”)
24 = Simbolo riscaldamento
25 = Indicazione funzionamento riscaldamento
26 = Indicazione raggiungimento temperatura mandata riscaldamento impostata
27 = Indicazione modalità Estate
Indicazione durante il funzionamento
Riscaldamento
La richiesta riscaldamento (generata da Termostato Ambiente o Cronocomando Remo-
to) è indicata dal lampeggio dell'aria calda sopra il radiatore (part. 24 e 25 - fig. 1).
Il display (part. 23 - fig. 1) visualizza l’attuale temperatura della mandata riscaldamento
e durante il tempo di attesa riscaldamento la scritta “d2”.
Le tacche di graduazione riscaldamento (part. 26 - fig. 1), si accendono man mano che
la temperatura del sensore riscaldamento raggiunge il valore impostato.
fig. 2
Sanitario
La richiesta riscaldamento bollitore è indicata dal lampeggio dell'acqua calda sotto il ru-
binetto (part. 12 e 13 - fig. 1).
Il display (part. 14 - fig. 1) visualizza l’attuale temperatura d’uscita dell’acqua calda sani-
taria e durante il tempo di attesa sanitario la scritta “d1“.
Le tacche di graduazione sanitario (part. 11 - fig. 1), si accendono man mano che la tem-
peratura del sensore bollitore raggiunge il valore impostato.
fig. 3
Esclusione bollitore (economy)
Il riscaldamento/mantenimento in temperatura del bollitore può essere escluso dall'uten-
te. In caso di esclusione, non vi sarà erogazione di acqua calda sanitaria.
Quando il riscaldamento del bollitore è attivo (impostazione di default), sul display è at-
tivo il simbolo comfort (part. 15 - fig. 1), mentre quando è disinserito, sul display è attivo
il simbolo eco (part. 15 - fig. 1).
Il bollitore può essere disattivato dall’utente (modalità ECO) premendo, il tasto eco-
comfort (part. 7 - fig. 1). Per attivare la modalità COMFORT premere nuovamente il ta-
sto eco-comfort (part. 7 - fig. 1).
2.3 Accensione e spegnimento
Caldaia non alimentata elettricamente
fig. 4 - Caldaia non alimentata elettricamente
B
Togliendo alimentazione elettrica e/o gas all'apparecchio il sistema antigelo
non funziona. Per lunghe soste durante il periodo invernale, al fine di evitare
danni dovuti al gelo, è consigliabile scaricare tutta l’acqua della caldaia, quella
sanitaria e quella dell’impianto; oppure scaricare solo l’acqua sanitaria e intro-
durre l’apposito antigelo nell’impianto di riscaldamento, conforme a quanto pre-
scritto alla sez. 3.3.
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
ecomfort
bar
5
7910
21
86
43
12 14
11
13
15 16
17182021222325
24
26
27
19
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
eco
bar
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
eco
bar
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
bar
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
comfort
bar
comfort
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
