Festo KBS-FEC FC30- 0109NH Deutsch4

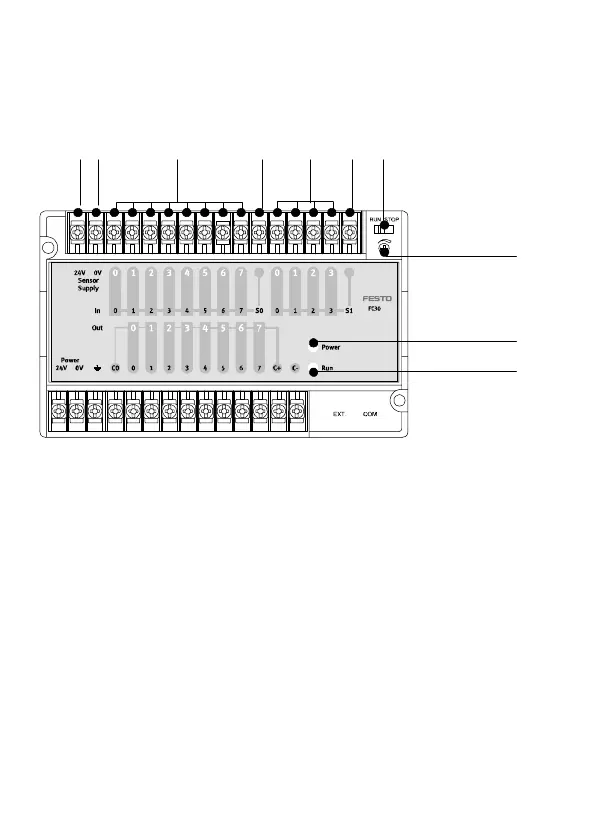

2 Modulübersicht FEC FC30
3456
1
72
aJ
8
9
1
Sensorversorgung 24 V DC
2
Sensorversorgung 0 V
3
Eingang In 0.0 ... In 0.7
4
Gemeinsames Potenzial S0
für In 0.0 ... In 0.7
5
Eingang In 1.0 ... In 1.3
6
Gemeinsames Potenzial S1
für In 1.0 ... In 1.3
7
RUN/STOP Schalter
8
Analogpotenziometer
(Trimmer)
9
Power LED (Spannungsversor-
gung, Betriebsspannung)
aJ
Status LED (Run/Stop/Error)
