Festo KBS-FEC FC30- 0109NH Deutsch 5
34 5617982
aJ

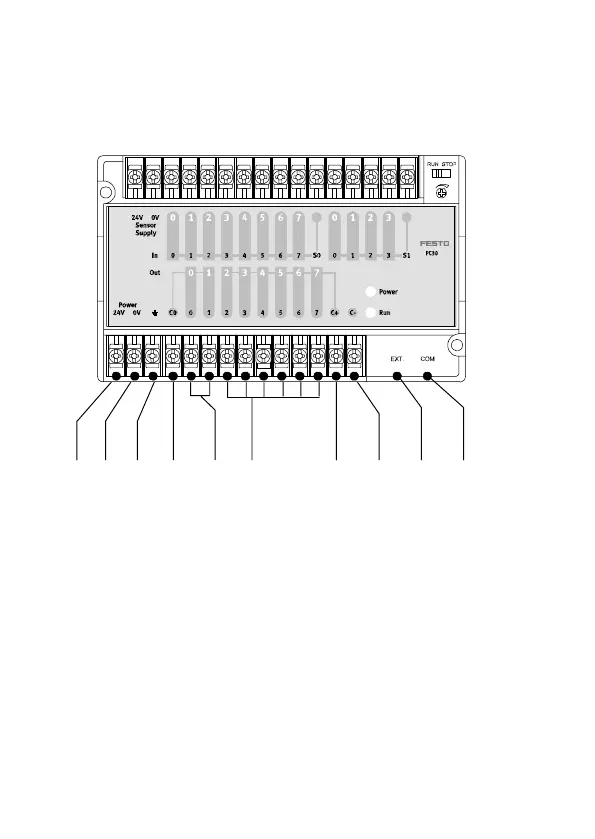

1 Betriebsspannung 24 V DC
2
Betriebsspannung 0 V
3
Funktionserde
4
Gemeinsamer Anschluss C0
für Out 0.0 ... Out 0.1
5
Relaisausgänge
Out 0.0, Out 0.1
6
Transistorausgänge
Out 0.2 ... Out 0.7
7
Ausgangsversorgung C+ (no-
minal 24 V DC); für
Out 0.2 ... Out 0.7 und zur An-
steuerung der Relaisspulen
8 Ausgangsversorgung C- (0 V)
9
Anschluss für Erweiterung
(EXT)
aJ
Serielle Schnittstelle (COM)
