26
La LED
[3-1]
du chargeur indique l'état de service
respectif du chargeur.

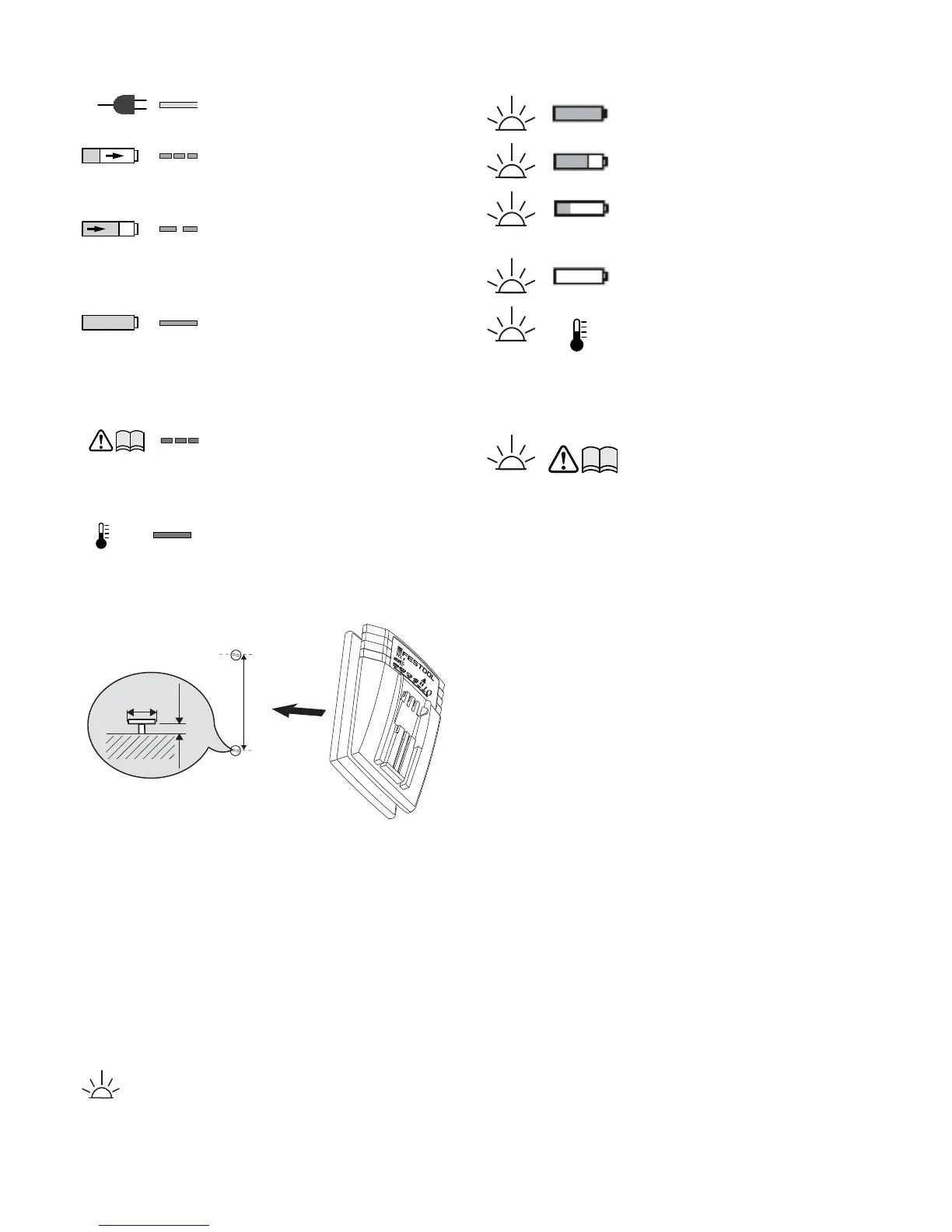

Fixation murale du chargeur
Le chargeur TCL 3 est pourvu sur sa face arrière de
deux trous oblongs. Il peut être fixé sur un mur au
moyen de deux vis (p. ex. vis à tête demi-ronde ou
vis à tête plate, avec un diamètre de tige de 5 mm),
(voir fig.
[4]
).
Éclairage et affichage de la capacité de la
batterie
La LED de la lampe
[1-10]
sert d'éclairage et
d'affichage de la capacité de la batterie
[1-9]
.
Elle indique automatiquement l'état de charge de la
batterie lors de l'actionnement de l'interrupteur
marche/arrêt
[1-4]
(ne fonctionne pas pour les bat-
teries NiCd et NiMH).
LED jaune - allumée en continu
Le chargeur est opérationnel.
LED verte - clignotement rapide
La batterie est chargée avec le
courant maximal.
LED verte - clignotement lent
La batterie est chargée avec un
courant réduit, la batterie Li-ion
est chargée à 80 %.
LED verte - allumée en continu
Le processus de charge est ter-
miné ou n'est pas redémarré,
étant donné que l'état de charge
actuel est supérieur à 80 %.
LED rouge - clignotement
Affichage de défaut général, par
ex. pas de contact total, court-cir-
cuit, batterie défectueuse, etc.
LED rouge - allumée en continu
La température de la batterie est
en-dehors des valeurs limites
admissibles.
LED verte - allumée en
continu :
état de charge >60 %
LED verte - clignotement lent :
état de charge 30 % – 60 %
LED verte - clignotement
rapide :
état de charge 0 % - 30
%
LED jaune - allumée en
continu :
batterie déchargée
LED rouge – allumée en
continu :
la température de la
batterie, du module électro-
nique ou du moteur est en-
dehors des valeurs limites
admissibles.
LED rouge – clignotement :
affi-
chage de défaut général, p. ex.
pas de contact total, court-cir-
cuit, batterie défectueuse, etc.
