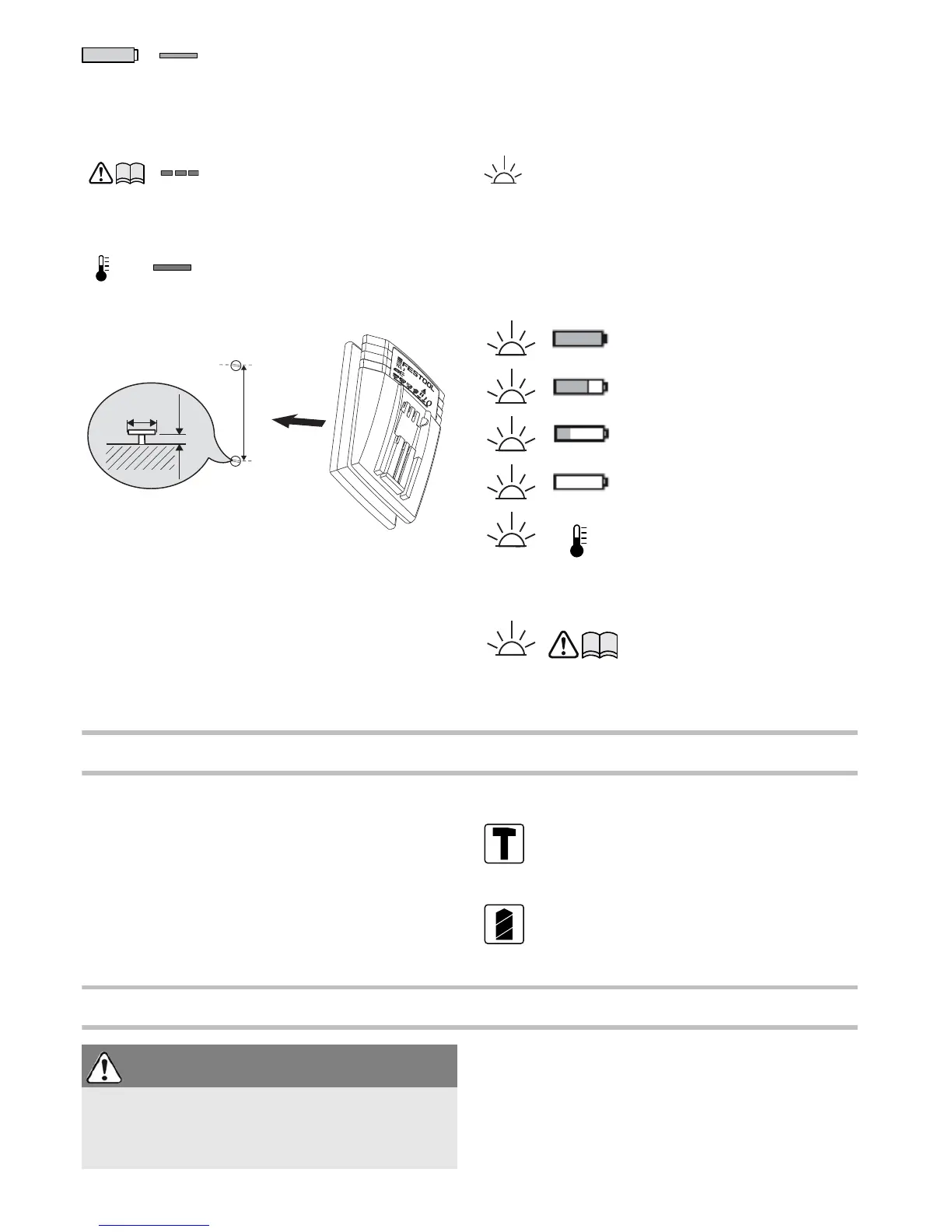

Fijación mural del cargador
La parte posterior del cargador TCL 3 presenta dos
orificios alargados. De esta forma, se puede colgar
de la pared mediante dos tornillos (p. ej., tornillos
semirredondos o de cabeza plana con un diámetro
de vástago de 5 mm) (Véase la fig.
[4]
).
Iluminación e indicación de la capacidad de
la batería
El LED de la lámpara
[1-10]
sirve de ilumina-
ción e indicación de la capacidad de la bate-
ría
[1-9]
.
Al accionar el interruptor de conexión/desconexión
[1-4]
indica automáticamente el estado de carga de
la batería (no ocurre en el caso de las baterías NiCd
y NiMH).
Ajustes
Invertir el sentido de giro [1-3]
• Interruptor hacia la izquierda = giro a la derecha
• Interruptor hacia la derecha = giro a la izquierda
Ajuste del modo de funcionamiento
Taladrar con percusión
Conmutador
[1-5]
en el símbolo del marti-
llo.
Atornillar/taladrar
Conmutador
[1-5]
en el símbolo de la broca.
Alojamiento para herramienta, accesorios de prolongación
LED verde: luz permanente
El proceso de carga ha finalizado
o no se inicia de nuevo dado que
el estado de carga actual es
superior al 80 %.
LED rojo: parpadeo
Indicador de error general, p. ej.,
no existe contacto, cortocircuito,
batería defectuosa, etc.
LED rojo: luz permanente
La temperatura de la batería está
fuera del valor límite permitido.
LED verde, luz permanente:
estado de carga > 60 %
LED verde, parpadeo lento:
estado de carga 30 % – 60 %
LED verde – parpadeo rápido:
estado de carga 0% - 30%
LED amarillo – luz perma-
nente:
la batería está vacía
LED rojo, luz permanente:
la
temperatura de la batería, del
sistema electrónico o del motor
está fuera de los límites permi-
tidos.
LED rojo, parpadeo:
indicación
general de error, p. ej., contacto
inexistente, cortocircuito, bate-
ría defectuosa, etc.
ADVERTENCIA
Peligro de lesiones
Antes de realizar cualquier trabajo en la máqui-
na, extraiga la batería.
