19
toujours assurée lorsque le rabot est de
nouveau déposé sur une surface plane.
Si vous désirez dépo-
ser le rabot, veuillez respecter les points
suivants:
Assurez-vous d’abord que le pied d’appui –
fonctionne correctement,
patientez avant la dépose, jusqu’à ce que –
l’arbre se soit immobilisé.
Au cas où le pied d’appui en saillie entrave-
rait l’exécution d’un travail spécifi que, celui-
ci peut être bloqué dans sa position rentrée
en le poussant latéralement.

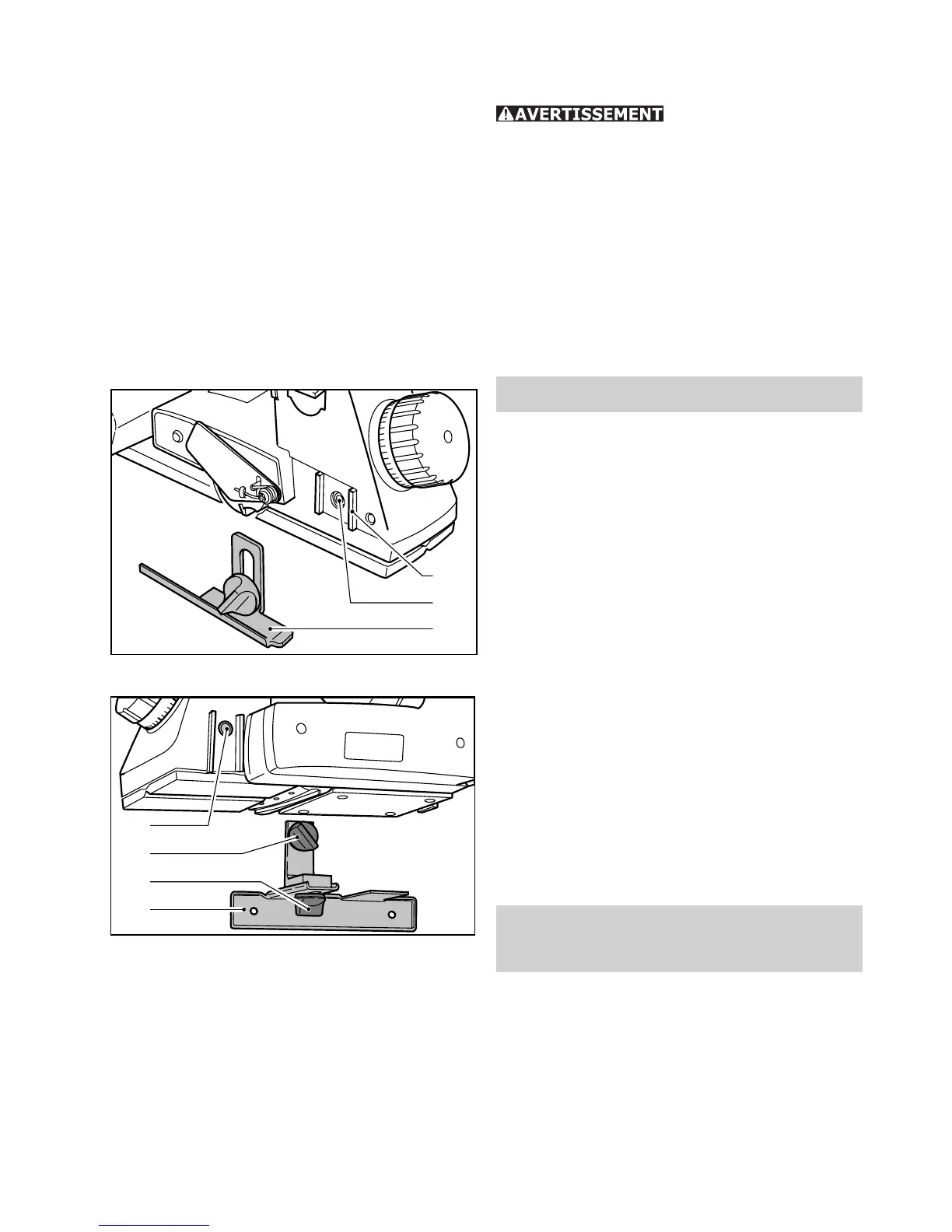

Montage des butées
Butée de profondeur de
feuillure (488 543)
La butée de profondeur de feuillure (7.1)
doit être fi xée dans le trou fi leté (7.2) du
côté droit de l’appareil.
Elle peut être réglée progressivement entre
0 mm et 23 mm (0.9''). La profondeur de
feuillure ajustée peut être lue sur le nervu-
rage de repérage (7.3).
Butée parallèle
Le guide parallèle (8.4) doit être fi xé dans le
trou fi leté (8.1), du côté gauche de l’appa-
reil, par l’intermédiaire d’un bouton rotatif
(8.2).
Le guide parallèle permet de raboter le long
des arêtes avec une largeur de coupe de
0 mm à 65 mm (2.56''), celle-ci peut être
ajustée en desserrant le blocage (8.3).
Comment travailler
avec le rabot
Aucune pièce ou partie métallique ne doit –
être présente sur la surface à raboter (vis/
clous, etc.)
Réglez la largeur de coupe souhaitée. –
Mettez d’abord la semelle avant au contact –
de la pièce à usiner et veillez à ce que le
porte-outil ne la touche pas.
Activez le rabot. –
7.1
7.2
7.3
8.4
8.1
8.3
8.2
