178
Rozvírací klín se při všech druzích prací, kromě
skrytých řezů, používá v horní poloze.
Před prací
fSejměte horní ochranný kryt [6-4].
fRozvírací klín [6-1] silou zatlačte do dolní po-
lohy.
Provedení skrytých řezů
Při provádění skrytých řezů je třeba obzvláště
dbát na správné vedení obrobku. Obrobek musí
být pevně přitisknutý ke stolu. Sled řezů zvolte
tak, aby již vyříznutá strana obrobku nebyla do-
razovou stranou (nebezpečí zpětného rázu).

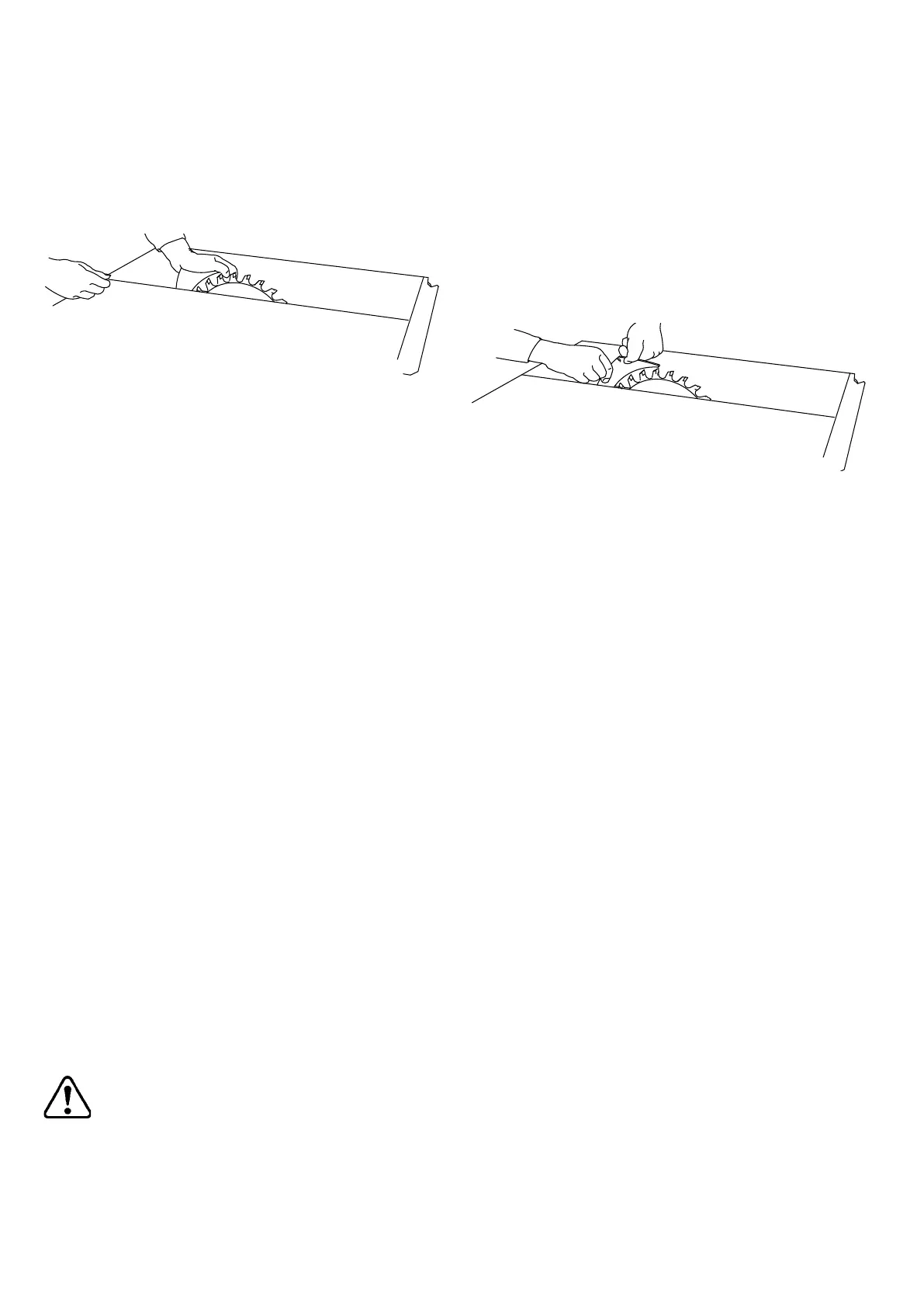

Řezání polodrážek
fNastavte hloubku řezu a doraz první strany
polodrážky.
fProveďte první řez polodrážky, při kterém po-
vedete obrobek rukou. Paže nesmí být v ose
pilového kotouče.
fPro vedení obrobku přes pilový kotouč použijte
posouvač obrobku [11-2].
fObraťte obrobek.
fNastavte hloubku řezu a doraz druhé strany
polodrážky.
fProveďte druhý řez polodrážky.
fPro vedení obrobku přes pilový kotouč použijte
posouvač obrobku [11-2].
Řezání polodrážek u obrobků ≤ 12 mm s tažnou
okružní pilou (se zaaretovaným pilovým ko-
toučem)
fPoužijte doraz jako příčný doraz (obrázek 3).
fPostupujte podle pokynů pro příčné řezy (viz
kap. 9.2a)
Při řezání polodrážek na krátké straně
doraz NIKDY nepoužívejte jako podélný
doraz.
Řezání drážek
fNastavte na pilovém kotouči hloubku řezu.
fPoužijte doraz jako vedení.
fVeďte obrobek rukou, paže nesmí být v ose pi-
lového kotouče.
fPro vedení obrobku přes pilový kotouč použijte
posouvač obrobku [11-2].
fZopakujte postup až do požadované hloubky
drážky.
Po skončení práce
fPo skončení skrytých řezů uveďte rozvírací klín
[6-1] opět do horní polohy a nasaďte ochranný
kryt [6-4].
Provádění komplikovaných skrytých řezů
fNapř. ponorné řezání, řezání s otočením
obrobku, vyřezávání drážek a frézování profilů
nebo žlábkování není dovolené.
9.1d Přítlačný hřeben
UPOZORNĚNÍ
Pro skryté řezy používejte přítlačný hřeben. Přít-
lačný hřeben namontujte na doraz a na stůl tak,
aby přítlačný hřeben obrobek při řezu pevně
přitlačoval na desku stolu. Přítlačný hřeben není
součástí dodávky.
9.1e Podélné řezy se sklonem
fPři podélném řezání se sklonem materiálu
s délkou hrany ≤ 150 mm používejte výhradně
levý doraz. Tak se zabezpečí více místa mezi
dorazem a pilovým kotoučem.
9.2 Použití jako tažná okružní pila
9.2a Příčné řezy
fNastavte pilový kotouč do zadní polohy stolu,
viz kap. 8b.
fPro přiložení a přidržení obrobku použijte úh-
lový doraz jako příčné pravítko nebo jako úhlo-
vé pravítko (obrázek 3). Do drážky [3-8] lze pro
upevnění obrobku nasadit šroubovací svěrky
(nejsou součástí dodávky).
Proveďte řez:
fNejprve povolte aretaci pily otáčením otočné-
ho knoflíku [2-6] doleva.
fPoté stejným otočným knoflíkem [2-6] přetáh-
něte pilu dopředu.
