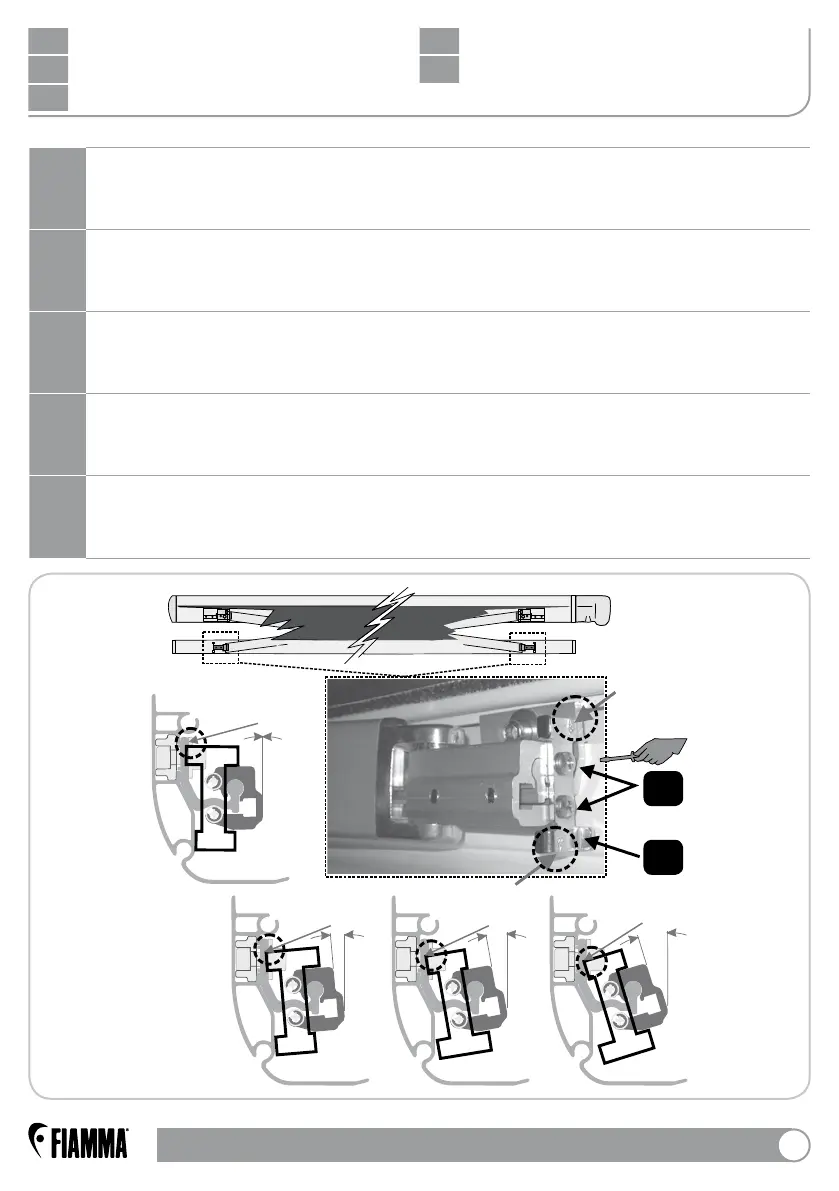

6 - Übergehend nun auf die Innenseite der Frontblende die beiden Schrauben T
lösen und das Blockierungsplättchen in Position (siehe Zeichnungen) der
Anzahl der vorhergehenden eingestellten Neigung drehen.
EN
6 - Then operate inside the lead bar, unscrew the two screws T and rotate the
stop plate F in the position (see drawings) of the number of degrees fixed in
advance.
FR
6 - Passez ensuite à l’intérieur du bandeau frontal. Dévissez les deux vis T et faites
pivoter la plaquette de blocage dans la position correspondant au paramètre
de graduation précédemment retenu (voir schémas).
ES
6 - Luego pasar al interior del frontal, destornillar los dos tornillos T y girar la placa
de cierre en la posición (como en el dibujo) del número de gradación fijado
antecedentemente.
IT
6 - Passare, quindi all’interno del frontale, svitare le due viti T,ruotare la piastrina di
fermo nella posizione (come da disegni) del numero di gradazione impostato
precedentemente.
0°
10
17
5
0
10
17
5
0
10
17
5
0
17°
10°
5°
10
17
5
0
5°
10°
17°
0°
E
F
