Fieldmann FZP 2005-E - Inštalácia Vodiacej Lišty a Reťaze

SK 46
FZP 2005-E
5. INŠTALÁCIA VODIACEJ LIŠTY A REŤAZE
POZOR!
Reťazová píla musí byť odpojená od elektrickej
siete.
POZOR!
Pri inštalácii a pri vykonávaní kontrol reťaze
používajte vždy ochranné rukavice, aby ste
zabránili zraneniam spôsobeným ostrými ostriami
reťaze.
Páka bezpečnostnej brzdy (obr. 1, bod 5) musí byť
odistená (pritiahnite smerom k hornému držadlu)
Povoľte skrutku zaistenia krytu reťazového kolesa
(obr. 1, bod 7) a odoberte kryt reťazového kolesa
(obr. 1, bod 10)

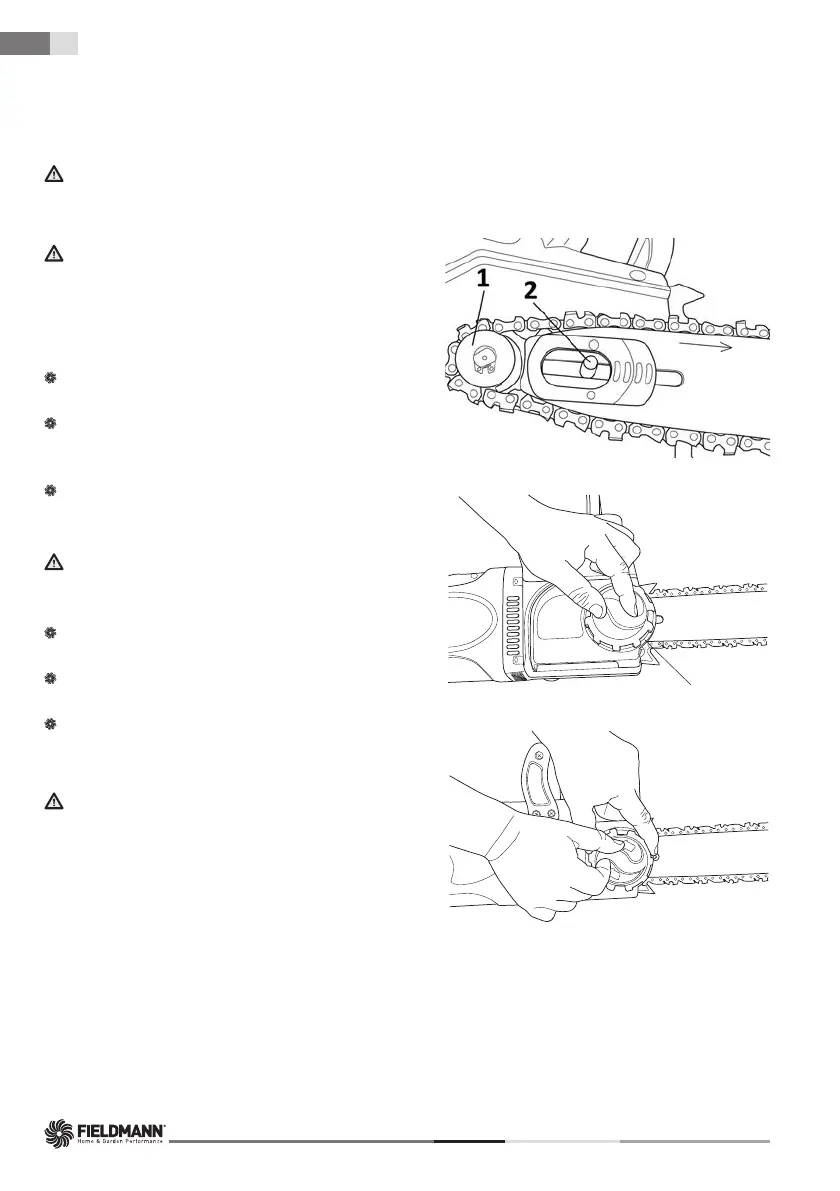

Nasaďte reťaz na hnacie reťazové koleso (obr. 2,
bod 1), potom nasaďte lištu na vodiacu skrutku
(obr. 2, bod 2) a umiestnite reťaz do drážky lišty.
POZOR!
Dbajte na správne nasadenie reťaze, smer musí
zodpovedať vyznačeným šípkam na reťazi a lište.
Nasaďte kryt reťazového kolesa a zaistite ho
pomocou skrutky zaistenia krytu (obr. 3)
Skrutku celkom nedoťahujte, nebolo by možné
dopnúť reťaz
Dopnite reťaz napínacou skrutkou (obr. 3, bod 1).
Na dopnutie je potrebné pridržať skrutku krytu
reťazového kolesa (pozrite obr. 5)
POZOR!
Napnutie reťaze je správne, ak môžete reťaz
zdvihnúť z vodiacej lišty a ak je jeho výška
v horizontálnej polohe uprostred vodiacej lišty
3 až 4 mm.
Inštalácia vodiacej lišty areťaze
Obr. 2
Obr. 3
Obr.4
1
