Fieldmann FZP 2005-E - Instalacja Prowadnicy I Łańcucha

PL 82
FZP 2005-E
5. INSTALACJA PROWADNICY I ŁAŃCUCHA
UWAGA!
Pilarka łańcuchowa musi być odłączona od sieci
elektrycznej.
UWAGA!
Podczas instalacji i dokonywania kontroli łańcucha
należy zawsze korzystać z rękawic ochronnych,
aby uniknąć obrażeń spowodowanych przez
ostrza łańcucha.
Dźwignia hamulca bezpieczeństwa (rys. 1, punkt 5)
musi być odbezpieczona (przyciągnąć w kierunku
górnego uchwytu).
Poluzuj śrubę zabezpieczenia pokrywy koła
łańcuchowego (rys. 1, punkt 7) i zdejmij pokrywę
koła łańcuchowego (rys. 1, punkt 10).
Załóż łańcuch na łańcuchowe koło napędowe
(obr. 2, punkt 1), następnie załóż listwę na śrubę
prowadzącą (obr. 2, punkt 2) i umieść łańcuch
w rowku listwy.
UWAGA!
Zwróć uwagę na prawidłowe założenie łańcucha,
kierunek musi odpowiadać oznaczonym strzałkom
na łańcuchu i listwie.
Nałóż pokrywę koła łańcuchowego i zabezpiecz je
za pomocą śruby zabezpieczającej pokrywę (rys. 3)
Nie dokręcaj śruby do końca, uniemożliwiałoby to
napięcie łańcucha.
Napnij łańcuch za pomocą śruby napinającej
(rys. 3, punkt 1).
Aby napiąć łańcuch, należy przytrzymać śrubę
pokrywy koła łańcuchowego (por. rys. 5).
UWAGA!
Łańcuch jest napięty prawidłowo, jeśli możesz
go podnieść z prowadnicy oraz jeśli jego
wysokość w pozycji poziomej wynosi pośrodku
prowadnicy od 3 do 4 mm.

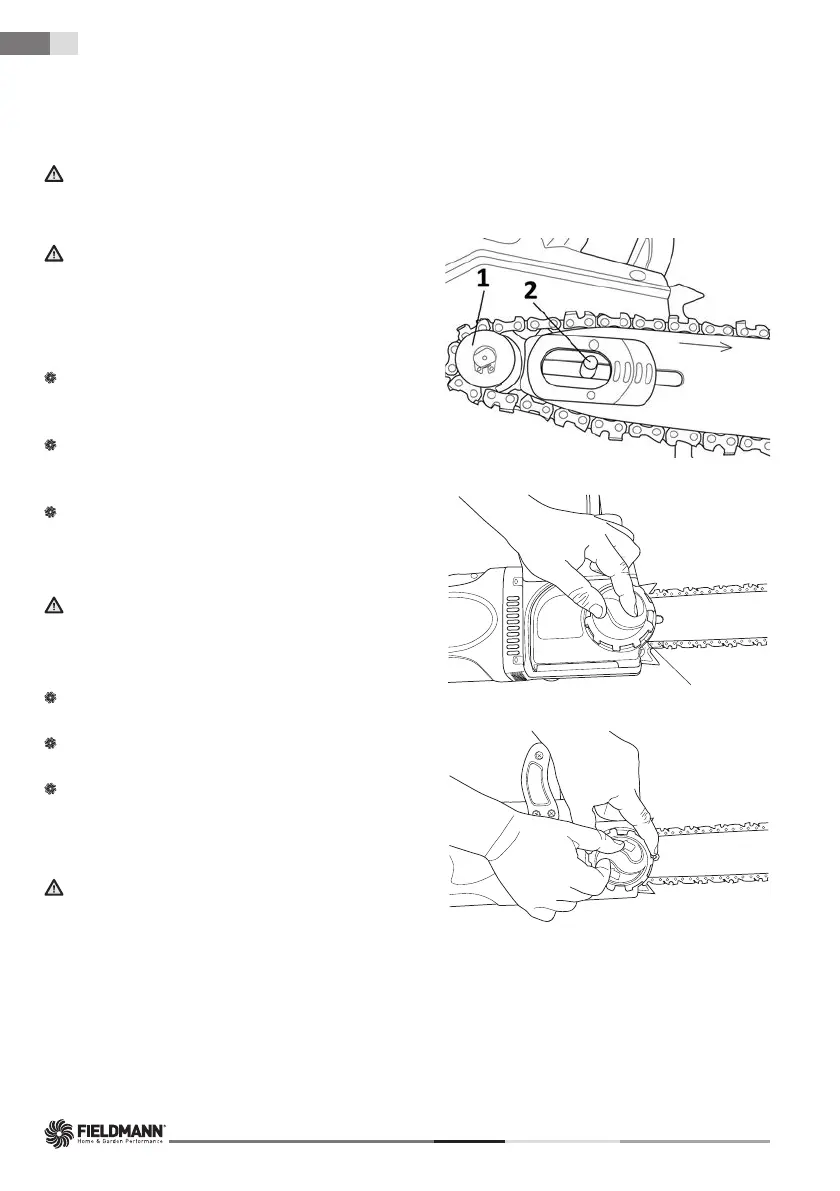

Instalacja prowadnicy i łańcucha
Rys. 2
Rys. 3
Rys. 4
1
