5. A VEZETŐLEMEZ ÉS A LÁNC FELSZERELÉSE
FIGYELEM!
A láncfűrészt ki kell húzni a hálózatból.
FIGYELEM!
A lánc felszerelésekor és ellenőrzésekor mindig
használjon védőkesztyűt, nehogy a lánc éles
pengéi sérülést okozzanak.
A biztonsági fék karját (1. ábra 5. pont) ki kell
biztosítani (húzza a felső fogantyú irányába)
Lazítsa ki a lánckerék fedelét rögzítő csavart (1. ábra
7. pont), és vegye le a lánckerék fedelét (1. ábra 10.
pont)
Tegye fel a láncot a lánchajtó kerékre (2. ábra,
1. pont), majd tegye fel a lemezt a vezetőcsavarra
(2. ábra, 2. pont), és illessze a láncot a lemez
vájatába.
FIGYELEM!
Figyeljen a lánc helyes felrakására, az iránynak
meg kell felelnie a láncon és a lemezen feltüntetett
nyilaknak.
Helyezze fel a lánckerék fedelét, és a fedél
rögzítőcsavarja segítségével rögzítse. (3. ábra)
A csavart ne húzza be teljesen, akkor nem lehet
továbbfeszíteni a láncot
Feszítse tovább a láncot a feszítőcsavarral
(3. ábra 1. pont).
A feszítéshez tartani kell a láncrendszer fedelének
csavarját (ld. 5. ábra)
FIGYELEM!
A lánc akkor van megfelelően megfeszítve,
ha a láncot le tudja emelni a vezetőlemezről, és
a magassága vízszintes állásban a vezetőlemez
közepén 3 - 4 mm.

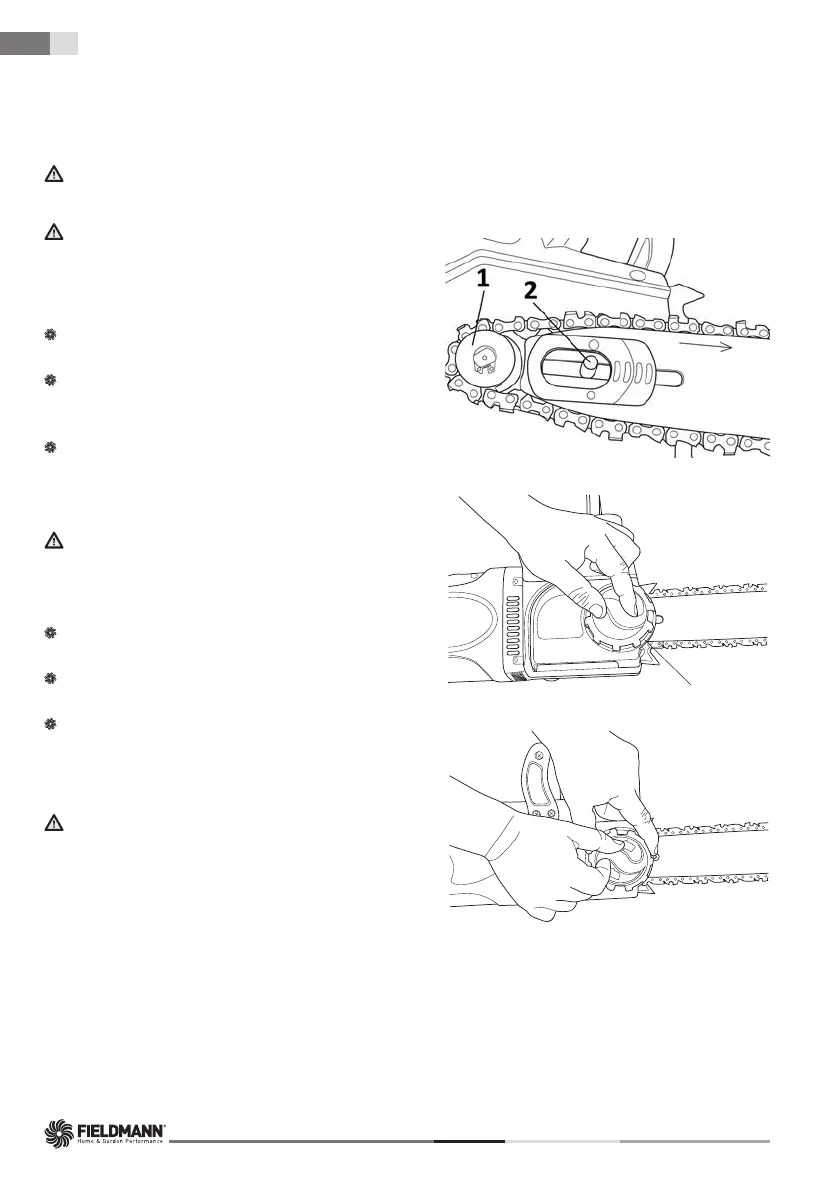

A vezetőlemez és a lánc felszerelése
2. kép
3. kép
4. kép
