Verkabelung
Fireray One umfasst Software zur Verarbeitung der
Ausgaben des Detektors und zur Generierung eines
Alarm- und Fehlerstatus. Die Ausgabe dieses Statuts
erfolgt über potenzialfreie Relais um eine Verbindung
mit herkömmlichen Brandmeldezentralen (BMZ) aller
Bauarten zu ermöglichen. Beachten Sie den folgenden

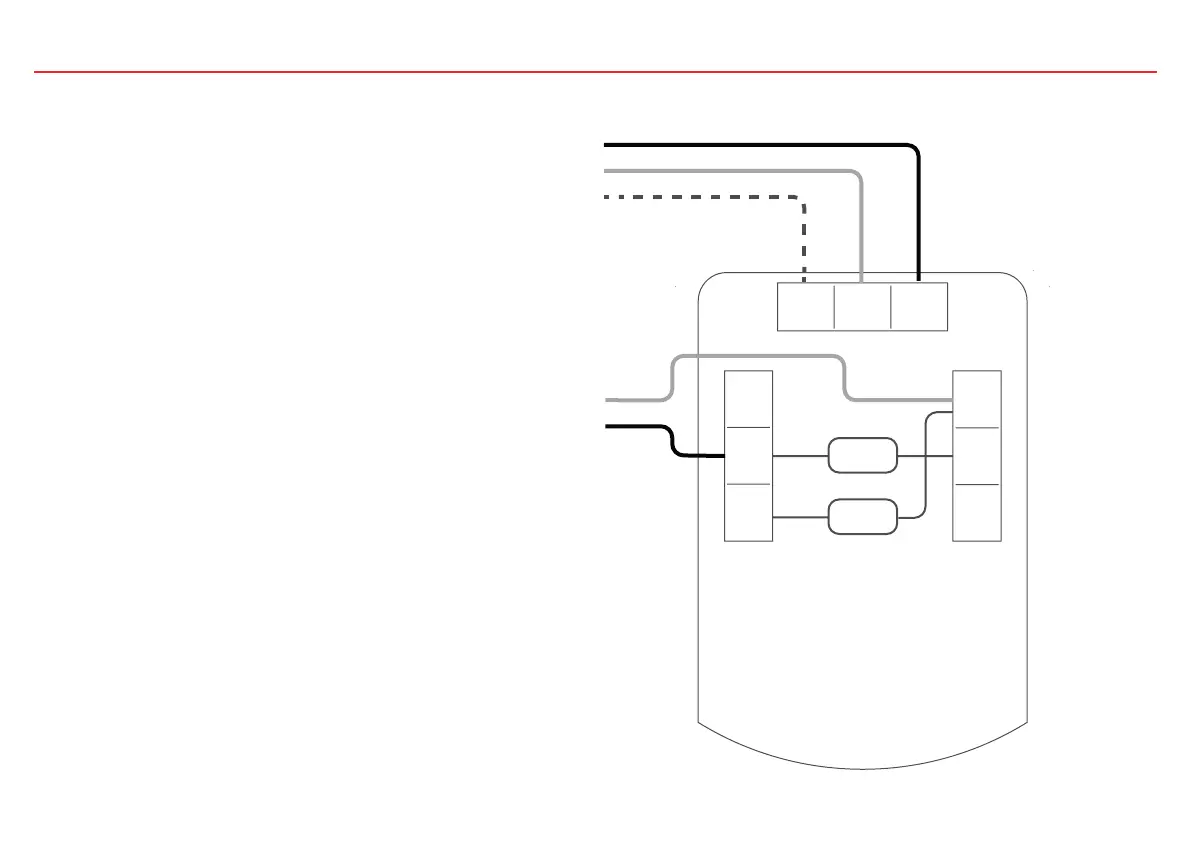

Schaltplan zum Anschließen eines einzelnen Melders an
eine BMZ.
Nicht mitgelieferte Komponenten:
1. Alarmwiderstand (Hinweis 1) - Wert wird festgelegt
durch den Hersteller der BMZ.
Bei US-Installationen handelt es sich typischerweise
um eine Kabelbrücke.
2. EOL-Komponente (End Of Line) - Lieferung durch
den Hersteller der BMZ
Im Anschluss an die Installation ist die Funktion der
Alarm- und Störungsverbindungen mit der BMZ -
siehe Seite 15.
Spannung von 5 V bis 40 V mindestens 2 Sekunden
lang an den Kontakt „Ext Reset“ anlegen, um den
selbsthaltenden Zustand „Alarm“ (Latched Fire) zu
beenden - siehe Seite 14 für den selbsthaltenden Modus.
VORSICHT: Um die Systemüberwachung
sicherzustellen, müssen die Drähte zwischen den
Anschlussklemmen unterbrochen werden. Unterbrechen
Sie den Kreislauf, um die Verbindungen zu überprüfen.
Hinweis 1
EOL
N/O
COM
N/C
N/O
COM
N/C
Ext
Reset
-
+
Versorgung +
Versorgung -
Ext Reset
Gruppe -
Gruppe +
Störung
Alarm
