Página 5
Alimentación +
Alimentación -
Rearme externo
Zona - Dentro
Zona +Dentro
Nota 1
Zona - Fuera
Zona + Fuera
Fallo Fuego
N/A
COM
N/C
N/A
COM
N/C
-
+
Cuando se utilice más de un detector en
una zona única de un panel de control de
incendios convencional, es importante
elegir el método adecuado de instalación
eléctrica. Si la instalación eléctrica no es
adecuada, puede que el detector aísle los
dispositivos posteriores en la zona en la que
haya una condición de fallo. Además, puede
impedir que dichos dispositivos envíen una
señal de condición de fuego al panel de
control de incendios.

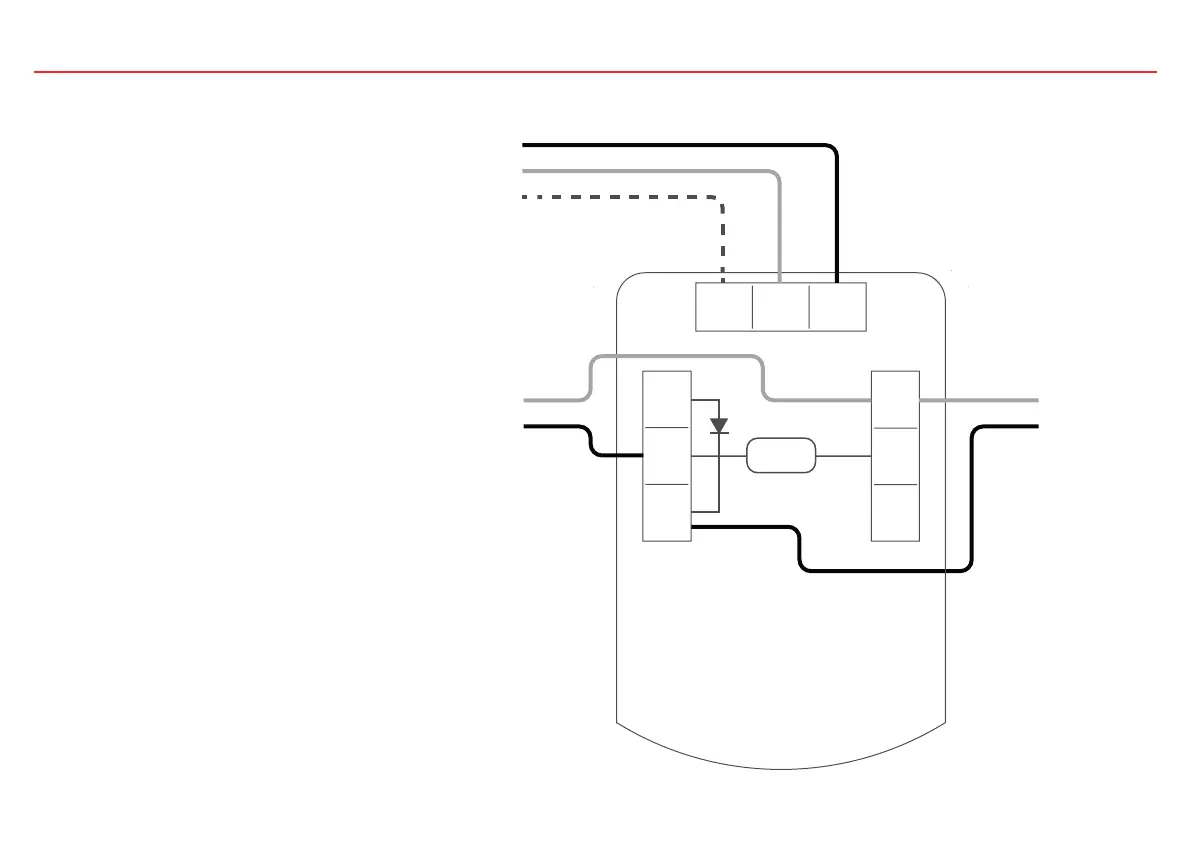

Si el panel de control de incendios supervisa
la extracción de detectores puntuales, puede
consultar el siguiente diagrama de instalación
eléctrica que utiliza diodos para proporcionar
continuidad de zona en caso de que cualquier
detector se encuentre en estado de fallo.
Tipo de diodo recomendado: Schottky, 60 V,
1 A; debe aparecer en la lista de UL para las
instalaciones que cumplen el código NFPA72
Rearme
externo
To Next Page
