Página 12
Alineación
El objetivo prisma solo se debe utilizar cuando
el láser no se puede ver, por ejemplo en
condiciones de luz ambiente muy intensa o en
distancias largas.

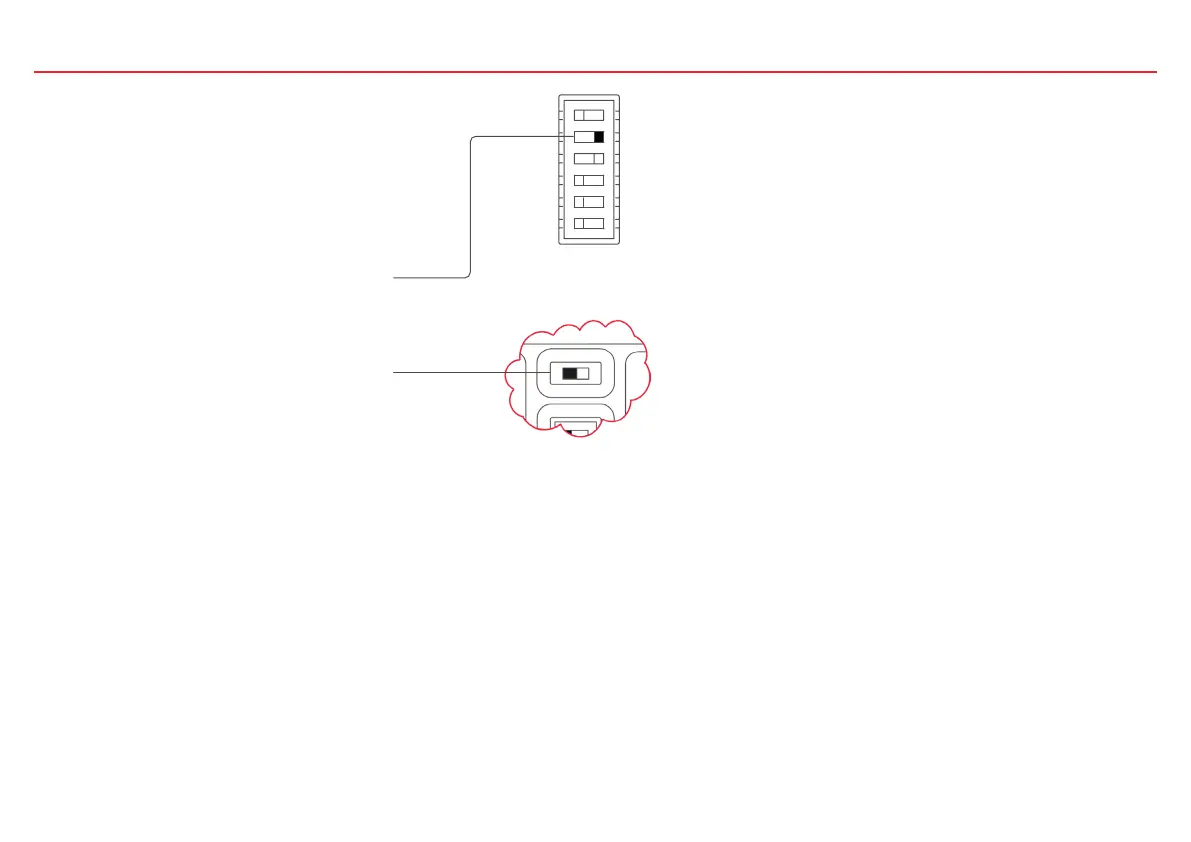

Asegúrese de que el interruptor de ajuste de
objetivo está en posición derecha.
Mueva el interruptor deslizante a la posición
izquierda. Las luces LED verde y ámbar
parpadearán a la vez durante varios segundos
para mostrar que el detector ha iniciado el
objetivo prisma.
Si la luz LED verde sigue iluminada significa
que el detector esta recibiendo suficiente luz
del reflector. Cubra el reflector, si la luz LED
verde se apaga significa que el detector está
recibiendo la luz que emite el reflector y ya
puede proceder a la etapa de alineación. Si
la luz LED verde sigue iluminada aún cuando
cubra el reflector, significa que la luz que recibe
el detector se está reflejando por algún otro
objeto en la trayectoria del haz o cerca de
ella. Asegure cuidadosamente que no haya
objetos reflectantes en una distancia de 0,5 m
del centro de la trayectoria del haz y pruebe a
realizar otra vez el objetivo prisma.
Objetivo prisma
La luz LED ámbar parpadeará cada dos segundos si el
detector no está recibiendo suficiente luz del reflector.
El número de parpadeos indica la intensidad de la señal
que está recibiendo. Con la ayuda de los botones de
dirección, mueva el detector en un eje hasta que los
parpadeos de la luz ámbar incrementen su frecuencia. Si
el número de parpadeos no varía, continúe en la misma
dirección. Si el número de parpadeos disminuye, siga en
la dirección opuesta. Una vez comience a aumentar el
número de parpadeos, continúe hasta que ocurra uno
de los siguientes eventos:
La luz LED verde se enciende y en este momento
debe cubrir el reflector tal y como se ha descrito
anteriormente
La luz ámbar vuelve a disminuir su frecuencia de
parpadeo, en cuyo caso debe invertir la dirección 2
pasos y realizar el mismo proceso en el otro eje
Si el objetivo prisma se ha realizado en ambos ejes y
la luz LED verde sigue sin encenderse, asegúrese de
que se utiliza el número correcto de reflectores para el
rango, de que la distancia no supera el máximo
(120 m/394 ft) y de que el reflector y el detector están
en posiciones paralelas uno respecto al otro.
