Pagina 12
Allineamento
Il puntamento a prisma dovrà essere utilizzato
soltanto quando il laser non è visibile, per
esempio in condizioni di illuminazione forte
dell’ambiente o a distanze molto lunghe.

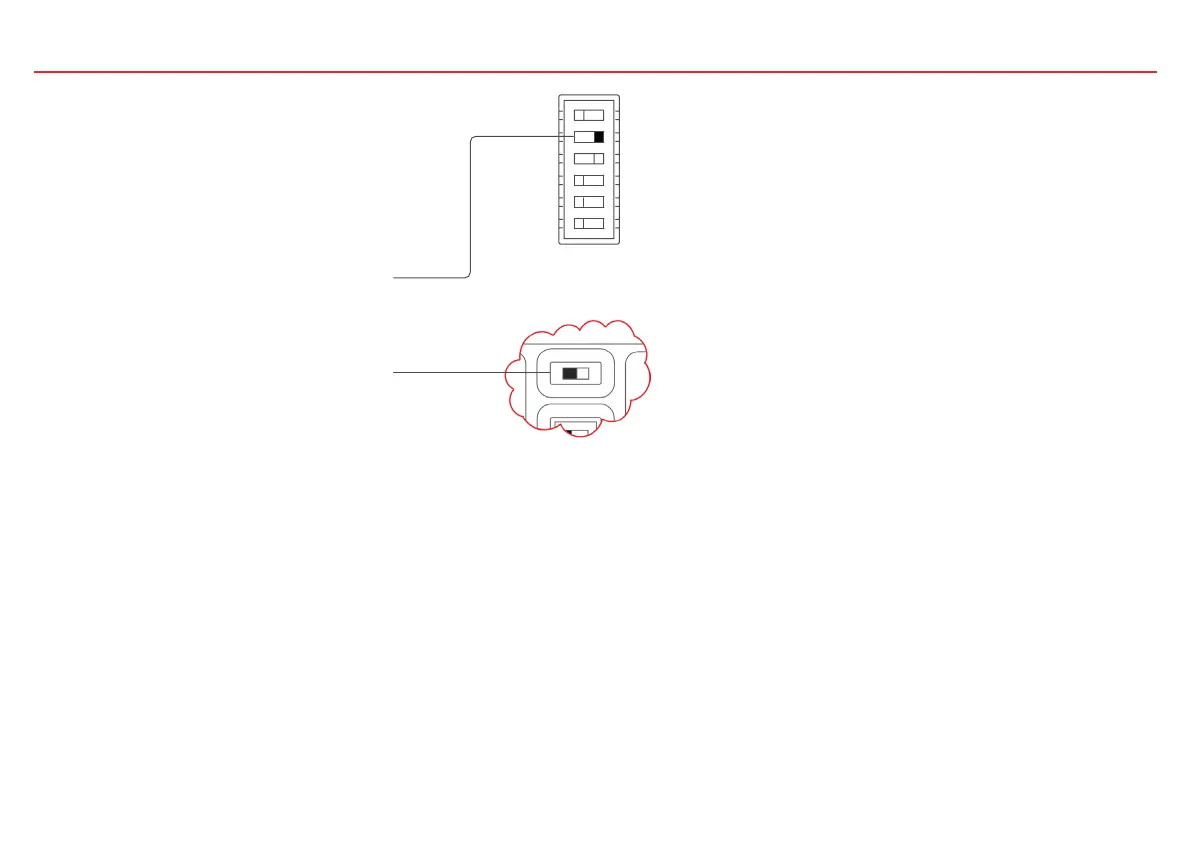

Accertare che l’interruttore di impostazione
del puntamento sia posizionato sul lato destro.
Spostare l’interruttore a scorrimento a sinistra.
Il LED verde e giallo lampeggeranno insieme
per qualche secondo per mostrare che il
rilevatore ha avviato il puntamento a prisma.
Se il LED verde resta acceso, il rilevatore
riceve indietro luce sufficiente dal riflettore.
Coprire il riflettore; se il LED verde si spegne,
la luce ricevuta dal rilevatore proviene dal
riflettore e si può quindi procedere allo stadio
di allineamento. Se il LED verde resta acceso
con il riflettore coperto, la luce ricevuta dal
rilevatore è riflessa da qualche alto oggetto nel
percorso del fascio o attorno a esso. Prestare
attenzione che non vi siano oggetti riflettenti
entro 0,5 m dal centro del percorso del fascio
e riprovare il puntamento a prisma.
Puntamento a prisma
Il LED giallo lampeggerà ogni due secondi
se il rilevatore non riceve luce sufficiente
dal riflettore. Il numero di lampeggi indica la
potenza del segnale ricevuto. Utilizzare i
pulsanti di direzione per spostare il rilevatore
in un asse fino all’aumento dei lampeggi. Se il
numero di lampeggi resta invariato, proseguire
nella stessa direzione. Se il numero diminuisce,
invertire la direzione. Quando il numero di
lampeggi inizia ad aumentare, proseguire
finché:
Il LED verde si accende, quindi coprire il
riflettore come descritto sopra
I lampeggi gialli iniziano a diminuire
nuovamente, quindi invertire la direzione
per 2 step e eseguire lo stesso processo
nell’altro asse.
Se è stato eseguito il puntamento del prisma su
ambo gli assi e il LED verde è ancora acceso,
verificare che il numero di riflettori usati per il
range sia corretto, che non sia stata superata
la distanza massima (120 m) e che riflettore e
rilevatore siano paralleli l’uno all’altro.
