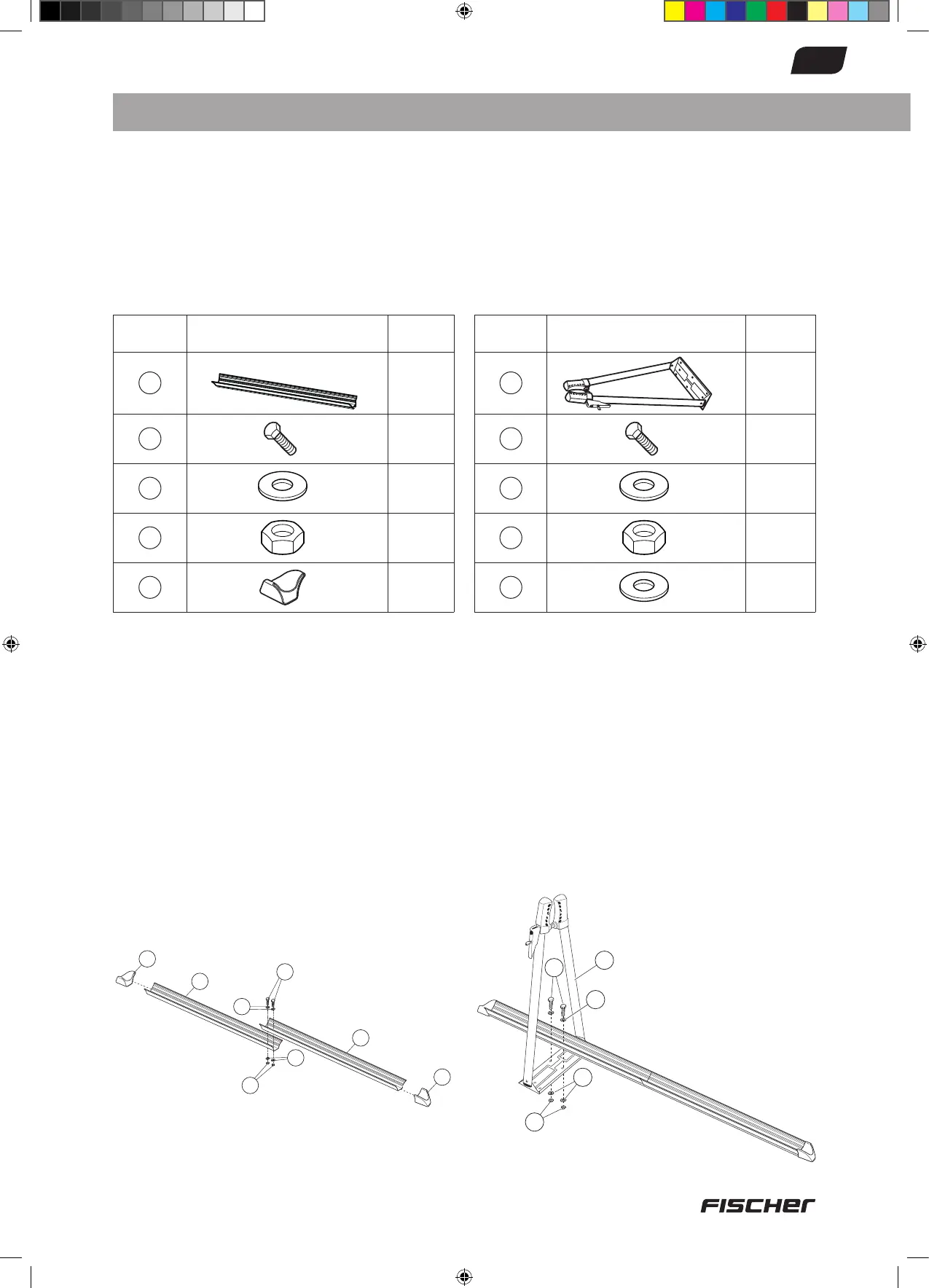

Punto 1
Collegamento delle rotaie ruote
profilate (n. 2)
Per questo passaggio sono necessari i
seguenti componenti.
Collegareleduerotaieruoteprofilate
sovrapponendole nella parte centrale, come
si può vedere nella figura, e mettendole una
dopol’altraneiforidimontaggio.Serrare
saldamenteutilizzandounostrumentonon
indotazione.Infine,premereicoperchisulle
rotaiedelleruote(N°parti6).
Punto 2
Fissaggio del supporto del telaio
(n° parti 1) sulle rotaie ruote profilate
precedentemente montate
Per questo passaggio sono necessari i
seguenti componenti.
ATTENZIONE:Primadiquestopassaggio,le
dimensioni e la forma della bicicletta vanno
controllate al fine di garantire che il telaio sia
montato correttamente e in modo sicuro.
Fissare le rotaie ruote profilate montate sul
supportodeltelaioinunaposizioneadattaper
la bicicletta, fissandole in successione. Serrare
saldamenteutilizzandounostrumentononin
dotazione.Orailportabicièassemblato.
3
4
4
5
6
6
2
2
1
3
4
11
5
Num. parti Figura Quantità
2
2
3
2
4
Ø 6 x 14
4
5
6Ma
2
6
2
Num. parti Figura Quantità
1
1
3
2
4
Ø 6 x 14
2
5
6Ma
2
11
Ø 6 x 12
2
Fig. 1 Fig. 2
