Per questo passaggio sono necessari i
seguenti componenti.
Posizionareilportabicicompletamente
assemblatocomeillustratoinFig.3in
posizionecentralesuisupportideltetto
quando si deve trasportare solo una bicicletta.
Sevannomontate2o3portabici,queste
devonoessereposizionateinmododa
distribuireladistanzaaisupportideltettoin
modo uniforme.
Tuttavia,assicurarsiprimadellacapacitàdi
carico di entrambi i supporti del tetto. Per il
ssaggiodelportabicitenerelastaffaaU(n.
9)sottoilsupportodeltettoefarloscivolare
nei fori della piastra.
Poi mettere le rondelle con diametro di 6 (n. 4)
sulla staffa a U e stringere saldamente con le
manopole (n. 7). Ripetere il procedimento sul
lato opposto in modo analogo.
Oraeseguireilssaggiodelportabicisul
supporto del tetto posteriore inserendo la
staffaaU(n.9)conlepartilettaterivolte
verso il basso nei fori della rotaia ruota
prolata(vediFig.n.3).Inserirepoidasotto
la piastra di supporto (n. 8) sulla staffa a U
edeffettuareilssaggiostringendofortele
manopole (n. 7).
Punto 3
Montaggio del portabici su supporti del tetto già fissati ad una distanza
di circa 70 cm sul tetto dell’auto.
7
4
9
7
4
8
9
7
4
4

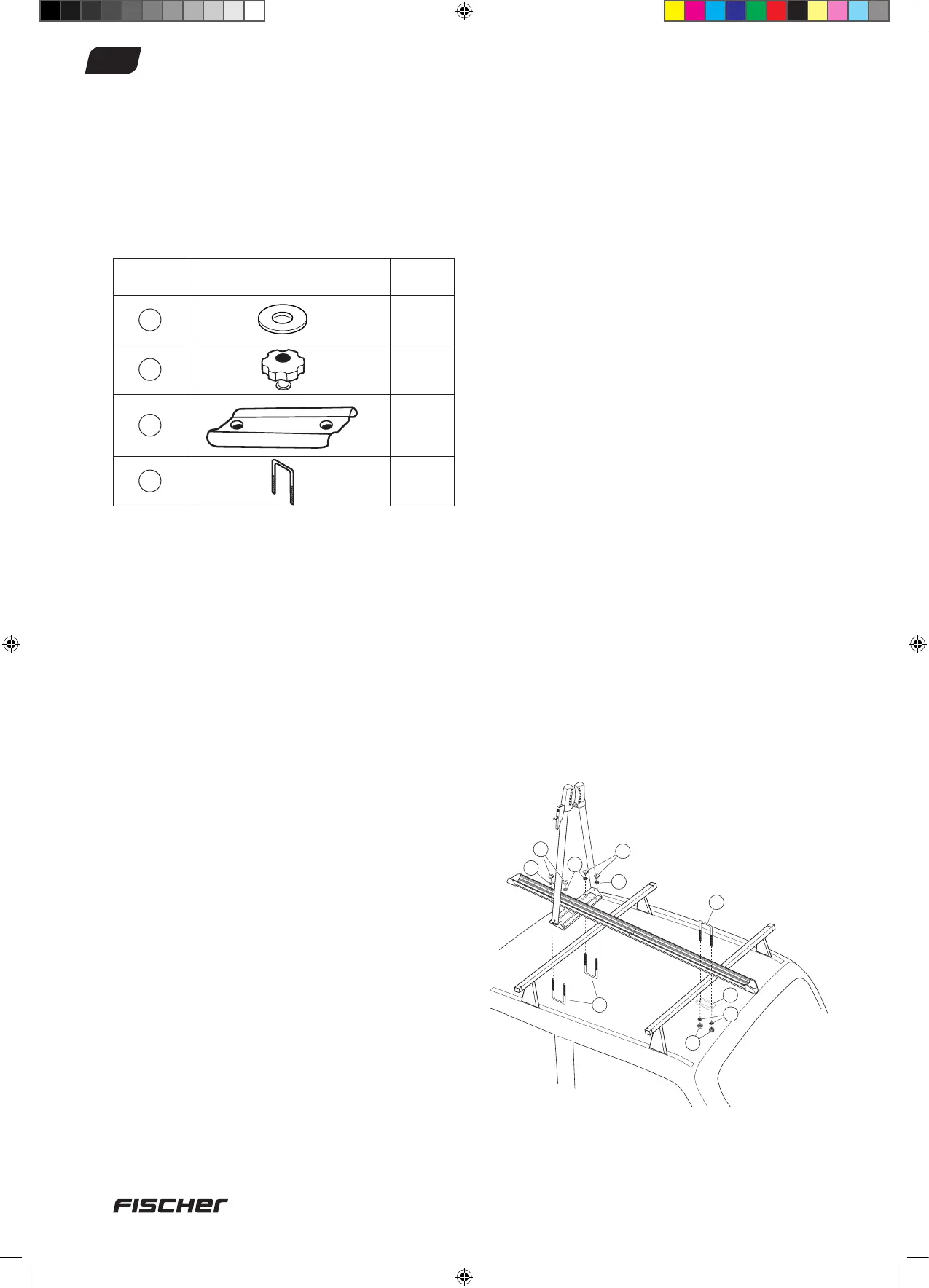

Num. parti Figura Quantità
4
Ø 6 x 14
6
7
6
8
1
9
3
Allanedellaproceduraassicurarsicheviti,
dadi e manopole siano stretti e che il portabici,
supportodeltettoel’autosianocollegatitra
loroinsicurezza.
