FISCHER 18093 - Page 29

29

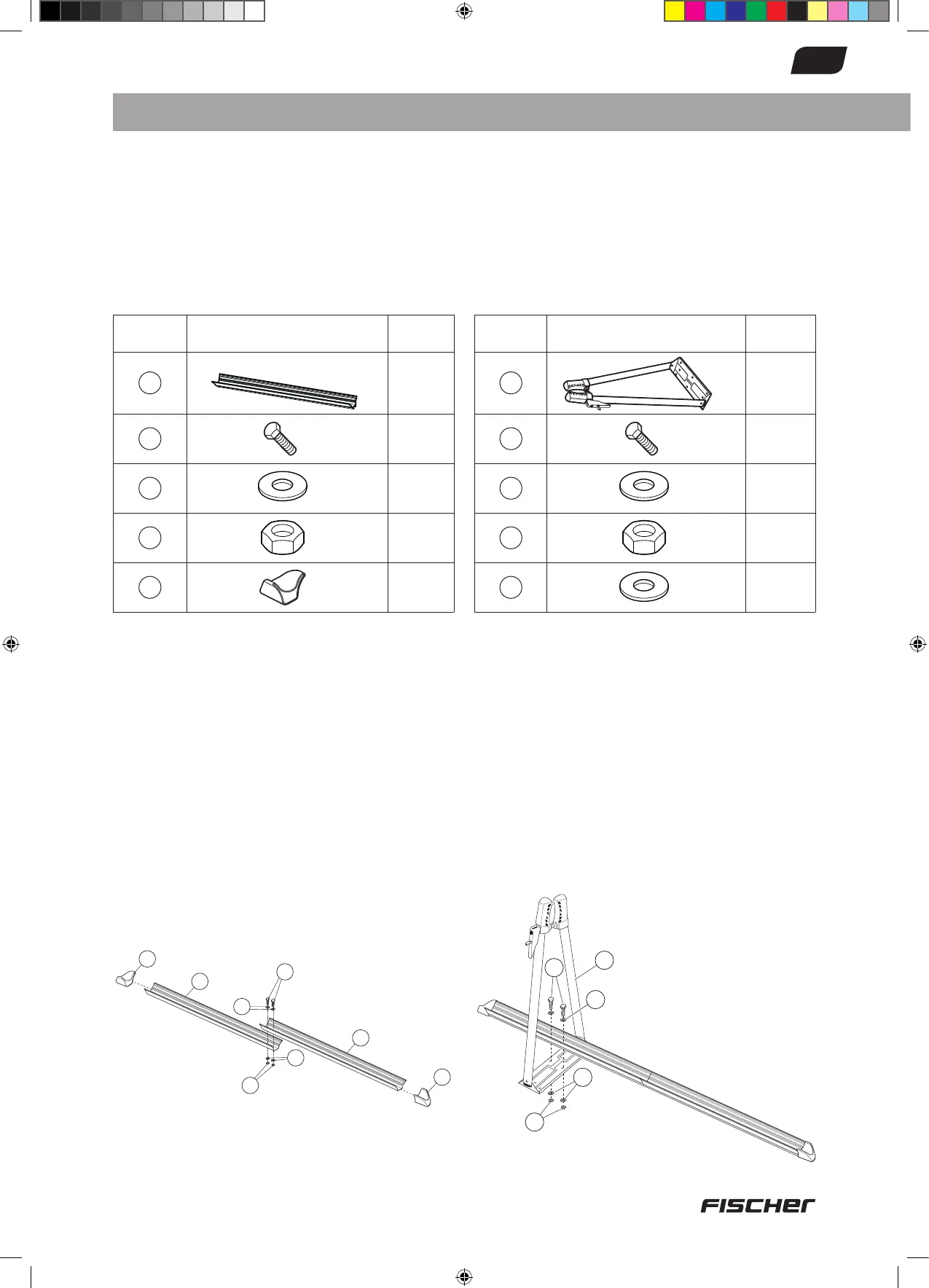

Krok 1
Mocowanie profilowanej szyny na
koło (część nr 2)
Na tym etapie montażu potrzebne będą
następujące części.
Połączyć ze sobą obie profilowane szyny na
koło. W tym celu należy umieścić je jedna na
drugiej, tak jak przedstawiono na rysunku, a
następnie nałożyć je na otwory montażowe.
Dobrze dokręcić odpowiednim narzędziem —
narzędzie nie jest częścią dostawy. Na końcu
na szyny należy nałożyć osłonki (część nr 6).
Krok 2
Mocowanie uchwytu na ramę (część
nr 1) na wstępnie zmontowanej
profilowanej szynie na koło
Na tym etapie montażu potrzebne będą
następujące części.
UWAGA: Przed przystąpieniem do montażu
tej części należy zmierzyć wymiary kół,
aby możliwe było prawidłowe i bezpieczne
przymocowanie ramy. Złożoną profilowaną
szynę na koło należy przymocować do
uchwytu na ramę w taki sposób, aby jej
położenie umożliwiało zamocowanie roweru.
Dobrze dokręcić odpowiednim narzędziem
— narzędzie nie znajduje się w zestawie.
Bagażnik rowerowy jest już złożony.
3
4
4
5
6
6
2
2
1
3
4
11
5
Nr części. Rysunek Liczba
2
2
3
2
4
Ø 6 x 14
4
5
6Ma
2
6
2
Nr części. Rysunek Liczba
1
1
3
2
4
Ø 6 x 14
2
5
6Ma
2
11
Ø 6 x 12
2
Rysunek 1 Rysunek 2
5. Montaż
PL
