FISCHER 18093 - Page 30

30

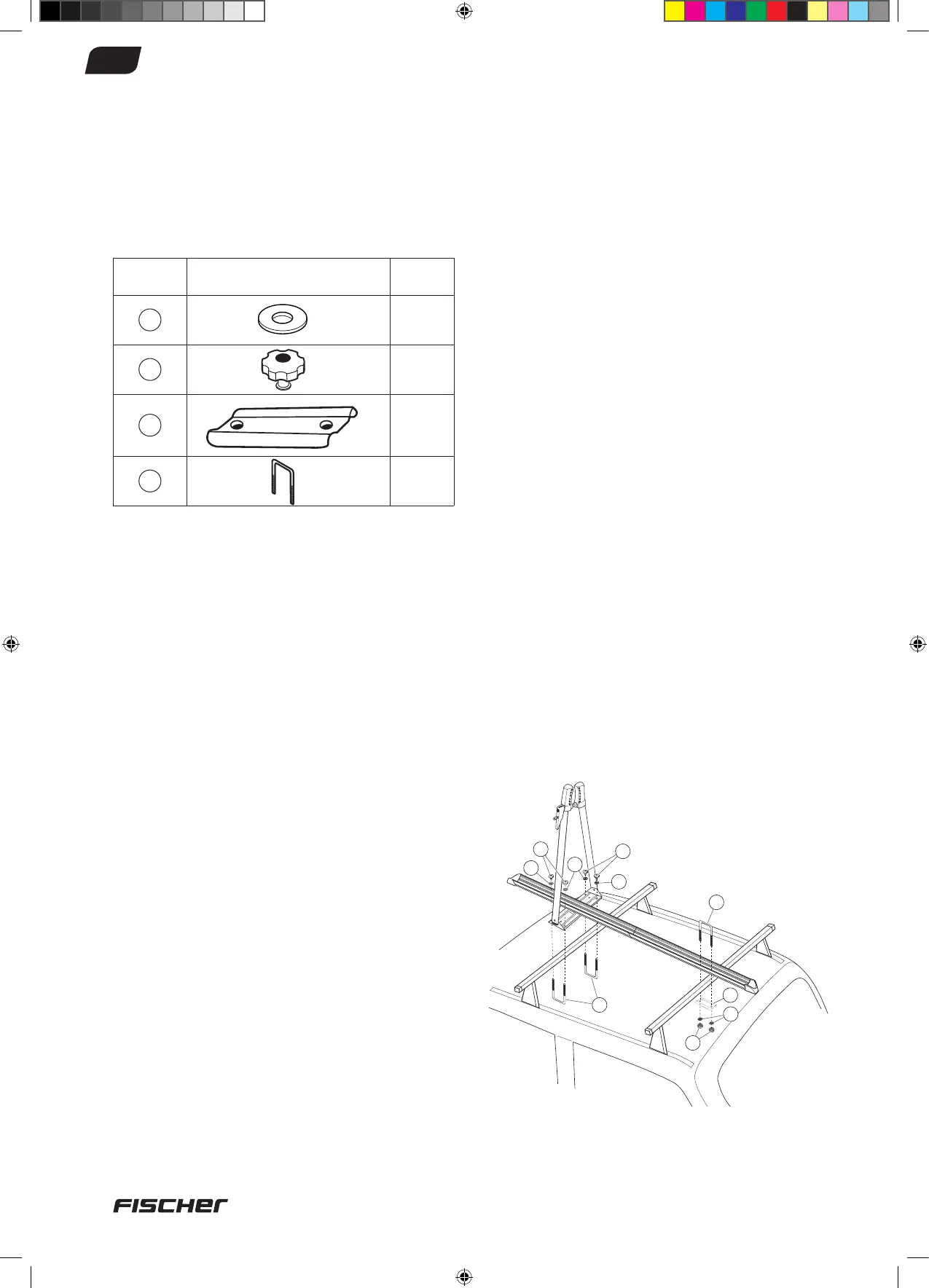

Na tym etapie montażu potrzebne będą
następujące części.
W celu transportu roweru całkowicie złożony
bagażnik rowerowy należy umieścić na środku
bagażnika dachowego, w sposób pokazany na
rysunku 3.
Jeśli konieczne jest zamontowanie 2 lub 3
bagażników rowerowych, należy ustawić je na
bagażniku dachowym w równych odstępach.
Przedtem należy jednak sprawdzić
dopuszczalną nośność obu bagażników. Aby
przymocować bagażnik rowerowy należy
przykręcić śrubę kabłąkową (część nr 9) pod
bagażnikiem dachowym, wsuwając ją w otwór
w płycie.
Następnie na śrubę kabłąkową należy nałożyć
podkładkę o średnicy 6 (część nr 4) i mocno
dokręcić za pomocą pokrętła (część nr 7).
Te same czynności należy przeprowadzić po
przeciwnej stronie.
Teraz należy przymocować bagażnik rowerowy
w tylnej części bagażnika dachowego,
wkładając śrubę kabłąkową (część nr 9) w
otwór w profilowanej szynie na koło (patrz
rysunek nr 3). Należy pamiętać, że gwintowana
część śruby musi być skierowana do dołu.
Następnie na śrubę kabłąkową należy
nałożyć od dołu płytę nośną (część nr 8)
i przymocować, energicznie przekręcając
pokrętło (część nr 7).
Krok 3
Montaż bagażnika rowerowego na bagażniku na dachu pojazdu
samochodowego — rozstaw belek bagażnika musi wynosić około 70 cm.
7
4
9
7
4
8
9
7
4
4
Nr części. Rysunek Liczba
4
Ø 6 x 14
6
7
6
8
1
9
3
Na końcu należy upewnić się, że śruby,
nakrętki i pokrętła są dobrze dokręcone oraz
że bagażnik rowerowy i bagażnik dachowy
są dobrze przymocowane do pojazdu
samochodowego.
Rysunek 3
