PRÉPARATION DES ARMOIRES
US
CA
FR

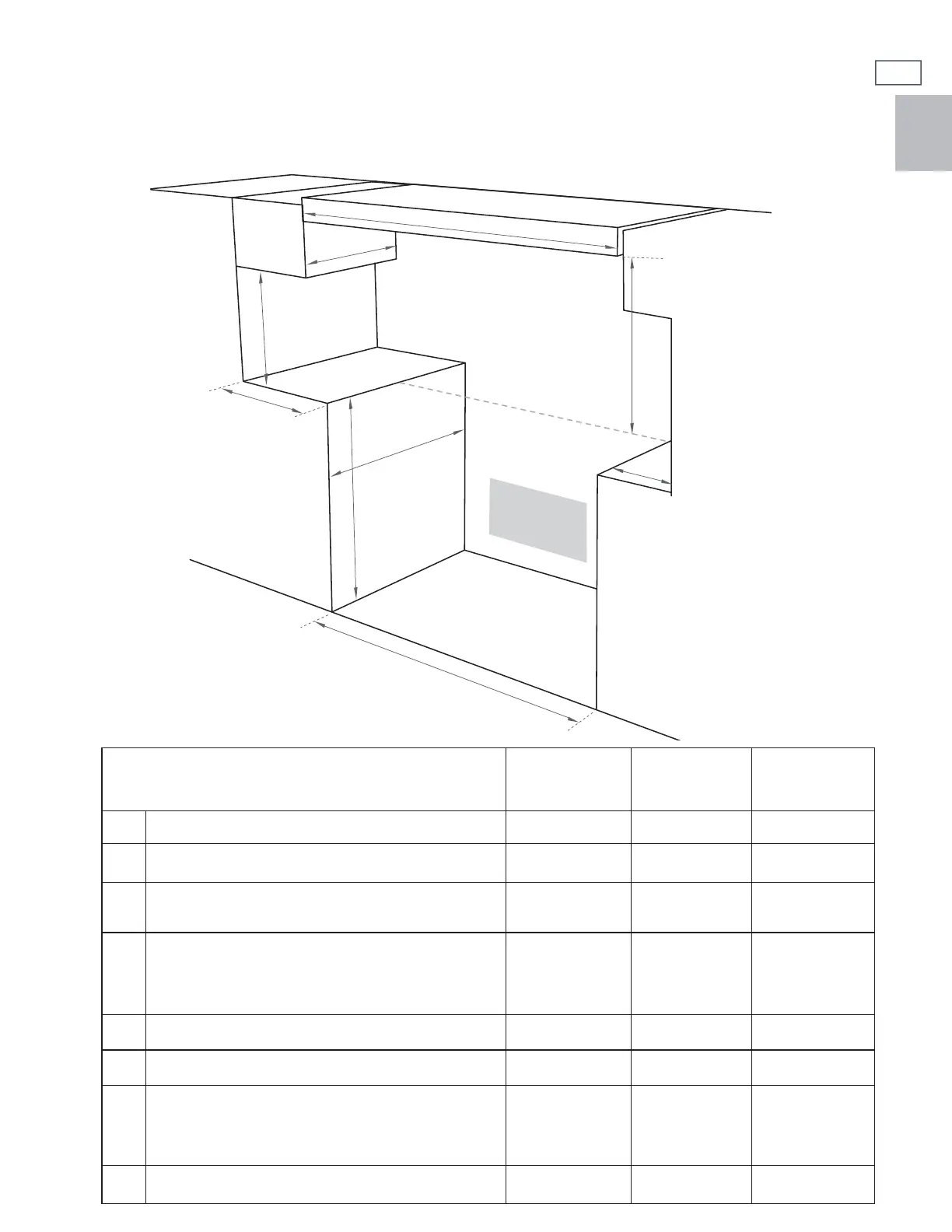

Fig. 10 Dimensions des armoires
A
E
D
C
G
H
F
C
B
voir les schémas
suivants pour les
détails concer-
nant les sources
d’alimentation
électrique et en gaz
surface de cuisson
Dimensions des armoires
RGU-48
RDU-48
RGU-36
RDU-36
RGU-30
RDU-30
RGUC-30
A
largeur minimale de la hotte à évacuation installée
au-dessus de la cuisinière
122 cm
(48 po)
91,5 cm
(36 po)
76,2 cm
(30 po)
B
distance verticale minimale entre le comptoir et une
armoire au-dessus du comptoir
45,7 cm
(18 po)
45,7 cm
(18 po)
45,7 cm
(18 po)
C
dégagement minimal entre les côtés gauche et droit de
la cuisinière et la surface combustible verticale la plus
proche
30,5 cm
(12 po)
30,5 cm
(12 po)
30,5 cm
(12 po)
D
dégagement minimal entre la surface de cuisson et:
- une construction combustible centrée
au-dessus de la surface de cuisson
- une surface incombustible centrée au-dessus
de la surface de cuisson
129,5 cm (51 po)
76,2 cm (30 po)
129,5 cm (51 po)
76,2 cm (30 po)
129,5 cm (51 po)
76,2 cm (30 po)
E
profondeur hors tout maximale des armoires
suspendues
33 cm
(13 po)
33 cm
(13 po)
33 cm
(13 po)
F
largeur de l’ouverture des armoires
122 cm
(48 po)
91,5 cm
(36 po)
76,2 cm
(30 po)
G
hauteur maximale entre le plancher et la surface du
comptoir:
- pour un comptoir de niveau
- avec pieds d’inclinaison de cuisinière sortis
entièrement
90,8 cm (35-3/4 po)
93,3 cm (36-3/4 po)
90,8 cm (35-3/4 po)
93,3 cm (36-3/4 po)
90,8 cm (35-3/4 po)
93,3 cm (36-3/4 po)
H
profondeur maximale entre le mur et le devant de
l’armoire
63,5 cm
(25 po)
63,5 cm
(25 po)
63,5 cm
(25 po)
