42
PRÉPARATION DES ARMOIRES
US
CA
FR
EMPLACEMENT DES SOURCES D’ALIMENTATION EN GAZ ET ÉLECTRIQUE MODÈLES RGU ET RGUC
Dimensions des zones de sources d’alimentation
RGU RGUC
A
distance entre le côté droit de la cuisinière et la zone pour
les sources d’alimentation
3,8 cm
(1-1/2 po)
3,8 cm
(1-1/2 po)
B
largeur des zones des sources d’alimentation
15,2 cm
(6 po)
22,9 cm
(9 po)
C
profondeur des zones de sources d’alimentation
(c.-à-d. protubérance maximum du mur pour
l’alimentation en gaz)
5,1 cm
(2 po)
5,1 cm
(2 po)
D
hauteur de la zone d’alimentation en gaz (mesurée à
partir du plancher)
30,5 cm
(12 po)
11,4 cm
(4-1/2 po)
E
hauteur de la zone d’alimentation électrique (mesurée à
partir du plancher)
48,3 cm
(19 po)
27,9 cm
(11 po)
électrique
gaz
A
D
B
E
C
Position finale de la
cuisinière contre le
mur arrière
RGU et RGUC

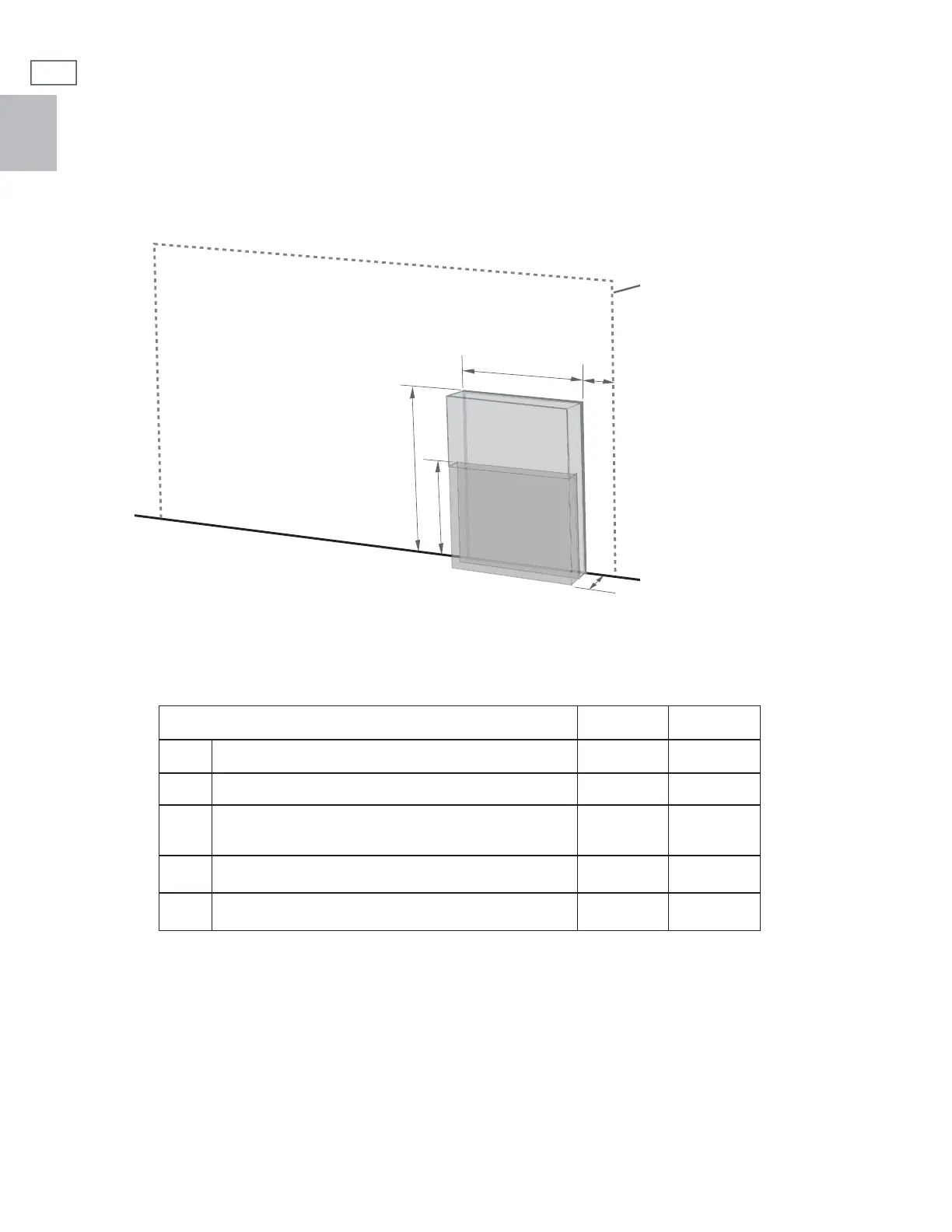

Fig. 11 Emplacement des sources d’alimentation en gaz et
électrique - modèles RGU et RGUC
