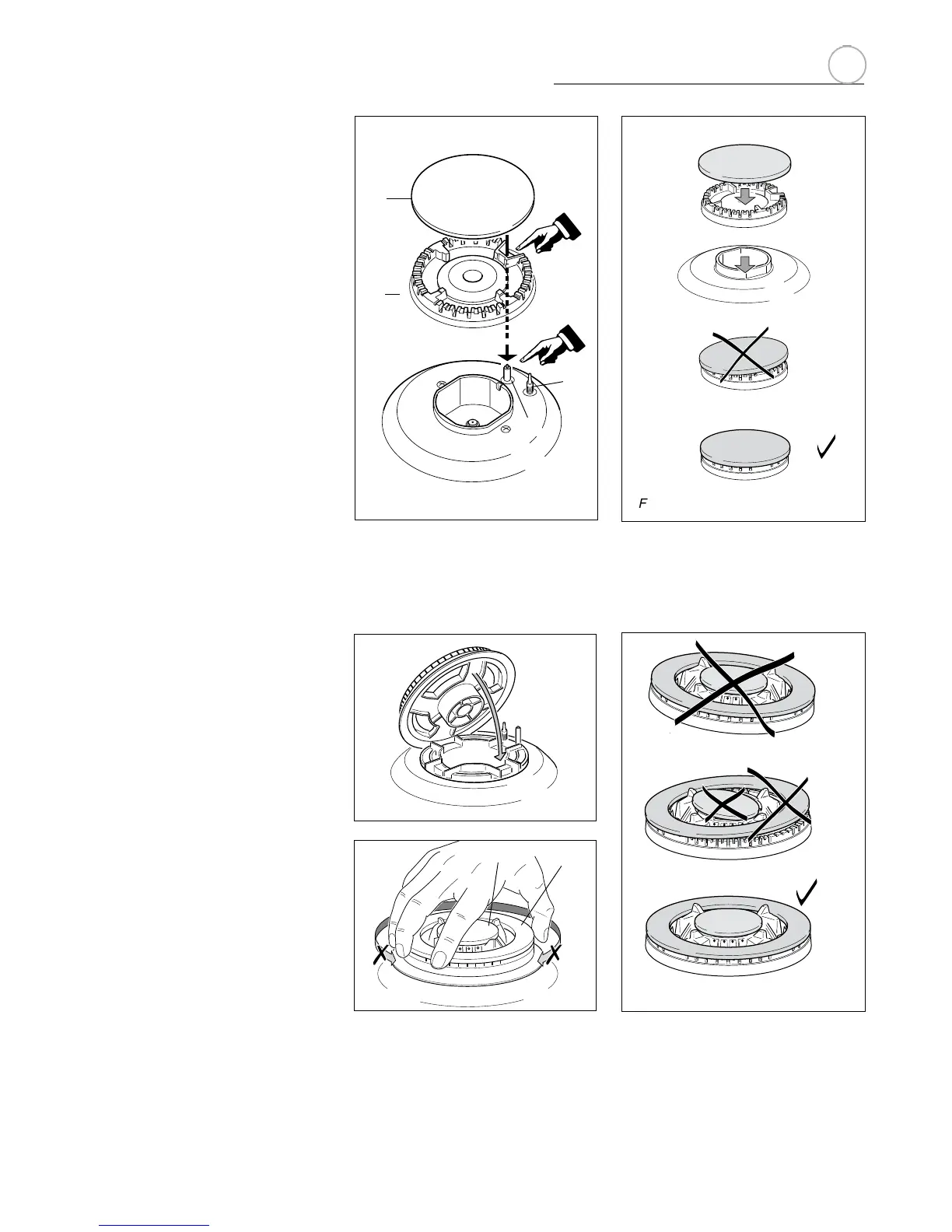

Fig. 6.2
Fig. 6.5
Fig. 6.3
A
B
Fig. 6.4
Fig. 6.1
S
F
C
T
6
REMISE EN PLACE
ADÉQUATE DES BRÛLEURS
SEMI-RAPIDES
Il est très important de vérifier que le
diffuseur de flammes « F » et le chapeau
« C » ont été correctement positionnés
(fig. 6.1 et 6.2 ).
Si vous ne respectez pas cette consigne,
des problèmes graves pourraient surve-
nir.
Dans le cas des appareils à allumage
électrique, assurez-vous que l’électrode
« S » (fig. 6.1) est toujours propre pour
faciliter la production d’étincelles.
Assurez-vous que la sonde « T »
(fig. 6.1) placée à côté de chaque brûleur
est toujours propre pour assurer le bon
fonctionnement des soupapes de sécu-
rité.
La sonde et la bougie d’allumage doi-
vent toujours être nettoyées soigneu-
sement.
POSITION CORRECTE
DES BRÛLEURS TRIPLE
COURONNE
Le brûleur triple couronne doit être posi-
tionné correctement (fig. 6.3); la ner-
vure du brûleur doit s’emboîter dans son
emplacement comme l’indique la flèche.
Une brûleur correctement installé ne doit
pas tourner (fig. 6.4).
Placez ensuite le chapeau A et la cou-
ronne B (fig. 6.4 - 6.5).
