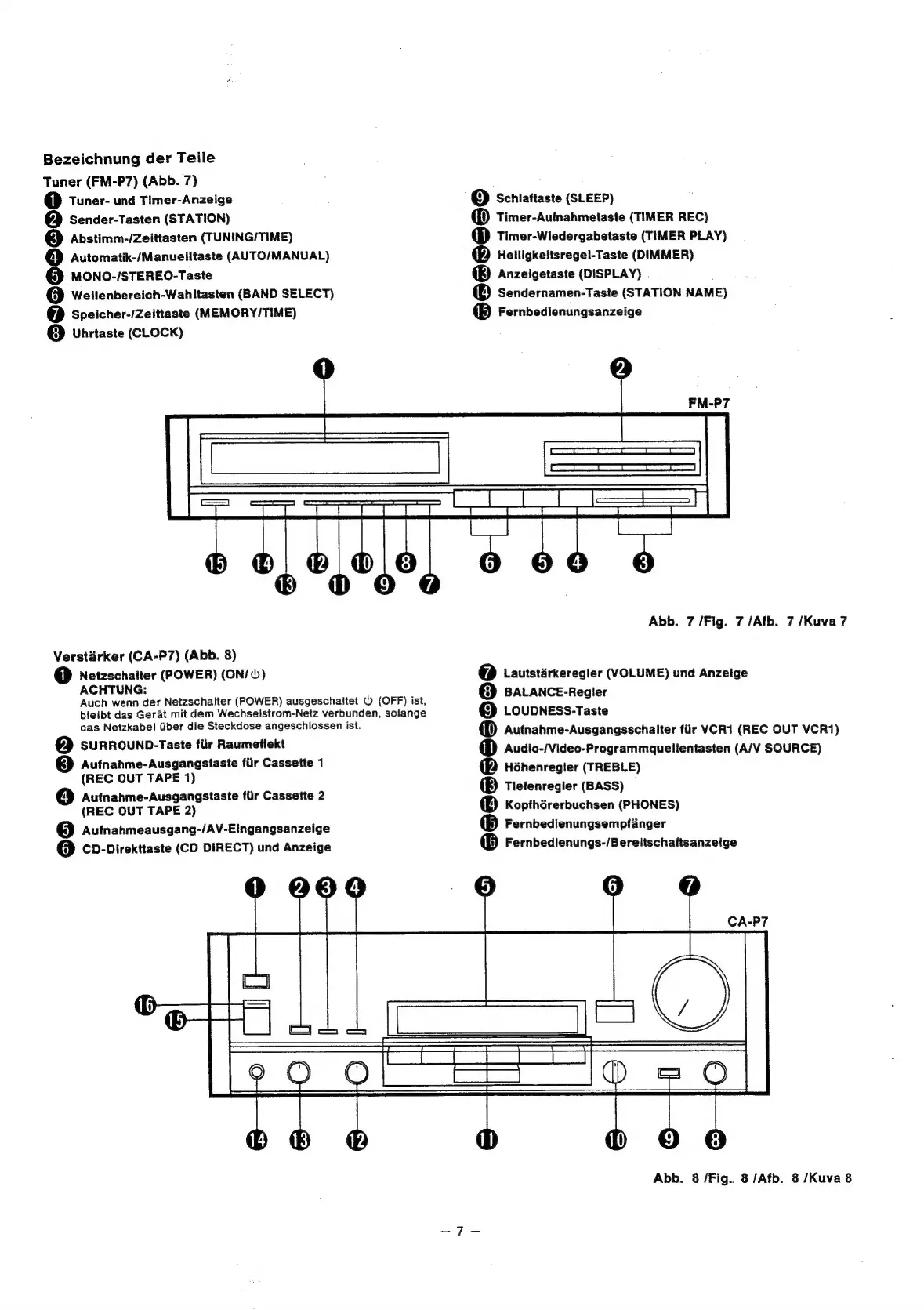

Bezeichnung der Teile
Tuner (FM-P7) (Abb. 7)
1) Tuner- und Timer-Anzeige
@ Sender-Tasten (STATION)
@ Abstimm-/Zeittasten (TUNING/TIME)
4) Automatik-/Manuelltaste (AUTO/MANUAL)
@ Mono-/sTEREO-Taste
@ Wellenbereich-Wahitasten (BAND SELECT)
@ Speicher-/Zeittaste (MEMORY/TIME)
@ unrtaste (CLOCK)
@ Schiaftaste (SLEEP)
Timer-Autnahmetaste (TIMER REC)
@ Timer-Wiedergabetaste (TIMER PLAY)
@® Helligkeitsregel-Taste (DIMMER)
® Anzeigetaste (DISPLAY)
® Sendernamen-Taste (STATION NAME)
® Fernbedienungsanzeige
Verstarker (CA-P7) (Abb. 8)
@ Netzschaiter (POWER) (ON/)
ACHTUNG:
Auch wenn der Netzschalter (POWER) ausgeschaitet © (OFF) ist,
bleibt das Gerat mit dem Wechselstrom-Netz verbunden, solange
das Netzkabel iber die Steckdose angeschlossen ist.
2) SURROUND-Taste fiir Raumefttekt
3) Aufnahme-Ausgangstaste fiir Cassette 1
(REC OUT TAPE 1)
4 Aufnahme-Ausgangstaste fiir Cassette 2
(REC OUT TAPE 2)
@ Aufnahmeausgang-/AV-Eingangsanzeige
@ cp-birekttaste (CD DIRECT) und Anzeige
Abb. 7 /Fig. 7 /Afb. 7 /Kuva7
@ Lautstarkeregler (VOLUME) und Anzeige
@ BALANCE-Regler
@ Loupness-Taste
@ Aufnahme-Ausgangsschalter fiir VCR1 (REC OUT VCR1)
@ Audio-/Video-Programmquelientasten (A/V SOURCE)
@® Hodhenregier (TREBLE)
@® Tiefenregier (BASS)
® Kopthérerbuchsen (PHONES)
® Fernbedienungsempfanger
® Fernbedienungs-/Bereltschaftsanzeige
Abb. 8 /Fig. 8 /Afb. 8 /Kuva 8
