Flex L 10-10 125 User Manual

L 10-10 125, L 810, L 1001
54

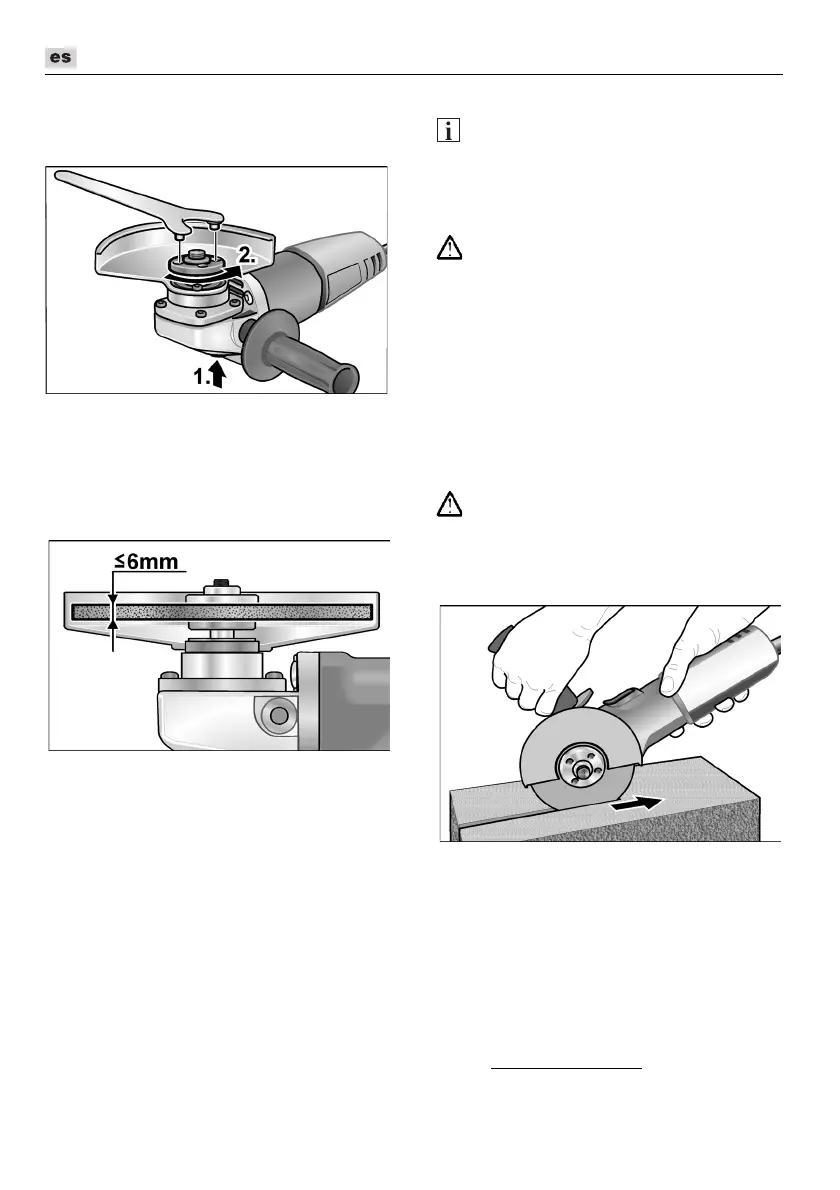

Sujeción o cambio de la herra-
mienta amoladora
 Desconectar el enchufe de red.
 Presionar la traba del husillo y sostenerla
en esta posición (1.).
 Aflojar la tuerca de montaje del husillo,
mediante la llave de pivotes, girando en
sentido antihorario (2.).
 Colocar el disco amolador en la posición
correcta.
 Enroscar la tuerca de montaje (1b) con
el collarín hacia arriba en el husillo.
 Presionar la traba del husillo (5) y
sostenerla presionada.
 Ajustar la tuerca de montaje con la llave
de pivotes.
 Conectar el enchufe de red.
 Poner en marcha la amoladora angular
(sin traba) y dejarla en marcha durante
aprox. 30 segundos. Controlar si existen
excentricidades o vibraciones.
 Parar la amoladora angular.
Indicaciones para el trabajo
NOTA
Una vez apagada, la herramienta
amoladora presenta una breve marcha
inercial.
Amolado y desbastado
¡ADVERTENCIA!
Nunca utilizar los discos para el tronzado,
para efectuar trabajos de desbastado.
– Para el mejor desbastado, se aconseja
un ángulo de incidencia de 20° a 40°.
– Efectuar un movimiento de vaivén,
aplicando una presión moderada.
De esta modo la pieza en proceso no
se calienta demasiado y no se producen
cambios en el color de la misma.
Aparte se evita la formación de ranuras.
Amolado y tronzado
¡ADVERTENCIA!
Para el amolado/tronzado debe utilizarse
una cubierta de protección para tronzado
especial.
– No presionar, no ladear, no oscilar.
– La amoladora angular debe trabajar
siempre en contramarcha.
De lo contrario se corre el riesgo que
salte incontroladamente de la ranura de
corte.
– Adaptar la fuerza de avance al material
en proceso: mientras mas duro, más
lento el avance.
Obtendrá más informaciones sobre el pro-
ducto por parte del fabricante, visitando
el sitio www.flex-tools.com
.
