L 10-10 125, L 810, L 1001
74

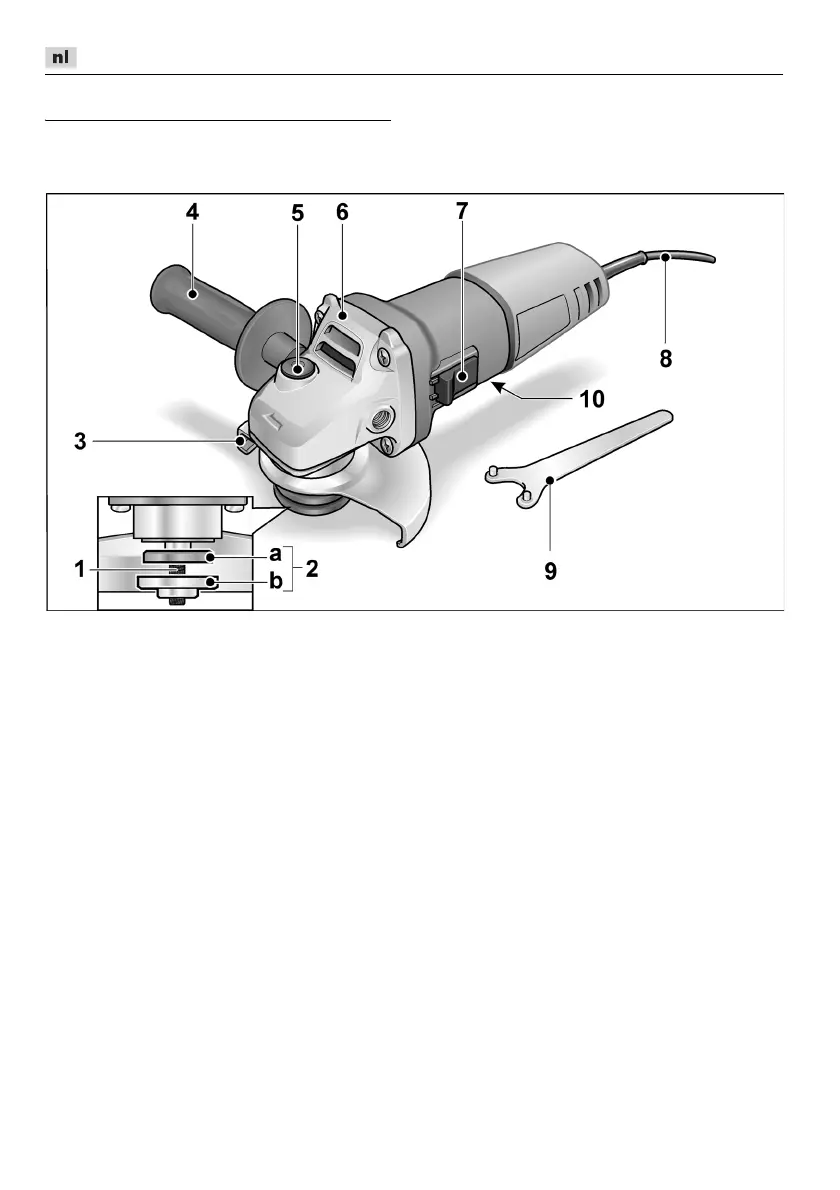

In één oogopslag
In deze gebruiksaanwijzing worden verschillende elektrische gereedschappen beschreven.
Details van de afbeeldingen kunnen afwijken van het door u gekochte elektrische gereedschap.
1 Uitgaande as
2 Schroefdraadflens
a Spanmoer
b Spanflens
3 Beschermkap
4 Handgreep
Handgreep kan links en rechts worden
gemonteerd.
5 Blokkering van de uitgaande as
Voor het vastzetten van de uitgaande
as bij het wisselen van inzetgereed-
schap.
6 Machinekop
Met luchtafvoeropening en draai-
richtingpijl.
7 Schakelaar
Voor in- en uitschakelen.
Met vergrendelingsstand voor continu
gebruik.
8 Netsnoer 4,0 m met stekker
9 Spansleutel
10 Typeplaatje (niet afgebeeld)
