Flex L 10-10 125 - Panorâmica da Máquina

L 10-10 125, L 810, L 1001
63
Panorâmica da máquina

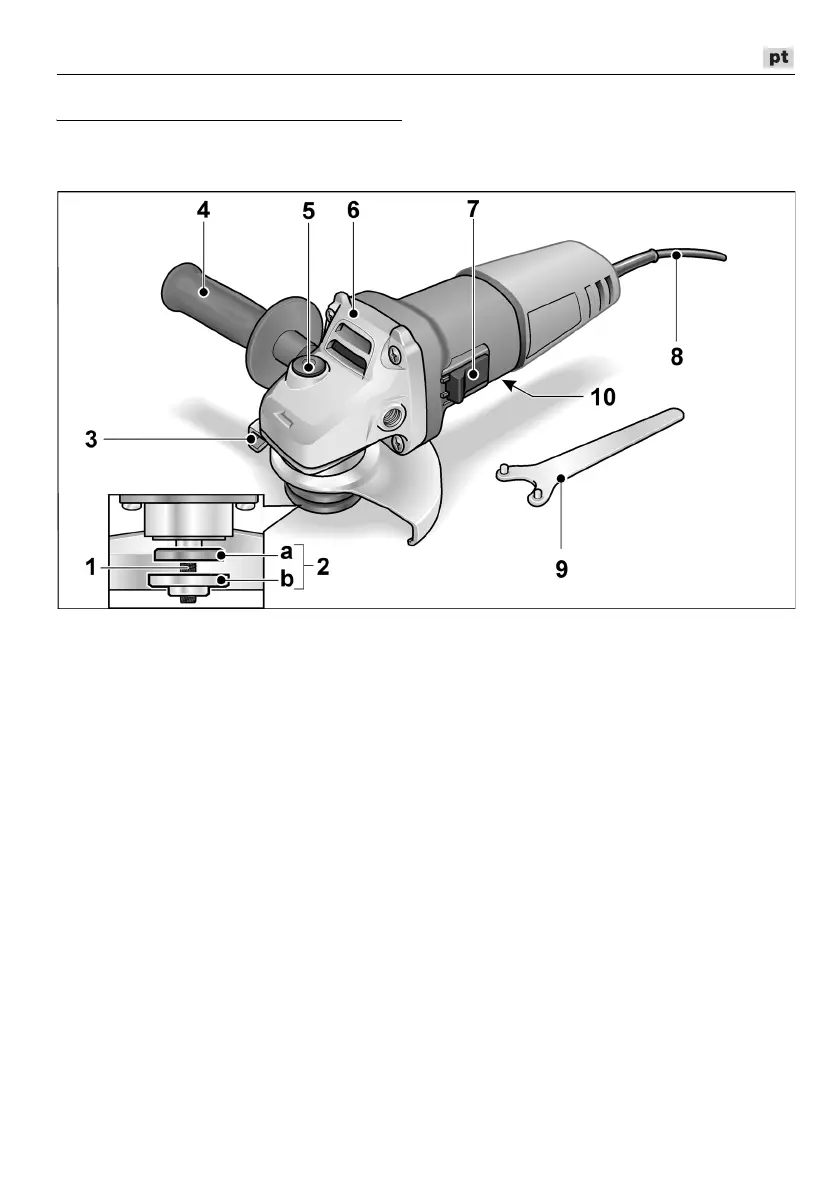

Neste manual são descritas várias ferramentas eléctricas. As representações gráficas podem
divergir da ferramenta eléctrica adquirida no que diz respeito a detalhes.
1 Veio roscado
2 Flange roscada
a Porca de aperto
b Flange de aperto
3 Capa de protecção
4 Punho
Punho com montagem possível
à esquerda e à direita.
5 Bloqueio do veio
Para fixação do veio na mudança
da ferramenta.
6 Cabeça de engrenagem
Com saída de ar e seta indicadora
do sentido das rotações.
7 Interruptor basculante
Para ligar e desligar a máquina.
Com posição de encaixe para
funcionamento contínuo.
8 Cabo de rede com 4,0 m e com ficha
de ligação à rede.
9 Chave de boca com pinos
10 Chapa de características
(não é apresentado)
