Flex L 1506 VR Original Operating Instructions

L 1506 VR, LG 1704 VR
54
 Enroscar la tuerca de montaje con
el collarín hacia arriba en el husillo.
 Presionar la traba del husillo y sostenerla
presionada.
 Ajustar la tuerca de montaje con la llave
de sujeción.
 Conectar el enchufe de red.
 Encender el equipo (sin trabar) y dejarlo
en marcha durante aproximadamente
30 segundos. Controlar si existen
excentricidades o vibraciones.

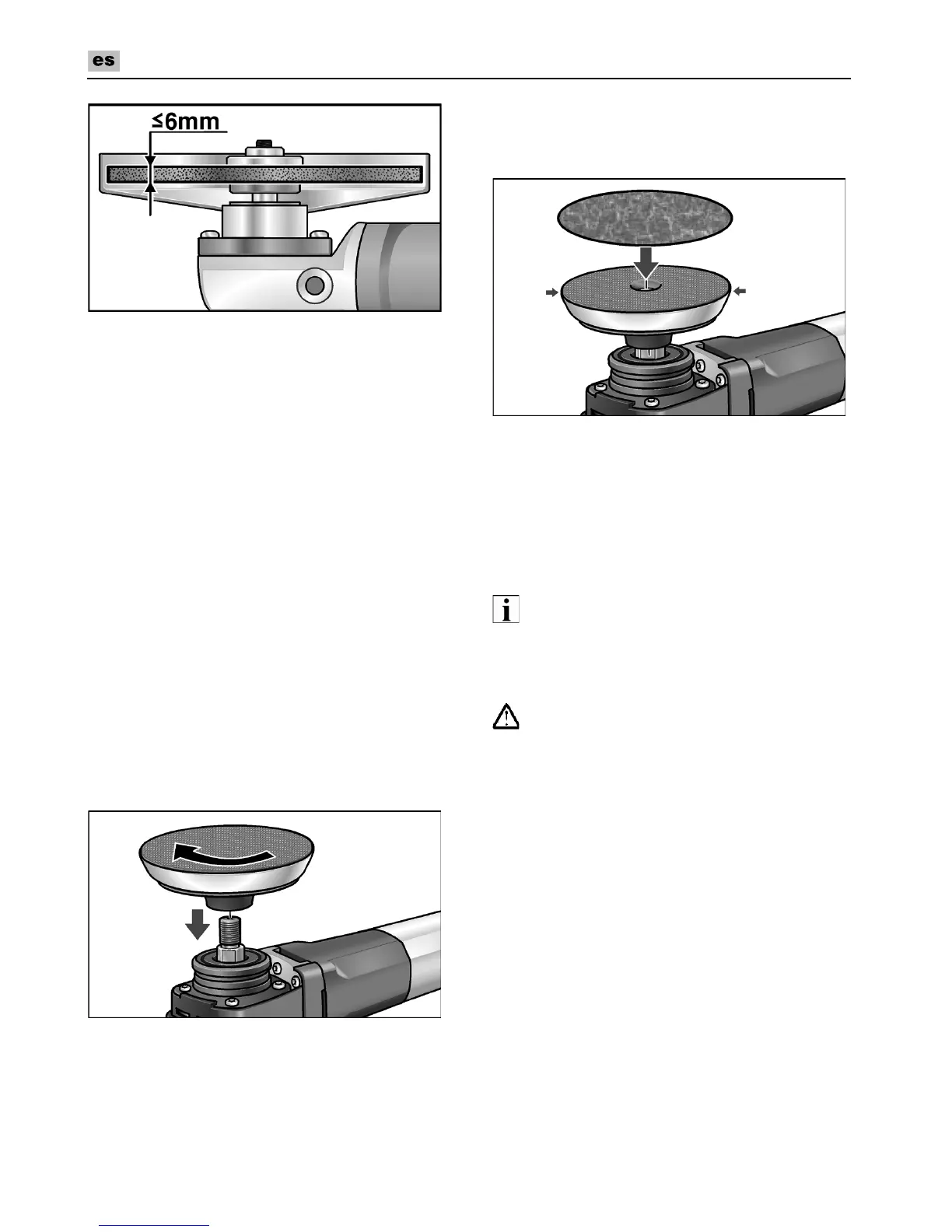

Sujetar el plato abrojo
 Desconectar el enchufe de red.
 Desmontar la cobertura de montaje
rápido.
 Presionar la traba del husillo y sostenerla
presionada.
 Aflojar la tuerca de montaje del husillo,
mediante la llave de sujeción, girando
en sentido antihorario.
 Quitar el acoplamiento de montaje.
 Enroscar el plato abrojo en sentido
horario en el husillo y ajustarlo con la
mano.
Sujetar o cambiar el papel
amolador
 Desconectar el enchufe de red.
 Asentar el papel amolador den forma
centrada sobre el plato abrojo
ypresionarlo.
 Efectuar una marcha de prueba, a fin
de cerciorarse de la marcha céntrica
de la herramienta.
Indicaciones para el trabajo
klq^
aÉëéì¨ë=ÇÉ=~é~Ö~ÇçI=ä~=ÜÉêê~ãáÉåí~=
éêÉëÉåí~=ìå~=ÄêÉîÉ=ã~êÅÜ~=áåÉêÅá~äK
Amolado y desbastado
fl^asboqbk`f^>
kìåÅ~=ìíáäáò~ê=äçë=ÇáëÅçë=é~ê~=Éä=íêçåò~ÇçI=
é~ê~=ÉÑÉÅíì~ê=íê~Ä~àçë=ÇÉ=ÇÉëÄ~ëí~ÇçK
– Para el mejor desbastado, se aconseja un
ángulo de incidencia de 20 a 40°.
– Mover el equipo en vaivén aplicando una
presión reducida. De esta modo la pieza
en proceso no se calienta demasiado
y no se producen cambios en el color de
la misma. Aparte se evita la formación de
ranuras.
