Flex SBG 4910 - Page 119

SBG 4910
119
Vannesahanterän vaihto
s^olfqrp>
m~áå~=ÉååÉå=â~áââá~=âçåÉÉääÉ=íÉÜí®îá®=
ë®®í∏í∏áí®=é®®îáêí~âóíâá åí®=
mçáëLM =EOPF=
à~ áêêçí~ éáëíçíìäéé~=éáëíçê~ëá~ëí~K
s^ol>
içìââ~~åíìãáëî~~ê~>=h®óí®=ëìçà~â®ëáåÉáí®K

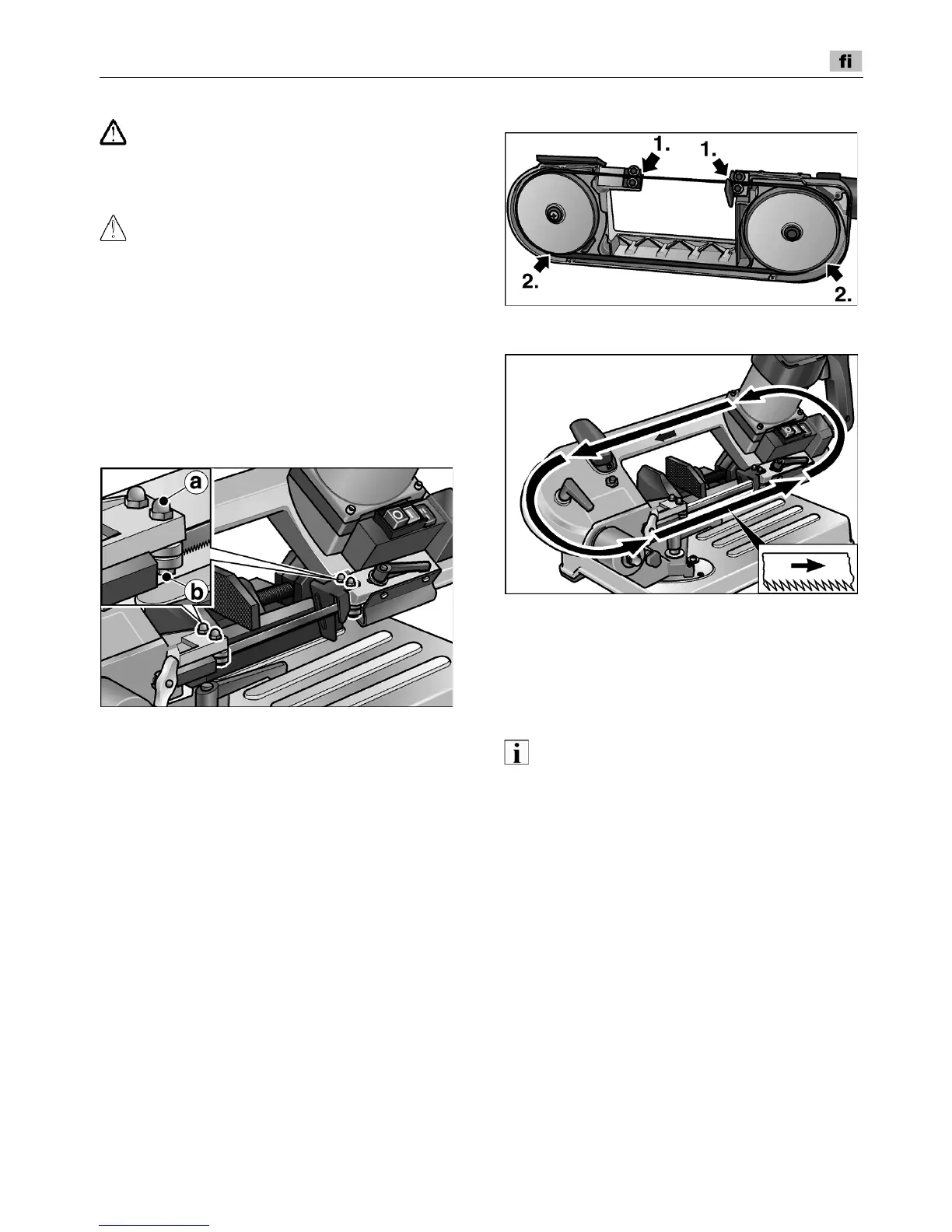

 Paina päävirtakytkintä Pois/0 (23) ja irrota
pistotulppa pistorasiasta.
 Avaa kiristysvipu (22) ja työnnä teränohjain
(21) takaisin vasteeseen saakka.
 Avaa 4 ruuvia ja irrota sahausvarren suojus.
 Löysää kireällä oleva sahanterä
kääntämällä kiristysvipua (10)
myötäpäivään.
 Löysää molempien ulommaisten
teränohjainten kuusikantamutterit
a
(avainkoko 10).
 Kierrä ruuvia
b (avainkoko 10) sen verran
vastapäivään, että vannesahanterä
on vapaana.
 Irrota terä ensin pyörien ympäriltä ja poista
se sitten ohjaimista.
 Kiinnitä uusi vannesahanterä:
Ensin ohjaimiin, sitten pyörien ympärille.
Huomioi sahaussuunta!
 Kiristä vannesahanterä (katso sivu 117).
 Kohdista teränohjain kiertämällä ruuvia
b
(avainkoko 10) sen verran myötäpäivään,
että ohjain juuri ja juuri koskettaa
vannesahanterää.
legb>
qÉê®åçÜà~áåíÉå=íìäÉÉ=çää~=ë ®®ÇÉ ííó=åááåI=Éíí®=åÉ=
âçëâÉíí~î~í=âÉîóÉëíá=î~ååÉë~Ü~åíÉê®®=à~=
éóëíóî®í=â®®åíóã®®å=íÉê®å~ìÜ~å=äááââìÉëë~K=
kÉ=Éáî®í=ë~~=àìãáííì~>
 Kiristä kuusikantamutterit a (avainkoko 10).
 Kiinnitä suojus paikoilleen.
 Aseta teränohjain (21) työasentoon
ja kiristä kiristysvipu (22).
