Flex SBG 4910 User Manual

SBG 4910
172
 Uvo¾nite upínaciu páku (22) a prisuòte
vedenie pílového pásu (21) čo možno
najbližšie k obrobku.
 Utiahnite upínaciu páku (22).

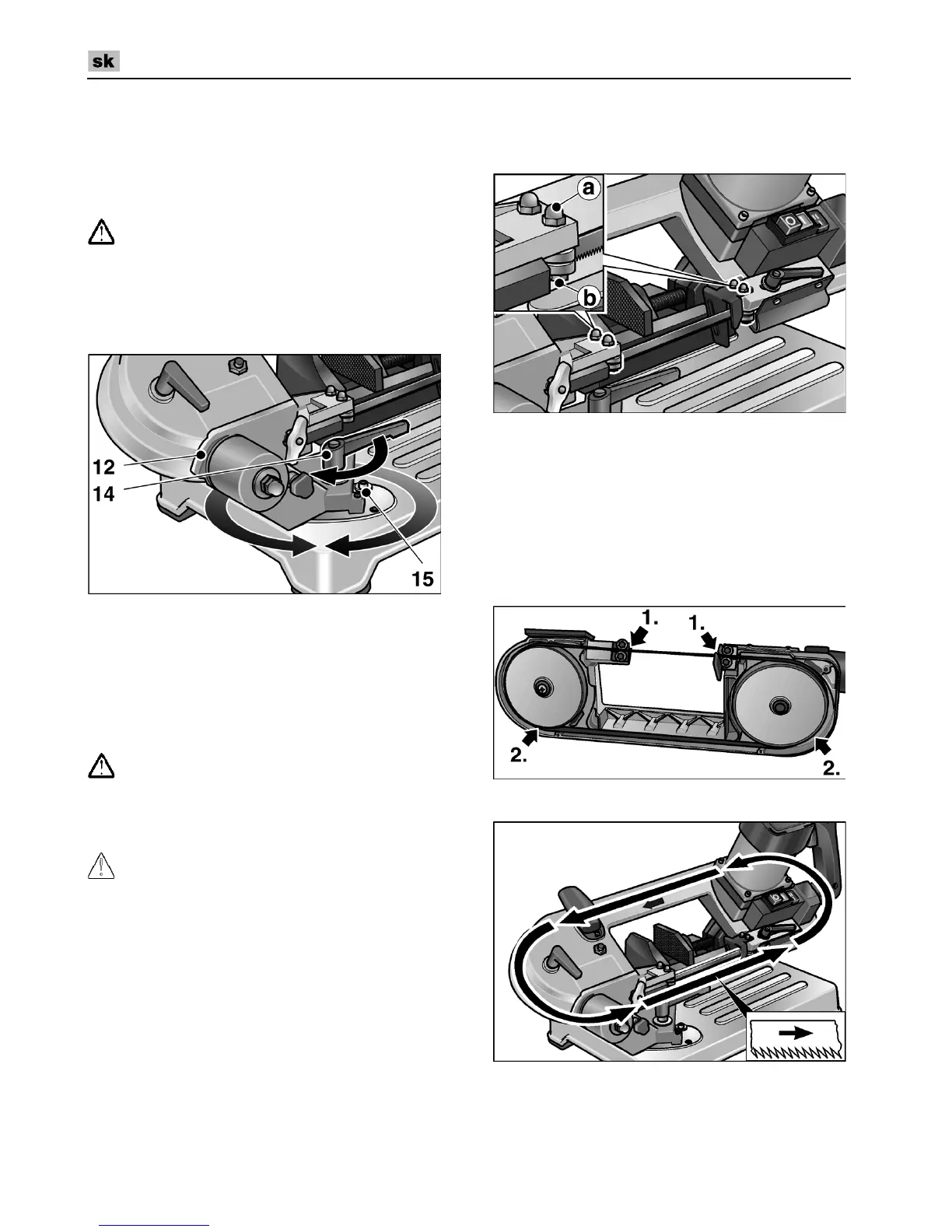

Zmena uhla rezu
VAROVANIE!
Pred všetkými nastavovacími prácami na
náradí stlačte hlavný vypínač
Vyp./0 (23).
Uhol rezu je plynulo prestavite¾ný od 0° do 45°
(koncový doraz).
 Uvo¾nite upínaciu páku (14) a nastavte
otočnú podperu (12) na potrebný uhol rezu.
Ako nastavovaciu pomôcku použite
meradlo na strojovom stole.
 Upínaciu páku opäˆ pevne utiahnite.
Výmena pílového pásu
VAROVANIE!
Pred všetkými nastavovacími prácami na
náradí stlačte hlavný vypínač
Vyp./0 (23)
a vytiahnite sieˆovú zástrčku.
POZOR!
Nebezpečenstvo poranenia! Noste ochranné
rukavice.
 Stlačte hlavný vypínač Vyp./0 (23)
a vytiahnite sieˆovú zástrčku.
 Uvo¾nite upínaciu páku (22) a posuòte
vedenie pílového pásu (21) až na doraz.
 Po vyskrutkovaní 4 skrutiek zložte ochranný
kryt na ráme píly.
 Otočením napínacej páky (10) v smere
pohybu hodinových ručičiek uvo¾nite
napnutie pílového pásu.
 Povo¾te šesˆhranné matice
a (otvor k¾úča 10)
oboch vonkajších vedení pílového pásu.
 Otáčajte ¾ahko skrutku
b (otvor k¾úča 10)
proti smeru pohybu hodinových ručičiek,
až je pílový pás vo¾ný.
 Snímte pílový pás najskôr z vratných
kladiek, potom z vedení.
 Nasadenie nového pílového pásu:
Najskôr do vedení, potom na vratné kladky.
Dbajte na smer rezu!

Flex SBG 4910 Specifications

General

Product color	Black, Metallic, Red
Built-in light	-
Adjustable speed	Yes
Number of speeds	2
Input power	850 W
Cable length	4 m
Output power	445 W
Power source	AC
AC input voltage	230 V
AC input frequency	50/60 Hz
Blade width	13 mm
Blade length	1335 mm
Blade thickness	0.65 mm

Weight and Dimensions

Depth	310 mm
Width	640 mm
Height	390 mm
Weight	18000 g
