SBG 4910
182
 Vabastada kinnitushoob (22) ja viia
saelindi juhik (21) töödeldavale
materjalile võimalikult lähedale.
 Tõmmata kinnitushoob (22) kinni.

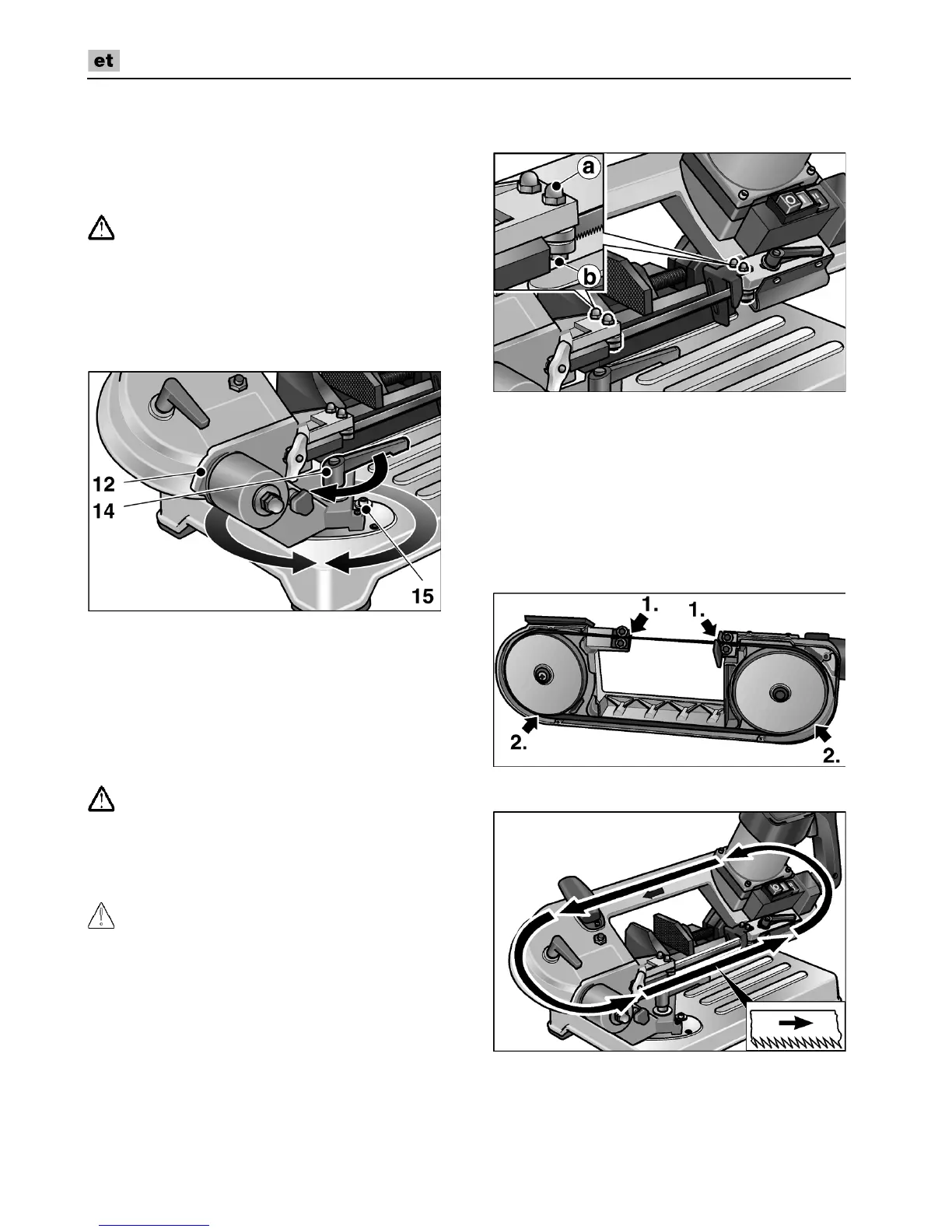

Lõikenurga muutmine
HOIATUS!
Enne mis tahes seadistuste tegemist
seadme juures vajutada pealülitit
väljas/0 (23).
Lõikenurka saab sujuvalt reguleerida
vahemikus 0° kuni 45° (tõkesti).
 Vabastada kinnitushoob (14) ja
seadistada pöördpeaga (12) vajalik
lõikenurk.
Seadistamisel kasutada masina lauale
märgitud skaalat.
 Tõmmata kinnitushoob kinni.
Saelindi vahetamine
HOIATUS!
Enne mis tahes seadistuste tegemist
seadme juures vajutada pealülitit
väljas/0 (23) ja tõmmata pistik
pistikupesast välja.
ETTEVAATUST!
Vigastusoht! Kanda kaitsekindaid.
 Vajutada pealülitit väljas/0 (23) ja
tõmmata pistik pistikupesast välja.
 Vabastada kinnitushoob (22) ja lükata
saelindi juhik (21) kuni tõkiseni tagasi.
 Keerata 4 kruvi lahti ja võtta raamilt
kaitsekorpus maha.
 Saelindi pinge alt vabastamiseks lükata
kinnitushooba (10) päripäeva.
 Keerata kuuskantmutrid a (suurus 10)
mõlemal saelindi välimisel juhikul kergelt
lahti.
 Keerata kruvi b (suurus 10) kergelt
vastupäeva, nii et saelint jääb vabaks.
 Kõigepealt tõmmata saelint ratastelt ja
siis juhikutelt maha.
 Panna peale uus saelint:
Kõigepealt juhikutele ja siis ratastele.
Jälgi lõikesuunda!
