Flex SBG 4910 - Page 43

SBG 4910
43

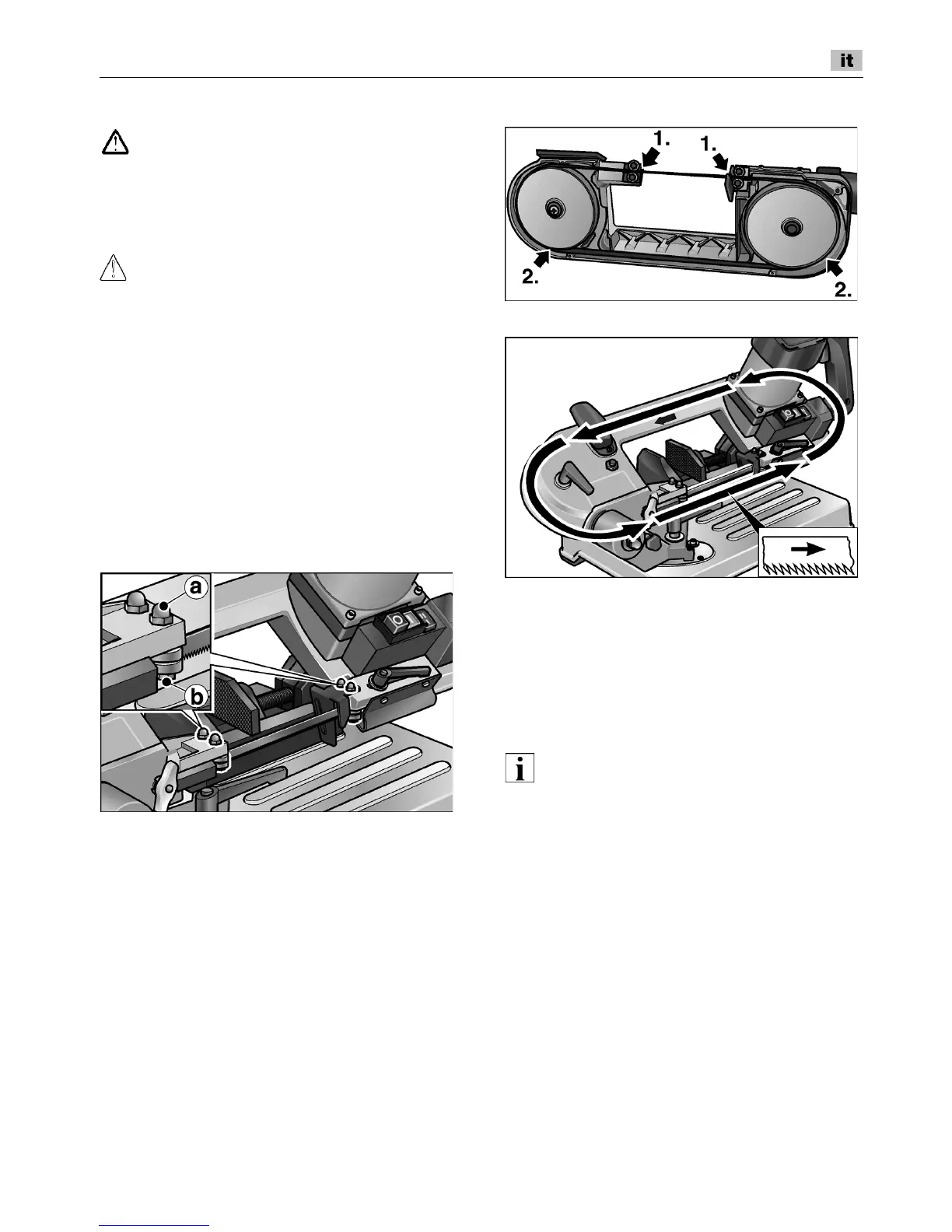

Cambio del nastro di sega
mbof`lil>
mêáã~=Çá=èì~äëá~ëá=ä~îçêç=Çá=êÉÖçä~òáçåÉ=
~ääÛ~éé~êÉÅÅÜáçI=~òáçå~êÉ=äÛáåíÉêêìííçêÉ=
éêáåÅáé~äÉ=péÉåíçLM=EOPF=ÉÇ=Éëíê~êêÉ=
ä~=ëéáå~=Çá=~äáãÉåí~òáçåÉK
morabk`^>
mÉêáÅçäç=Çá=ÑÉêáíÉ>=fåÇçëë~êÉ=Öì~åíá=éêçíÉííáîáK
 Azionare l’interruttore principale Off/0
(23) ed estrarre la spina d’alimentazione.
 Allentare la leva di serraggio (22)
e spingere la guida del nastro di sega (21)
indietro fino all’arresto.
 Rimuovere la copertura di protezione
dell’arco della sega dopo avere svitato
le 4 viti.
 Allentare la tensione del nastro di sega
ruotando la leva di serraggio (10) in senso
orario.
 Allentare i dadi esagonali a (apertura
chiave 10 mm) delle due guide nastro
di sega esterne.
 Ruotare leggermente la vite b (apertura
chiave 10 mm) in senso antiorario, finché
il nastro di sega non si libera.
 Togliere il nastro di sega prima dai rulli
di rinvio e poi dalle guide.
 Inserire il nastro di sega nuovo:
Prima nelle guide, dopo sui rulli di rinvio.
Attenzione alla direzione di taglio!
 Tendere il nastro di sega (vedi pagina 42).
 Allineare la guida nastro di sega, a tal fine
ruotare leggermente la vite b (apertura
chiave 10 mm) in senso orario, finché
la guida del nastro non tocca appena
il nastro di sega.
^ssfpl>
iÉ=ÖìáÇÉ=ÇÉä=å~ëíêç=Çá=ëÉÖ~=ÇÉîçåç=ÉëëÉêÉ=
êÉÖçä~íÉ=áå=ãçÇç=Ç~=íçÅÅ~êÉ=äÉÖÖÉêãÉåíÉ=
áä å~ëíêç=Çá=ëÉÖ~=É=Ç~=êìçí~êÉ=~ä=ëìç=
é~ëë~ÖÖáçK=bëëÉ=åçå=ÇÉîçåç=ÉëëÉêÉ=
ÄäçÅÅ~íÉK
 Stringere i dadi esagonali a (apertura
chiave 10 mm).
 Fissare il carter di protezione.
 Portare la guida del nastro di sega (21)
in posizione di lavoro e stringere la leva
di serraggio (22).
