Flextherm FLP35 - Page 5

5
© 2016 OJ Electronics A/S

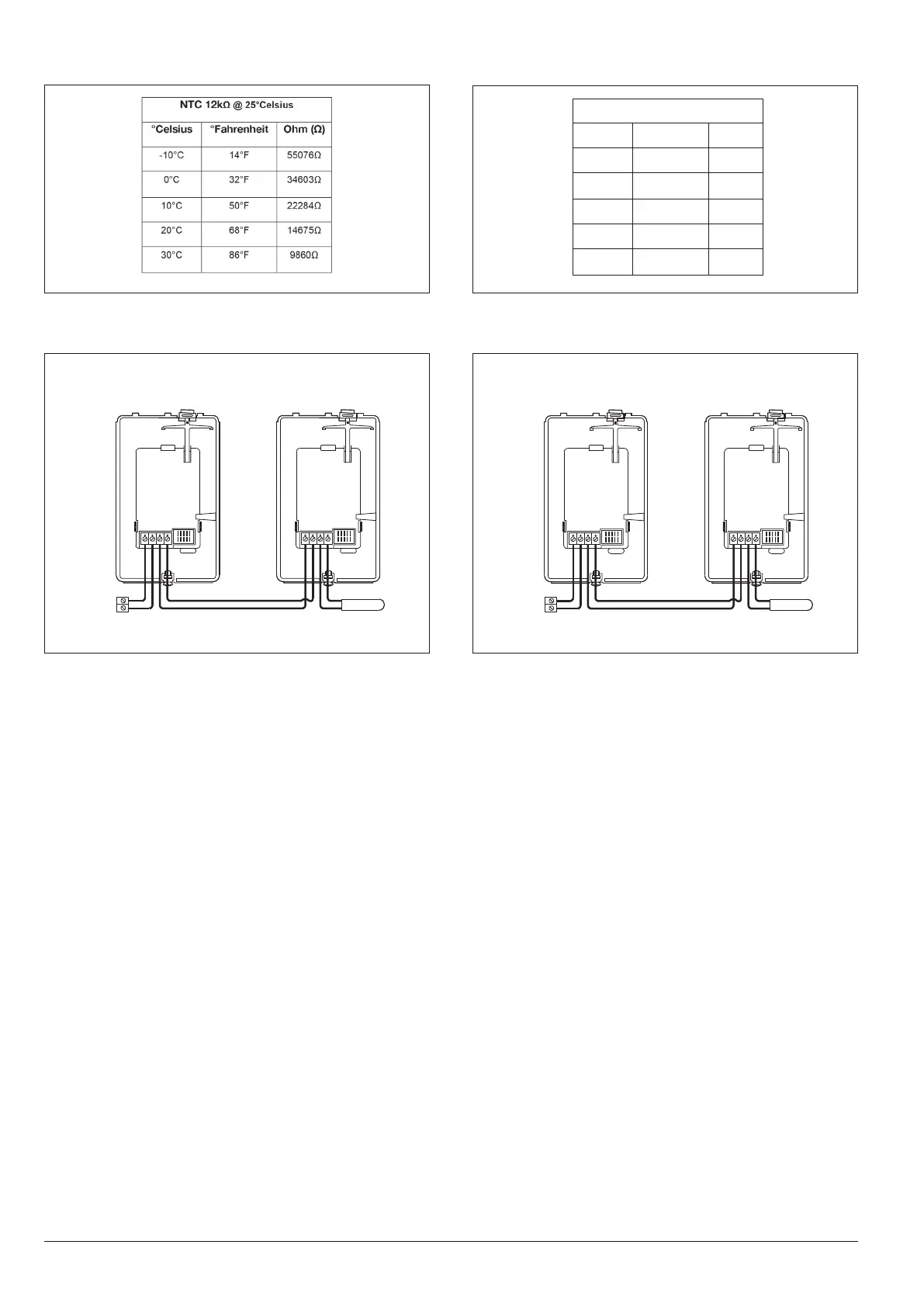

Fig. 5
POWER MODULE THERMOSTAT
A B C D
OUT
SENSOR
IN / SENSOR
C
D
USG - 4000
BR1015A02b
A B C D
OUT IN / SENSOR
Fig. 6
Udarbejdet af: LOA Udarbejdet d.: 18-01-2016 Side 1 af 1
© 20166 OJ ELECTRONICS A/S • STENAGER 13B • DK-6400 SØNDERBORG
NTC 10kΩ @ 25°Celsius
°Celsius °Fahrenheit Ohm (Ω)
-10°C 14°F 55329Ω
0°C 32°F 32650Ω
10°C 50°F 19902Ω
20°C 68°F 12491Ω
30°C 86°F 8055Ω
18-01-2015LOA: Modstandsværdierne til føler 38169, NTC 10k, floor sensor er blevet opdateret i.h.t. nyt
datablad (findes i AX).
Ny BR-tegning oprettes BR928A07c-10kOhm.
Fig. 5a
POWER MODULE THERMOSTAT
A B C D
OUT
SENSOR
IN / SENSOR
C
D
USG - 4000
BR1015A02c
A B C D
OUT IN / SENSOR 10 kOhm
10 kOhm
Fig. 6a
BR928A07b BR1015A02b
BR1015A02c
BR928A07c
