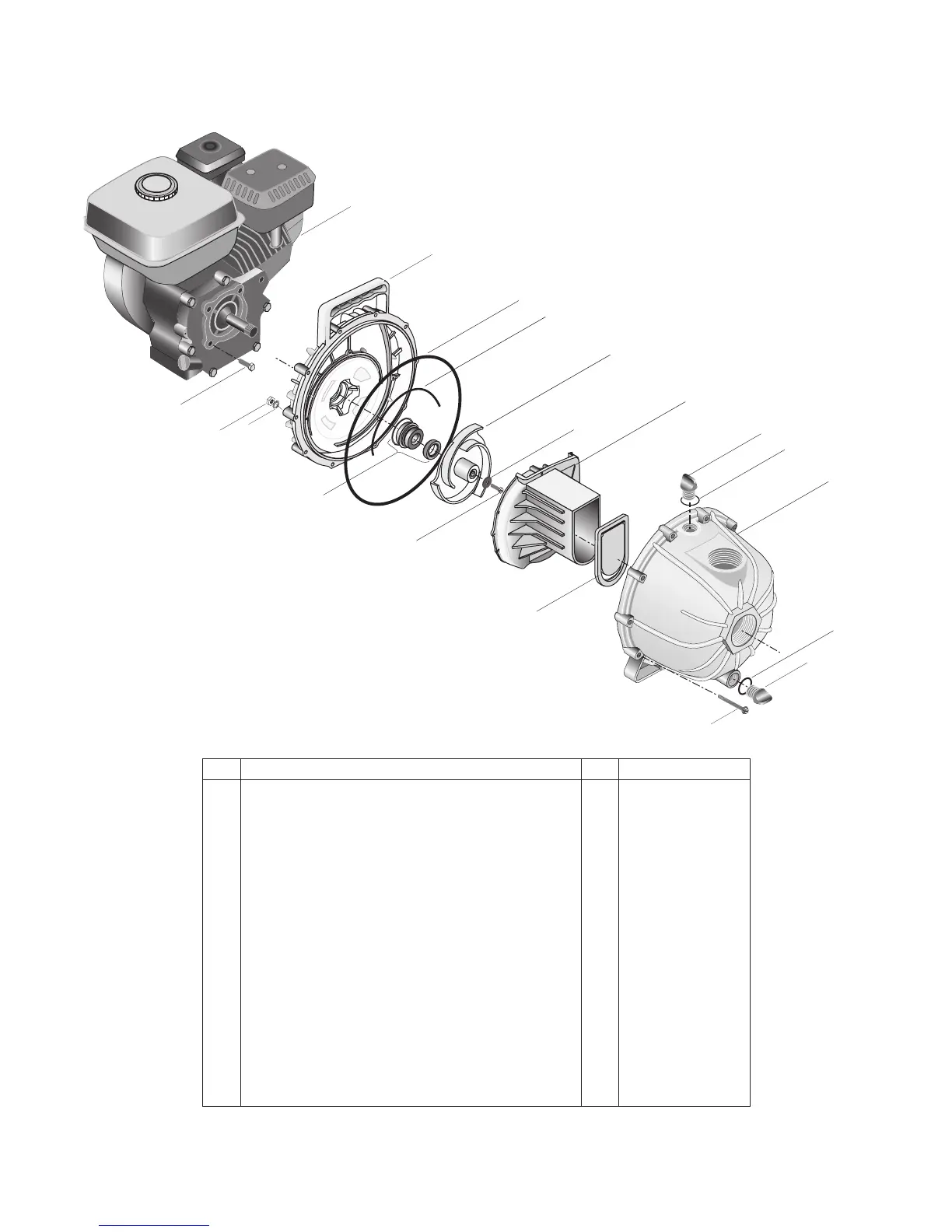

Vue éclatée de la pompe
• Pièces pas illustrées.
† À acheter localement.
* Au besoin, remplacer toute la pompe.
Réf. Désignation Qté Numéro de pièce
1 Moteur 1 *
2 Vis de fixation du moteur – 5/16-24 x 0,75 4 †
3 Plaque d’étanchéité 1 M13906
4 Joint torique, corps de la pompe 1 M13910
5 Joint du diffuseur (segment joint torique) 1 M13918
6 Joint mécanique 1 M13914
7 Impulseur 1 M13908
8 Vis de l’impulseur, 5/16-24 x 1,25 1 S23562
9 Rondelle en caoutchouc pour la vis de l’impulseur 1 M13913
10 Diffuseur 1 M13907
11 Clapet à battant 1 M13909
12 Bouchon 2 M13911
12A Joint torique, bouchon 2 M13912
13 Corps de la pompe 1 M13905
14 Vis à métaux à tête hexagonale, 1/4-20x2,5 10 †
15 Écrous, 1/4-20 10 †
16 Rondelle-frein 10 †
• Vis autotaraudeuse, n° 6 x 1/2 2 †
• Vis autotaraudeuse, n° 10 x 1 1/2 1 †
