Pour être sûr que le relais de démarrage fonctionnera
et que les surcharges ne provoqueront pas des
«déclenchements intempestifs», installer la boîte de
commande en orientant son dessus vers le haut.
Câbler la boîte de commande comme il est indiqué
aux Fig. 1A et Fig. 1B. La pompe ne fonctionnera pas
sans une boîte de commande. Sur les boîtes de luxe,
un interrupteur ou un fil volant doit être branché entre
les bornes «SW» et «L2». Les moteurs à trois fils
brûleront si une boîte de commande n’est pas utilisée.
L’installation doit comprendre une protection des cir-
cuits et des éléments conformément au code de la
municipalité, au National Electrical Code des États-
Unis ou au Code canadien de l’électricité.
Si le dispositif de protection principal entre les sur-
charges thermiques se déclenche, voir :
1. si un condensateur n’est pas en court-circuit.
2. s’il n’y a pas de problèmes de tension.
3. si la pompe n’est pas surchargée ou bloquée.
NOTA : Assortir le moteur à la boîte de commande,
comme il est indiqué ci-dessous.
TABLEAU IV : Choix des boîtes de
commande
N° de N° de boîtes
ch Tension moteur de commande
1/2 230 G43A0005A2 FP217-810
3/4 230 G43A0007A2 FP217-811
1 230 G43A0010A2 FP217-812
1-1/2 230 G43A0015A2 FP3492

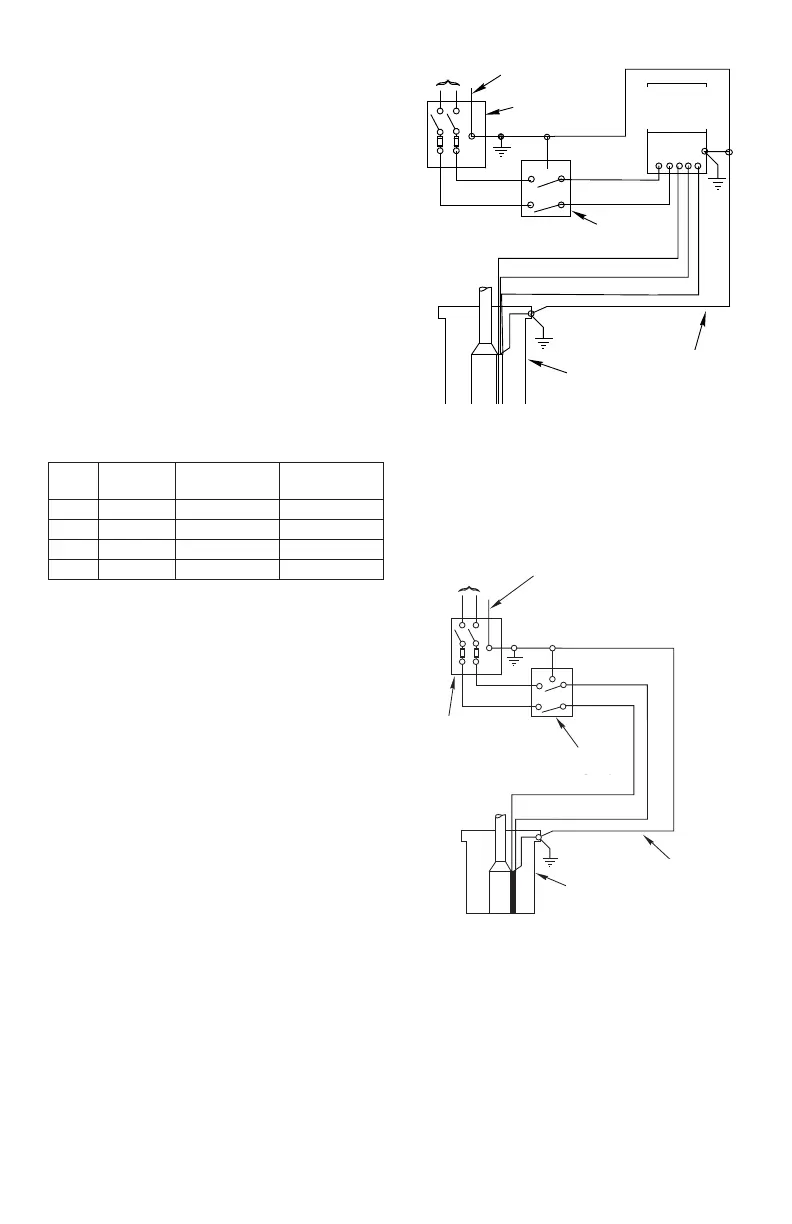

FIGURE 1A - Boîte de coupure rapide à 3 fils. Pour
brancher la boîte de commande, respecter la couleur
des fils (jaune à Y (yellow), rouge à R (red), noir à B
(black)).
FIGURE 1B - Courant monophasé, mises à la terre à
2 fils. Les pompes à 2 fils comportent deux fils
branchés entre le courant électrique (noir) et un fil de
mise à la masse (vert). La boîte de commande n’est
pas nécessaire. C’est l’information correcte seulement
pour le raccordement des moteurs à 2 fils de 115 et
de 230 volts.
Terre
Pressostat
Tubage
du puits
Boîte de
commande
Rouge
Jaune
Noir
Terre
Sectionneur
à fusibles
Ligne 115 V
ou 230 V
Terre
Sectionneur
à fusibles
Pressostat
Noir
Noir
Tubage
du puits
Terre (vert)
Vers le secteur
15
