212516 D/GB
5
D
4.0 Transport
Achtung! Lieferung unbedingt auf Vollständigkeit und Schäden überprüfen!
Transportschäden sind umgehend dem Frachtführer (Spedition, Post, Bahn etc.) zu melden.
(siehe gelbes Merkblatt). Die Maschine ist für den Transport mit Gabelstapler oder Hubwagen geeignet.
Es gelten die üblichen und örtlich geltenden Bestimmungen für den Transport von Maschinen.
5.0 Aufstellen der Maschine
Die Bohrmaschine wird auf einem festen Untergrund aufgestellt und mit einer Wasserwaage ausgerichtet. Wird
die Maschine mit dem Untergrund verschraubt, ist unbedingt darauf zu achten, daß die Grundplatte nicht
verspannt wird. Zu empfehlen ist dabei die Verwendung von schwingungsdämpfenden Elementen.
6.0 Installation
Die Maschine ist betriebsbereit installiert. Der Netzanschluss erfolgt gemäß Schaltplan.
Bitte prüfen Sie, ob Stromart, Stromspannung und Absicherung mit den vorgeschriebenen Werten
übereinstimmen. Ein Schutzleiteranschluss muss vorhanden sein. Netzabsicherung 16A.
Bauart bedingt ist der Ableitstrom größer 3,5 mA. Der Ersatzableitstrom TEA sollte <15 mA sein.
Der Differenzstrom sollte <7,5 mA sein. Wir bitten um entsprechende Beachtung bei der Durchführung von
Maschinentests im Rahmen der Arbeitssicherheit.
7.0 Inbetriebnahme
Die mit Rostschutz bestrichenen Teile sind sorgfältig zu reinigen. Die Säule ist anschließend einzuölen, der Tisch
mehrmals zu verstellen. Der Not-Aus Schlagtaster muß entriegelt sein. Der elektrisch verriegelte Bohrschutz
muß geschlossen (Schutzposition) sein.
Achtung! Vor öffnen des Gehäuses Netzstecker ziehen und mindestens 15 MINUTEN WARTEN - damit sich die
DC-Bus Kondensatoren entladen können.
8.0 Drehzahlanzeige
Bei allen Maschinen ist die Drehzahl an der Front der Bohrmaschine digital abzulesen (Genauigkeit 10 U/min).
9.0 Bohrtiefenanzeige
Bei allen Maschinen kann die jeweils eingestellte Bohrtiefe digital abgelesen werden.
Zur groben Einstellung kann die Bohrtiefe zusätzlich am Anschlagring an der Skala abgelesen werden.
10.0 Einstellen der Bohrtiefe
Das Bohrwerkzeug auf das Werkstück aufsetzen und mit dem Bohrhebel festhalten, Digitalanzeige nullen.
Beim Bohren kann nun jederzeit die erreichte Bohrtiefe digital abgelesen werden. Der Anschlagring kann hierbei
als Festanschlag dienen.
Zur groben Einstellung, kann zusätzlich der Anschlagring verwendet werden. Dazu diesen nach rechts ziehen,
gewünschte Bohrtiefe wählen, Anschlagring nach links drücken und auf "0" rückwärts bohren.
11.0 Pinolenvorschub
Der manuelle Vorschub wird über die Bohrhebel erzeugt.
12.0 Höhenverstellung
12.1 Bei Maschinen mit Zahnstangenverstellung: Zum Verstellen des Tisches bzw. Kopfes
die Tischklemmung lösen und mittels Handkurbel verstellen.

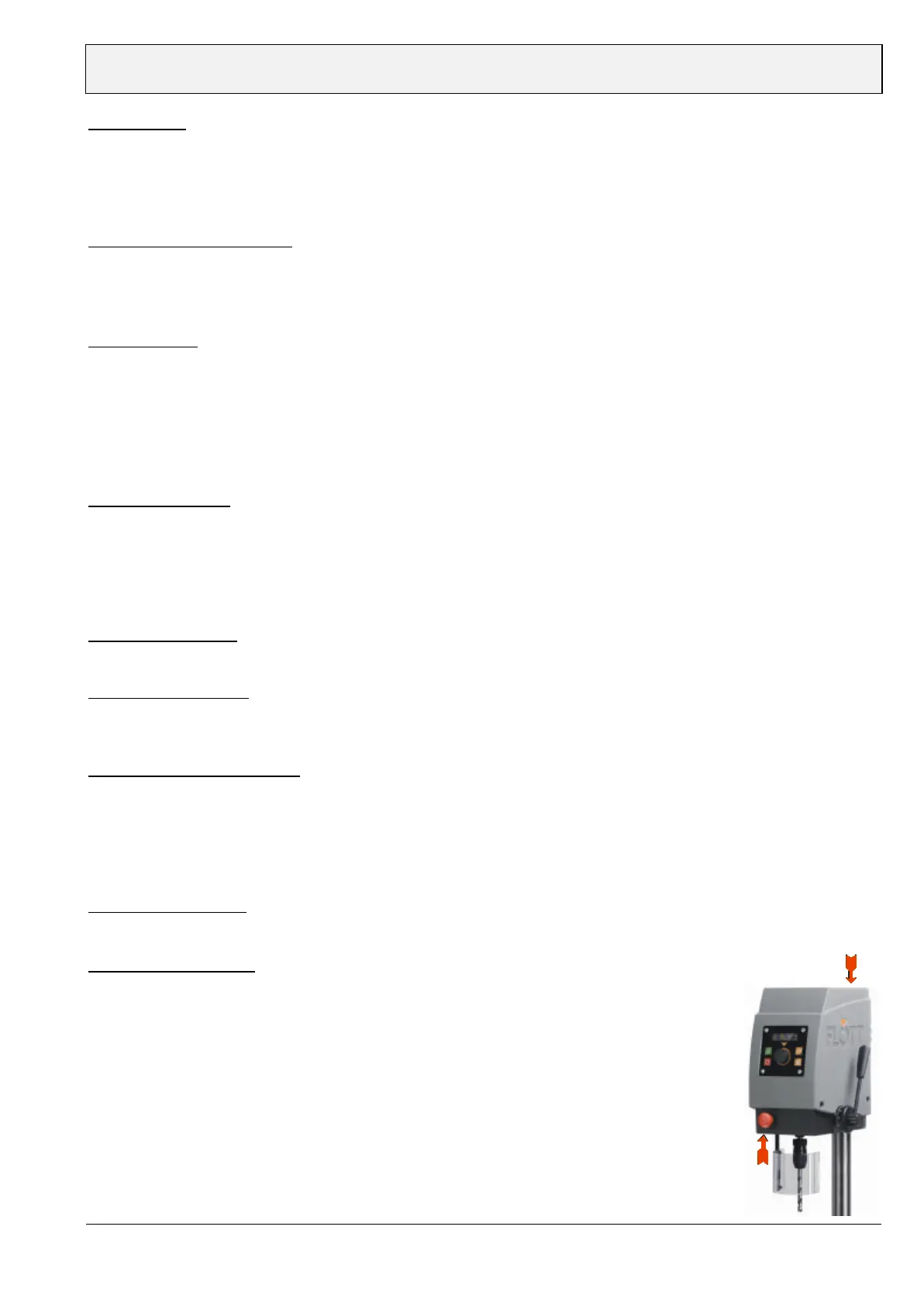

12.2 Bei Maschinen ohne Zahnstangenverstellung: Um den Maschinenkopf nach oben zu
verstellen, den Spannhebel lösen, dann den Maschinenkopf vorne anheben bis zum
Erreichen der gewünschten Position, den Spannhebel wieder festziehen. Um den
Maschinenkopf abzusenken, den Spannhebel lösen, dann den Maschinenkopf an der Haube
in Position der Säule nach unten drücken. Nach Erreichen der gewünschten Position den
Spannhebel wieder festziehen. (siehe Abb. TB 10 Plus, Turbo Drill)
