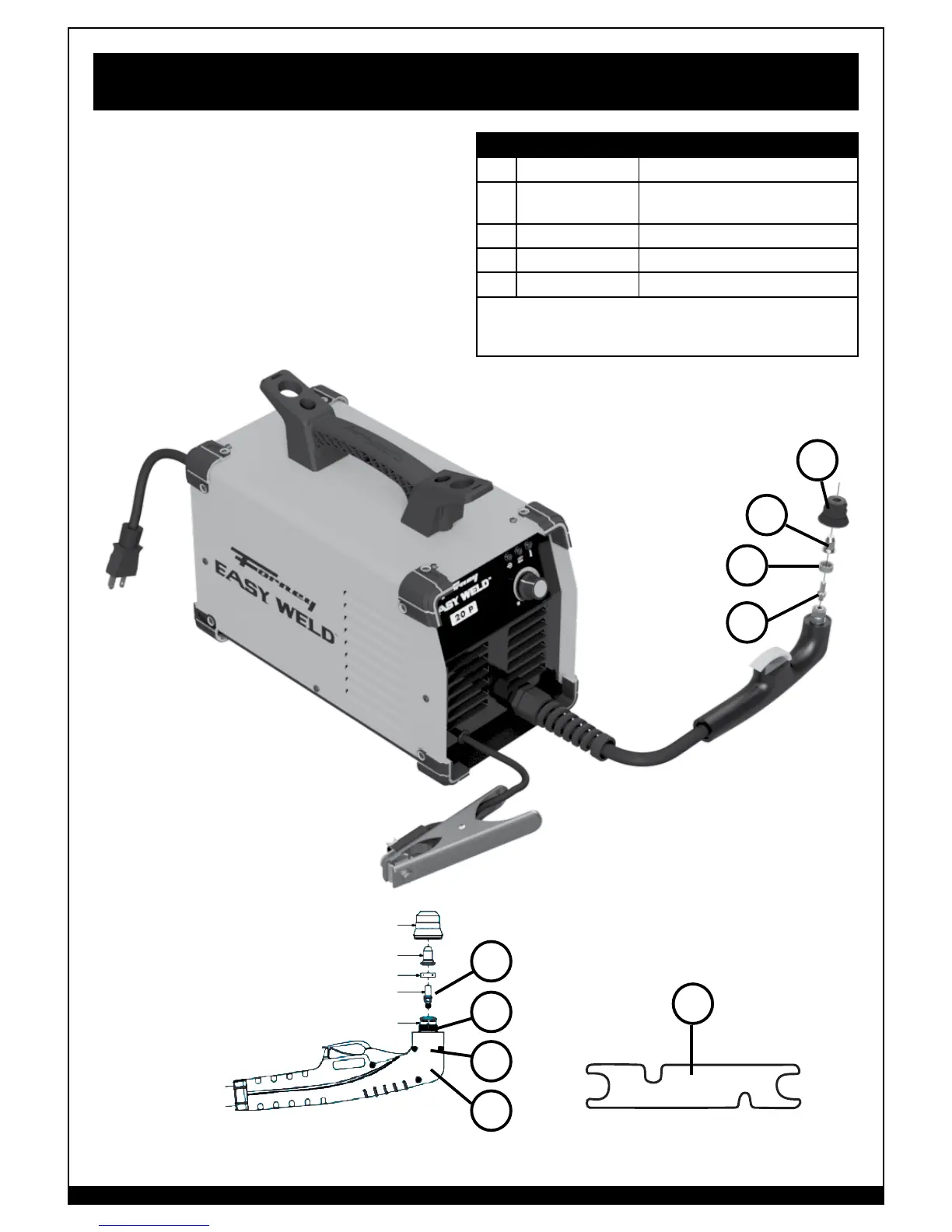

Diagrama de las piezas de la máquina y listado de las piezas
consumibles
NRO. NÚMERO DE PIEZA DESCRIPCIÓN DEL ARTÍCULO
1 85755 / 85392* Electrodo
2 85393
Anillo difusor de aire (anillo
espiral)
3 85392* Punta de corte
4 85394 Tapa protectora
5 85396 Llave para electrodo
*85392 es un paquete de 4 piezas consumibles que
contiene 2 electrodos y 2 puntas de corte. 85755 es un
paquete de 2 electrodos.
2
4
1
3
TAPA PROTECTORA CON DOS ORIFICIOS
PUNTA DE CORTE CON
ORIFICIO DE ø0,65 mm
ANILLO DIFUSOR DE AIRE
ELECTRODO
CUERPO DE LA ANTORCHA
ENSAMBLAJE CORRECTO DE LAS PIEZAS
CONSUMIBLES PARA EL CABEZAL DE LA
ANTORCHA DE PLASMA
4
3
2
1
LLAVE PARA ELECTRODO (1)
5
