Fortin EVO-START2ANT - EVO-ONE Connection 2: Low Power

Page 4 / 17
EVO-START2
ANT

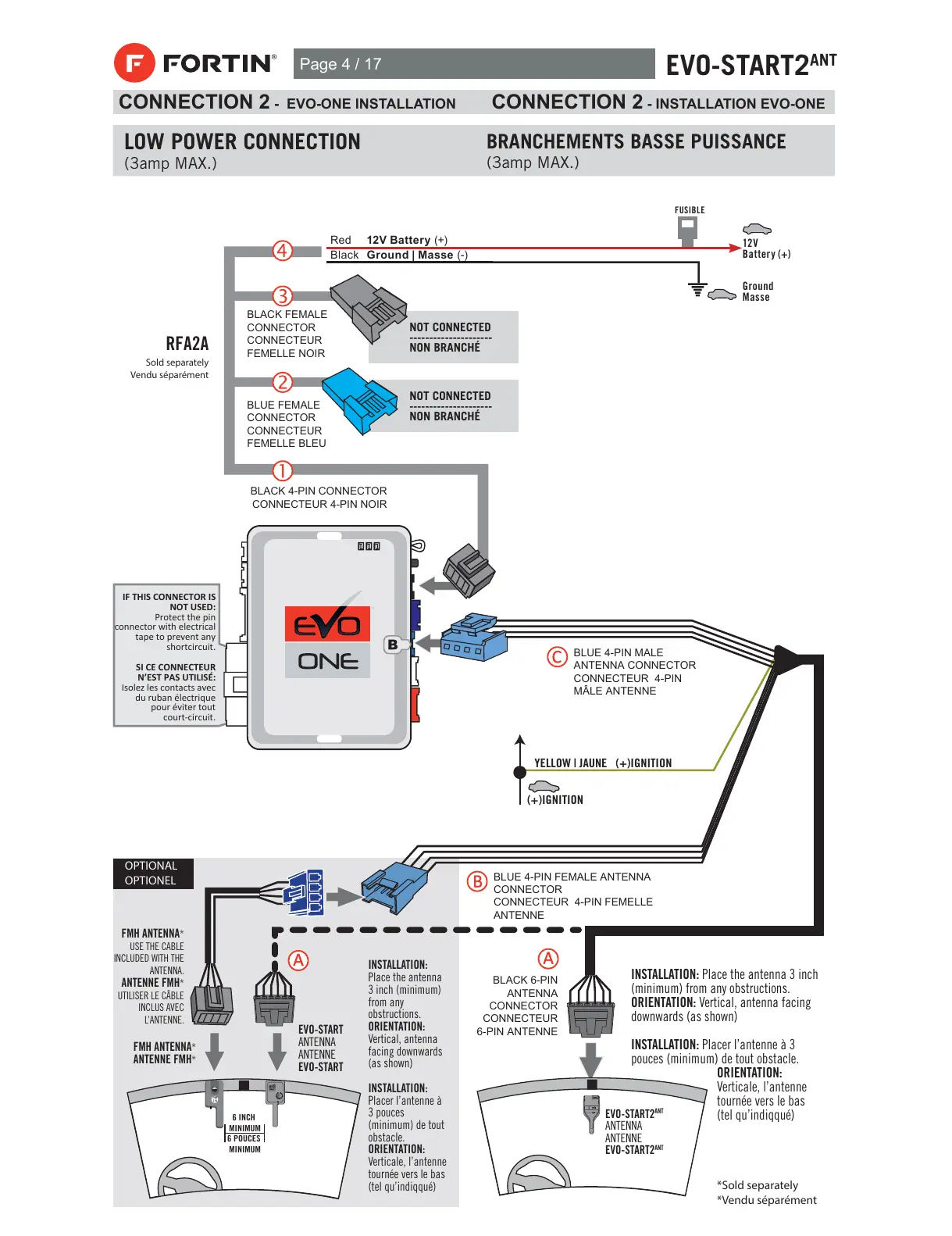

CONNECTION 2 - EVO-ONE INSTALLATION CONNECTION 2 - INSTALLATION EVO-ONE
LOW POWER CONNECTION
(3amp MAX.)
BRANCHEMENTS BASSE PUISSANCE
(3amp MAX.)
EVO-START2
ANT
ANTENNA
ANTENNE
EVO-START2
ANT
INSTALLATION: Place the antenna 3 inch
(minimum) from any obstructions.
ORIENTATION: Vertical, antenna facing
downwards (as shown)
INSTALLATION: Placer l’antenne à 3
pouces (minimum) de tout obstacle.
ORIENTATION:
Verticale, l’antenne
tournée vers le bas
(tel qu’indiqqué)
*Sold separately
*Vendu séparément
BLACK 6-PIN
ANTENNA
CONNECTOR
CONNECTEUR
6-PIN ANTENNE
EVO-START
ANTENNA
ANTENNE
EVO-START
FMH
2-W
INSTALLATION:
Place the antenna
3 inch (minimum)
from any
obstructions.
ORIENTATION:
Vertical, antenna
facing downwards
(as shown)
INSTALLATION:
Placer l’antenne à
3 pouces
(minimum) de tout
obstacle.
ORIENTATION:
Verticale, l’antenne
tournée vers le bas
(tel qu’indiqqué)
6 INCH
MINIMUM
6 POUCES
MINIMUM
FMH ANTENNA*
ANTENNE FMH*
FMH ANTENNA*
USE THE CABLE
INCLUDED WITH THE
ANTENNA.
ANTENNE FMH*
UTILISER LE CÂBLE
INCLUS AVEC
L’ANTENNE.
OPTIONAL
OPTIONEL
BLUE 4-PIN FEMALE ANTENNA
CONNECTOR
CONNECTEUR 4-PIN FEMELLE
ANTENNE
YELLOW | JAUNE (+)IGNITION
(+)IGNITION
IF THIS CONNECTOR IS
NOT USED:
Protect the pin
connector with electrical
tape to prevent any
shortcircuit.
SI CE CONNECTEUR
N’EST PAS UTILISÉ:
Isolez les contacts avec
du ruban électrique
pour éviter tout
court-circuit.
Red 12V Battery (+)
Black Ground | Masse (-)
FUSIBLE
12V
Battery (+)
Ground
Masse
RFA2A
BLUE FEMALE
CONNECTOR
CONNECTEUR
FEMELLE BLEU
BLACK FEMALE
CONNECTOR
CONNECTEUR
FEMELLE NOIR
NOT CONNECTED
---------------------
NON BRANCHÉ
NOT CONNECTED
---------------------
NON BRANCHÉ
BLACK 4-PIN CONNECTOR
CONNECTEUR 4-PIN NOIR
Sold separately
Vendu séparément
BLUE 4-PIN MALE
ANTENNA CONNECTOR
CONNECTEUR 4-PIN
MÂLE ANTENNE
