VC-8
5

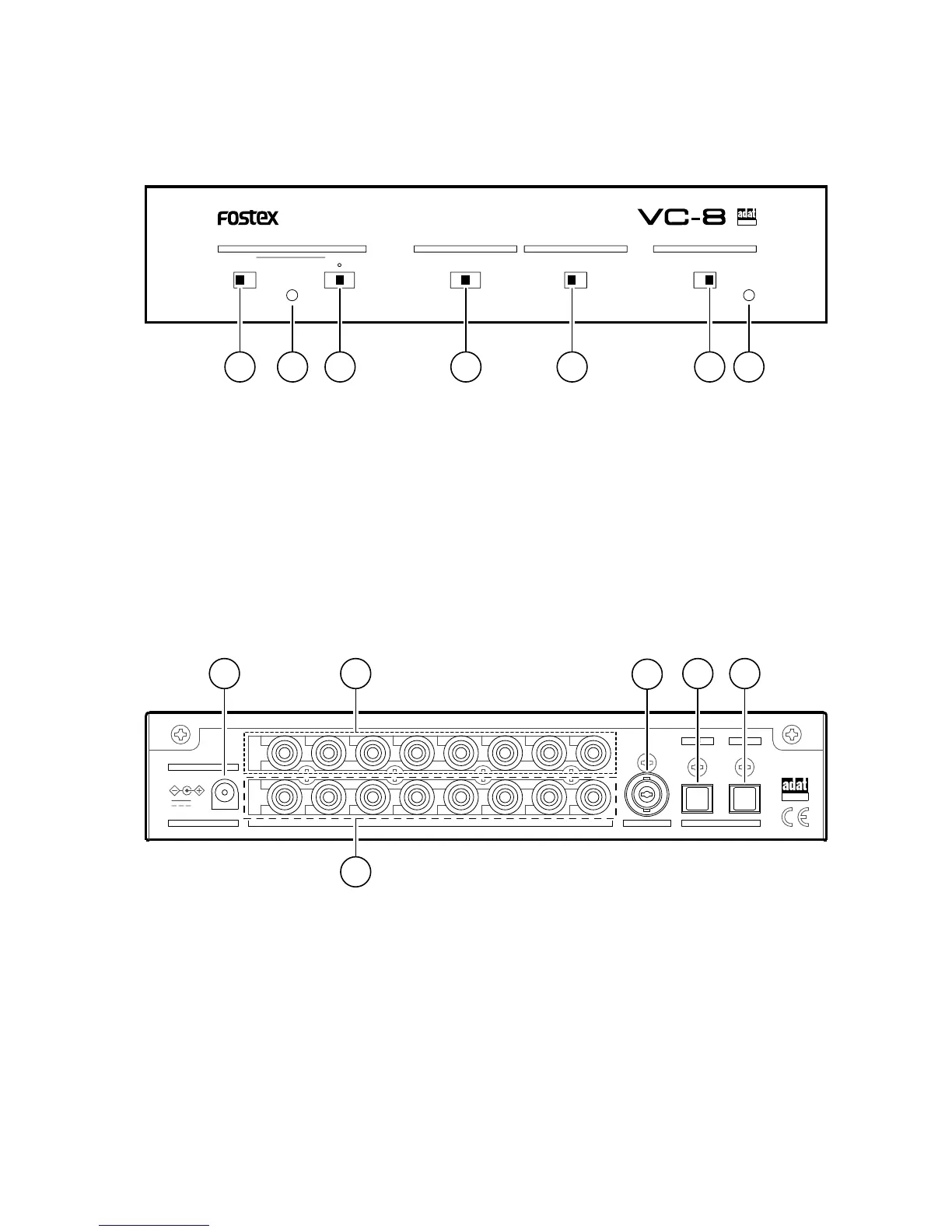

2. CONTROLS, INDICATORS AND CONNECTORS
1. WORD IN terminate switch
2. LOCKED LED
3. CLOCK select switch
4. ANALOG INPUT MODE switch
5. DIGITAL MODE select switch
6. POWER switch
7. POWER LED
8. DC IN jack [Center: Plus +]
9. ANALOG INPUT connectors 1~8 [RCA]
10. ANALOG OUTPUT connectors 1~8 [RCA]
11. WORD IN connector [BNC]
12. DIGITAL INPUT connectors [Square shape optical]
13. DIGITAL OUTPUT connectors [Square shape optical]
< Front Side >
< Rear Side >
75
OFFON
ANALOG INPUT MODECLOCK DIGITAL MODE
ADAT/ANALOG CONVERTER
POWER
WORD
1-4 1-81-2 ONSTBYINT(44.1k)OPTICAL
LOCKED
S/P DIFADAT
OPTICAL
5432167
AD-12A ONLY
IN
OUT
WORD IN DIGITAL
OUTIN54321
54321
ANALOG
76
768
8
12V
DC IN
OPTICAL
8 9
10
11
1312
