FOTILE Performance Series - Liste des Accessoires; Liste des Produits Dans Lemballage; Procédure Dinstallation

- 68 - - 69 -
de gaz et d’autres produits cachés.
• Le conduit de fumée doit toujours gagner
l’extérieur.
• Pour réduire le risque d’incendie, l’air sortant
doit être évacué à l’extérieur. Ne pas rejeter
l’air sortant dans des espaces à l’intérieur des
murs ou des plafonds, ni dans le grenier ou le
garage.

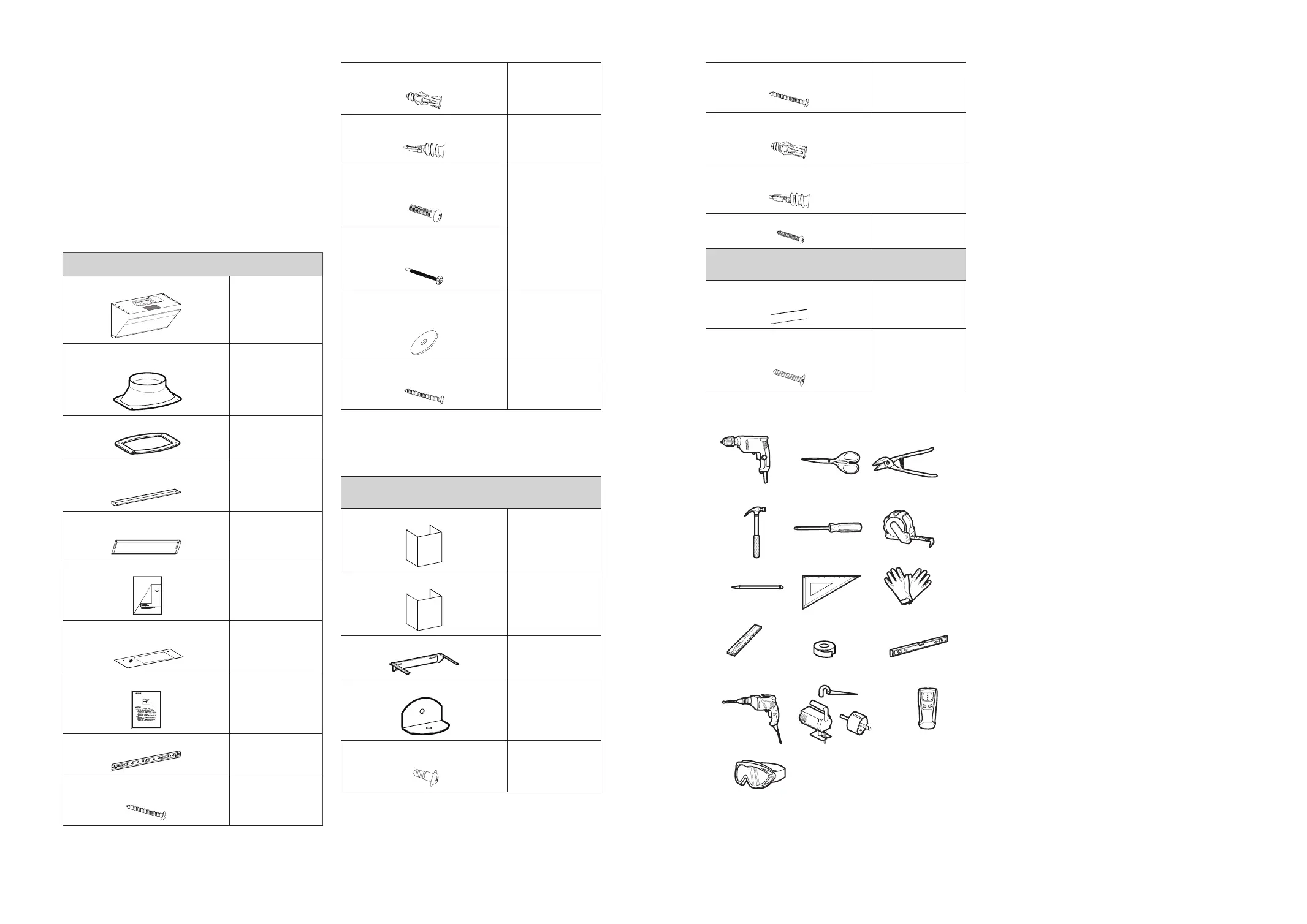

6.3 Liste des accessoires
Liste des produits dans l’emballage :
Conguration standard
Machine principale
1
Couvercle pour l’orice
d’échappement
1
Joint d’étanchéité
1
Coupe d’huile
(JQG7505/JQG7505-W)
1
Coupe d’huile
(JQG9006/JQG9006-W)
2
Notice d’utilisation
1
Papier sur les dimensions
d’installation
1
Carte de garantie
1
Accroche pour l’appareil principal
1
Boulon de crochet
#8×1 7/16"(ST4,2×36mm)
4
Tuyau d’expansion de carreau
φ1/4"×1 5/16"(φ5,3×32mm)
4
Tuyau d’expansion de plaque
φ3/16"×1 5/8"(φ4×40mm)
4
Vis pour le couvercle d’orice
d’échappement
#8×3/4"(M4×18mm)
4
Vis de xation pour l’armoire du
dessus
#10×2 13/16"(M5×70mm)
4
( Une des vis
est une vis de
rechange)
Rondelle de vis de xation de
plaque d’armoire supérieure
φ1 5/16"(φ32mm)
4
(dont 1 de
secours)
Vis de bois
#10×2 9/16"(ST5×65mm)
4
Les accessoires ci-dessous sont à acheter
(auprès d'un point de vente agréé de Fotile)
Accessoires pour l’installation du capot extérieur
(à option)
Capot extérieur du ventilateur
1
Capot décoratif
1
Accroche pour le capot décoratif
1
Blocs de sécurité
1
Vis de support
#8×7/16"(M4×10mm)
4
Boulon de crochet
#8×1 7/16"(ST4,2×36mm)
3
Tuyau d’expansion de carreau
φ1/4"×1 5/16"(φ5,3×32mm)
3
Tuyau d’expansion de plaque
φ3/16"×1 5/8"(φ4×40mm)
3
Vis #4×3/4"(ST2,9×19mm)
2
Accessoires pour l’installation de la plaque décorative
(à option)
Plaque décorative
6"(152,4mm) ou 4"(101,6mm)
1
Vis de xation pour la plaque
décorative
#6×1 7/16"(ST3,5×35mm)
4
6.4 Liste des produits dans l’emballage :
Marteau
Crayon
Tasseau
Niveau à bulle 1
Détecteur de bois
Ciseaux
Tournevis cruciforme
Équerre à dessine
Perceuse
Lunettes de protection
Cisailles
Mètre
Gants
Ruban adhésif
Scie
Tournevis électriquev
6.5 Procédure d’installation :
Afin de garantir la sécurité et l’optimalisation
du fonctionnement de l’appareil, nous vous
recommandons de l’installer à la hauteur
suivante : entre 9/16"(750mm) (compris) et
32 1/2"(825mm) (compris). Cette hauteur
d'installation convient uniquement à la cuisinière
électrique. Si la hotte est installée au-dessus
de la cuisinière à gaz, la distance min. entre la
surface d’appui de l'appareil de cuisson sur la
cuisinière et la partie la plus basse de la hotte
doit être d'au moins 24" (610mm) (Etats-Unis)
/ 25 5/8" (650mm) (Canada). Si les instructions
d'installation de la cuisinière à gaz demandent
une distance d'installation plus importante,
suivre ces instructions. La hauteur d'installation
de la hotte est une valeur recommandée, la
disposition de meuble et de hotte dans la
gure est uniquement à titre indicatif, lorsque la
hauteur d'installation du produit (c'est-à-dire la
distance entre la surface d’appui de l'appareil
de cuisson sur la cuisinière et la partie la plus
basse de la hotte) est inférieure à 24" ( 610mm)
(Etats-Unis) / 25 5/8" (650mm) (Canada),
toutes les pièces en dessous de 24"(610mm)
(Etats-Unis) / 25 5/8" (650mm) (Canada) sont
toutes les parties ininammables de la hotte ou
les pièces qui fonctionnent sous une tension
sûre et très basse, et lorsque ces pièces sont
déformées, cela n'affectera pas la protection
contre le contact avec les pièces sous tension.
Pour assurer une bonne extraction des fumées,
veuillez installer la hotte aspirante dans la limite
de la hauteur d'installation recommandée.
Dans le cas où la hauteur d'installation réelle
dépasse la limite de la hauteur d'installation
recommandée, alors l’efcacité du produit peut
être affectée dans une certaine mesure.
Si la loi a prévu une hauteur d'installation de
hottes aspirantes dans votre région, nous
vous conseillons de respecter la législation en
vigueur.
Il existe trois modes d’installation pour cet
appareil, avec ou sans l’armoire en haut.
Attention :
1. Au moins une des vis de bois(#10×2 9/16"
