FOTILE Performance Series - 二 产品尺寸; 三 零配件一览表

- 10 - - 11 -
外罩装配附件（选配）
风机外罩
1个
装饰罩
1个
装饰罩挂钩
1个
安全挡块
1个
外罩螺钉
#8×7/16"(M4×10mm)
4颗
挂钩螺钉
#8×1 7/16"(ST4.2×36mm)
3颗
灰板膨胀管
φ3/16"×1 5/8"(φ4×40mm)
3个
瓷砖膨胀管
φ1/4"×1 5/16"(φ5.3×32mm)
3个
螺钉
#4×3/4"(ST2.9×19mm)
2颗
装饰板装配附件（选配）
6"(152.4mm) 或 4"(101.6mm)
装饰板
1块
固定装饰板木螺钉
#6×1 7/16"(ST3.5×35mm)
4颗
以下配件须另外单独购买（请联系方太授权网点）警告：
为降低火灾、电击或人身伤害危险，请注意以
下事项：
1. 油烟机的安装以及电路的设置必须要由有经验的
专业人员进行，非专业人员请勿安装。在安装时要
遵守所有相关的法规、标准，包括与火灾有关的说
明。正确安装是安装人员的责任。由于安装不当导
致的产品故障不包括在方太保修范围内。
2. 为确保安全和安装顺利，请使用随机附件进行安
装；安装膨胀管时，膨胀管与墙孔的配合一定要紧密，
严禁钻孔过大，以免膨胀管松动，造成意外跌落！
3. 油烟机应使用专用电源插座，并且专用电源插座应
有可靠接地。因电源线中途连接、使用延长线以及多
口配线器时易发生触电、插头插座发热以及火灾。
装电线前请切断电源，请确保采取合理措施避免意
外电源接通。
4. 安装时不能接通电，应在主电源箱中关闭电源。
如果电源线损坏，必须由制造厂商或其服务代理提
供的单独特配电源线或套件进行替换。
5. 用户自行安装易发生触电、脱落、起火等危险。
非专业人员请勿拆卸、安装及维修油烟机。
人身伤害危险：
在移动油烟机进行安装、清洁或者修理前，务
必切断电源，以免触电。
油烟机可能有非常锋利的边，在进行安装、清
洁或修理时，应佩戴合格的防护手套，以防被
油烟机内金属板快口等划伤和擦伤。
安装前的警告 :
为了不对油烟机造成损害，请确保不要让杂物
等进入排风口。
直线、较短的出风管布置将使得油烟机的排烟
更加顺畅。
尽量避免使用过长以及有较多弯道的出风管，
使用这些管道将影响油烟机的排烟效果。
出风管与墙孔的连接处使用管道胶严格进行密
封。必须确保出风管与出风罩连接牢固，并用铝
箔胶带密封。
墙洞过小会影响排烟效果，在保证安全的前提
下，建议扩孔至 6"(152.4mm) 或以上。
本产品上使用的都为公制尺寸螺钉，请不要随
意使用不符合规格要求的螺钉。

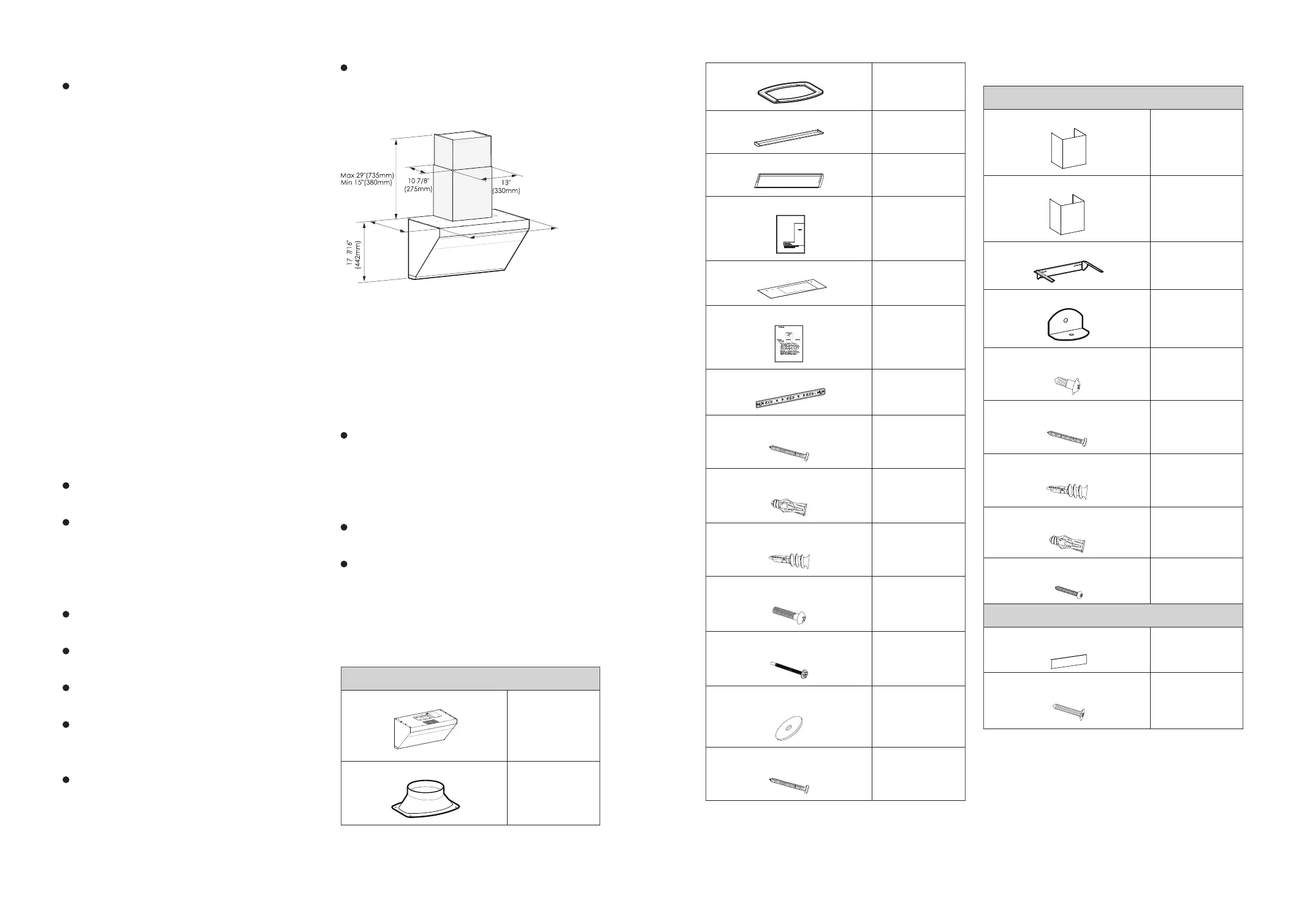

二、产品尺寸
187/16"
(467mm)
297/8"(758mm)
(JQG7505/JQG7505-W)
357/8"(910mm)
(JQG9006/JQG9006-W)
墙面安装
安装油烟机的墙壁要有足够的支撑强度，对于中
空墙壁，中空板实心层的厚度必须大于 1 3/16"
（30mm）以上 , 对于混凝土墙壁可直接打安装孔。
整机必须牢固安装在墙壁上。
安装烟管
人身伤害危险：在油烟机进行安装、清洁或者
修理前，务必切断电源，以免触电。油烟机可
能有非常锋利的边，在进行安装、清洁或修理
时，应佩戴合格的防护手套，以防被油烟机内
金属板快口等划伤和擦伤。
当在墙上或天花板上开凿或钻孔时，请注意不
要损坏电线以及其他隐藏的产品。
安装管道的烟机必须总是外排。
为了避免火灾的发生，请将废气排到室外。请
不要将废气排到墙面或天花板内空间，或者阁楼、
窄小空间或车库中。
三、零配件一览表
装箱单
标准配置
主机
1台
出风罩
1个
密封垫
1个
油杯（JQG7505/JQG7505-W)
1个
油杯（JQG9006/JQG9006-W）
2个
使用说明书
1本
开孔尺寸纸
1张
保修卡
1张
主机挂钩
1个
挂钩螺钉
#8×1 7/16"(ST4.2×36mm)
4颗
瓷砖膨胀管
φ1/4"×1 5/16"(φ5.3×32mm)
4个
灰板膨胀管
φ3/16"×1 5/8"(φ4×40mm)
4个
出风罩螺钉
#8×3/4"(M4×18mm)
4颗
上柜板固定螺钉
#10×2 13/16"(M5×70mm)
4颗
（其中 1 颗备用）
上柜板固定螺钉垫圈
φ1 5/16"(φ32mm)
4个
（其中 1 个备用）
木螺钉
#10×2 9/16"(ST5×65mm)
4颗
