- 12 - - 13 -
部最低点为基准确认挂钩安装位置，做好打孔标
志。尺寸为：上柜板底部最低点到挂钩孔中心距
16"（405mm）
孔A
区域C
孔B
孔A
区域C
孔B
注 意： 主机挂钩必须有一个木螺钉(#10×2
9/16"(ST5×65mm)) 要固定在木柱上。
图上孔A、孔B必须固定螺钉，区域C挂钩
孔位能对应木柱部分必须固定木螺钉 (#10×2
9/16"(ST5×65mm))。
4. 固定挂钩：
1）打孔标识处是瓷砖（大理石）：在打孔标识
处用电钻打 φ3/8"(φ8mm) 孔，并埋设瓷砖膨
胀管 (φ1/4"×1 5/16"(φ5.3×32mm))，用挂挂
钩 螺 钉 (#8×1 7/16"(ST4.2×36mm)) 固 定 挂
钩，并用水平尺确保挂钩水平。
2）打孔标识处是灰板：在打孔标识处
直接用螺丝刀将灰板膨胀管(φ3/16"×1
5/8"(φ4×40mm)) 拧进墙面，然后用挂钩螺钉
(#8×1 7/16"(ST4.2×36mm)) 固定挂钩，并用
水平尺确保挂钩水平。
5. 把开孔尺寸纸有开孔尺寸图的一面朝下贴在上
柜板底部，然后按开孔纸上要求开孔。

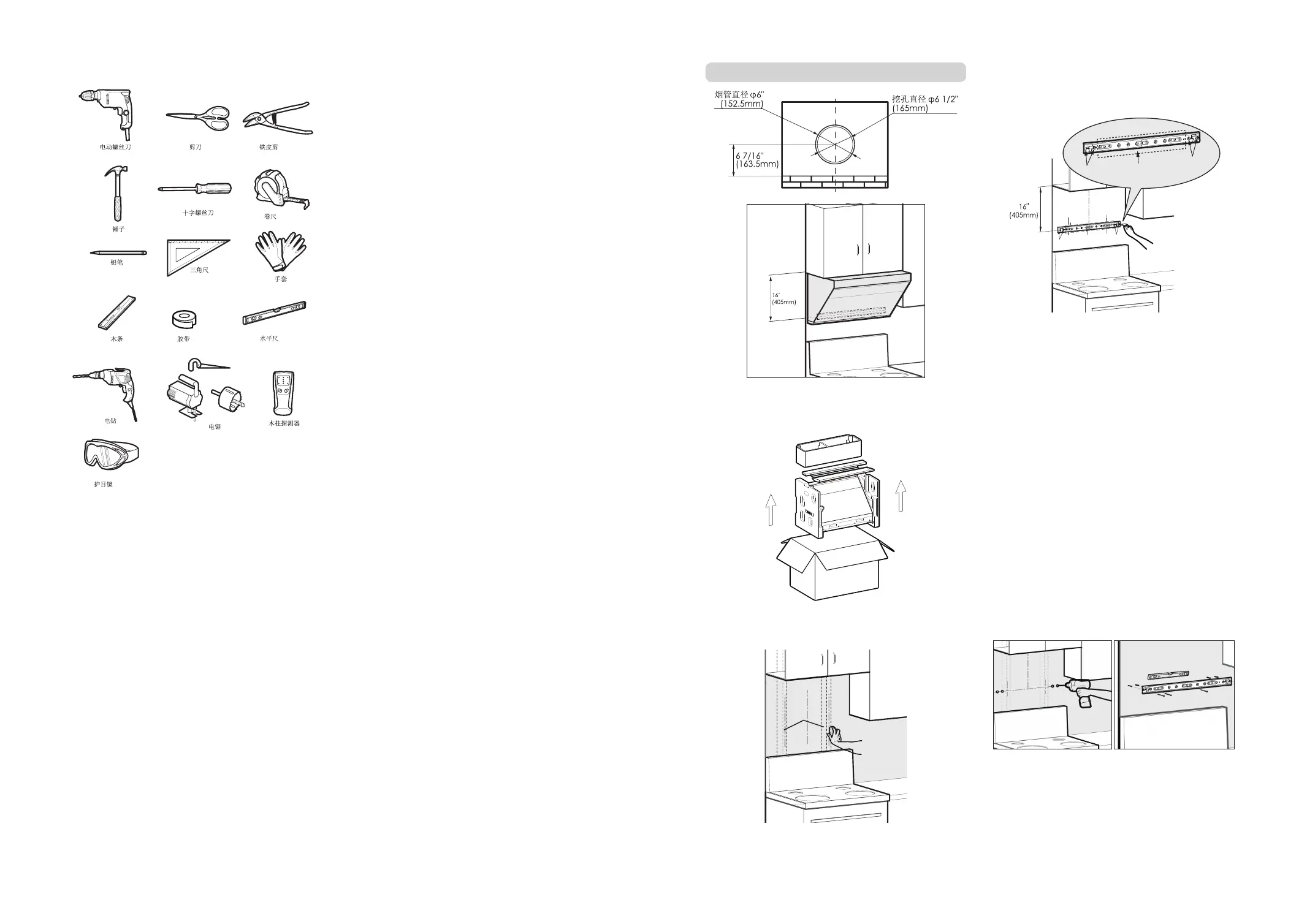

五、安装步骤
为保证油烟机使用安全和最佳吸油烟效果，
建议安装高度：从台面到油烟机顶部不得低
于 29 9/16"(750mm)， 最 高 不 要 超 过 32
1/2"(825mm)。此安装高度只适用于电灶，如
果吸油烟机安装在燃气炉灶上方，炉灶上烹调器
具的支承面与吸油烟机最低部位的最小距离应至
少为 24”(610mm)( 美国 )/25 5/8”(650mm)
( 加拿大 )。如燃气炉灶安装说明规定了较大的
安装距离则对此应予考虑。吸油烟机的安装高
四、安装工具
度为推荐值，图示橱柜与吸油烟机搭配示意仅
供参考，当本产品的安装高度 （即炉灶上烹饪
器具的支承面与吸油烟机最低部位的距离）低
于 24”(610mm)( 美 国 )/25 5/8”(650mm)
( 加 拿 大 ) 时， 低 于 24”(610mm)( 美 国 )/25
5/8”(650mm)( 加拿大 ) 部分的所有部件均为
吸油烟机的不易燃部件或工作在安全特低电压下
的部件，且这些部件变形时，不会影响对触及带
电部件的防护。
为保证吸油烟效果，请在推荐安装高度内安装吸
油烟机。若实际安装高度超过推荐安装高度，则
产品的吸油烟效果可能会受到一定影响。
如所属地区有相关法律规定油烟机安装高度，建
议遵守相关法律。
此油烟机安装分为有上柜、无上柜共三种安装方式。
注意：
1.主机挂钩必须有一个木螺钉(#10×2
9/16"(ST5×65mm)) 要固定在木柱上。
2. 如需在背面墙体开出风管出口，建议油烟机顶平
面到开孔中心点距离不低于 8"(203mm)。
警告：安装高度过低可能导致油烟机玻璃面板过度
受热，增加破碎的风险。
有上柜：
警告：请带防护手套操作。
1. 打开包装箱拿出主机，清点附件清单。
2. 在安装位置找到固定挂钩的木柱并用铅笔做好
标记。
木柱
3. 确认固定主机挂钩的位置：首先确认油烟机安
装中心点画一条垂直的中心线，然后以上柜板底
