木柱
3. 确认固定主机挂钩的位置：首先确认油烟机安
装中心点画一条垂直的中心线，然后以上柜板为
基准确认挂钩安装位置，做好打孔标志。尺寸为：
上柜底板上檐（装饰板与上柜板固定面）为定位
基准到挂钩孔中心点距离为 6" 装饰板 7 11/16"
（194.4mm），4" 装饰板 5 11/16"（143.6mm）
5 11/16"
(143.6mm)
or
7 11/16"
(194.4mm)
孔A
区域C
孔B
孔A
区域C 孔B
上柜底板上檐（装饰板与上
柜板固定面）为定位基准
注 意： 主机挂钩必须有一个木螺钉 (#10×2
9/16"(ST5×65mm)) 要固定在木柱上。
图上孔A、孔B必须固定螺钉，区域C挂钩
孔位能对应木柱部分必须固定木螺钉 (#10×2
9/16"(ST5×65mm))。
4. 固定挂钩：
1）打孔标识处是瓷砖（大理石）：在打孔标识
处用电钻打 φ3/8"(φ8mm) 孔，并埋设瓷砖膨
胀管 (φ1/4"×1 5/16"(φ5.3×32mm))，用挂钩
螺钉 (#8×1 7/16"(ST4.2×36mm)) 固定挂钩，
并用水平尺确保挂钩水平。
2）打孔标识处是灰板：在打孔标识处
直接用螺丝刀将灰板膨胀管(φ3/16"×1
5/8"(φ4×40mm)) 拧进墙面，然后用挂钩螺钉
注意：开孔要带上防护眼镜。
如遇底板靠墙一侧有木条，开孔纸 Rear Wall 侧
按此木条厚度裁剪。
如遇挂钩固定在瓷砖上，开孔纸 Rear Wall 一侧
应以瓷砖面为基准贴在上橱柜的底部。
6. 把整机两侧不锈钢表面和油杯保护膜撕掉。
7. 抬起主机倾斜着将背底部挂钩孔挂上挂钩，再
将烟机推上去靠紧墙壁。
注 意：为了安全你需要两个人来安装这个油烟机。
8. 用 3 颗 #10×2 13/16"(M5×70mm) 上柜板固
定螺钉和 3 个 φ1 5/16"(φ32mm) 上柜板固定螺
钉垫圈固定主机，至少固定两颗螺钉后才能松手。
油烟机壳体
上柜
底板
如上柜底板与油烟机壳体之间有较大间隙，安装
前，请在 3 颗 #10×2 13/16"(M5×70mm) 螺钉
附近依据间隙大小加垫木块，以免螺钉紧固时使
油烟机壳体发生变形而影响使用。
油烟机壳体
木板
上柜
底板
9. 在主机出风口放好密封垫（缺口朝下），用 4
颗 #8×3/4"(M4×18mm) 出风罩螺钉固定好出
风罩。再把烟管固定在出风罩上用铝箔胶带做好
密封。
10. 整机必须保持水平，再把油杯安装上去并插上
电源试机。
警告：请戴防护手套操作。
注意：铝箔胶带密封后，请开机测试烟管是否有漏
风。烟管尽量能够拉直。
有上柜加装饰板
注 意： 请先确认上柜高度，如果超过 32 1/2"
(825mm)， 则 参 考 选 配 6"(152.4mm) 或
4"(101.6mm) 装饰板。
7 11/16"(194.4mm)
or
5 11/16"(143.6mm)
6"(152.4mm)
or
4"(101.6mm)

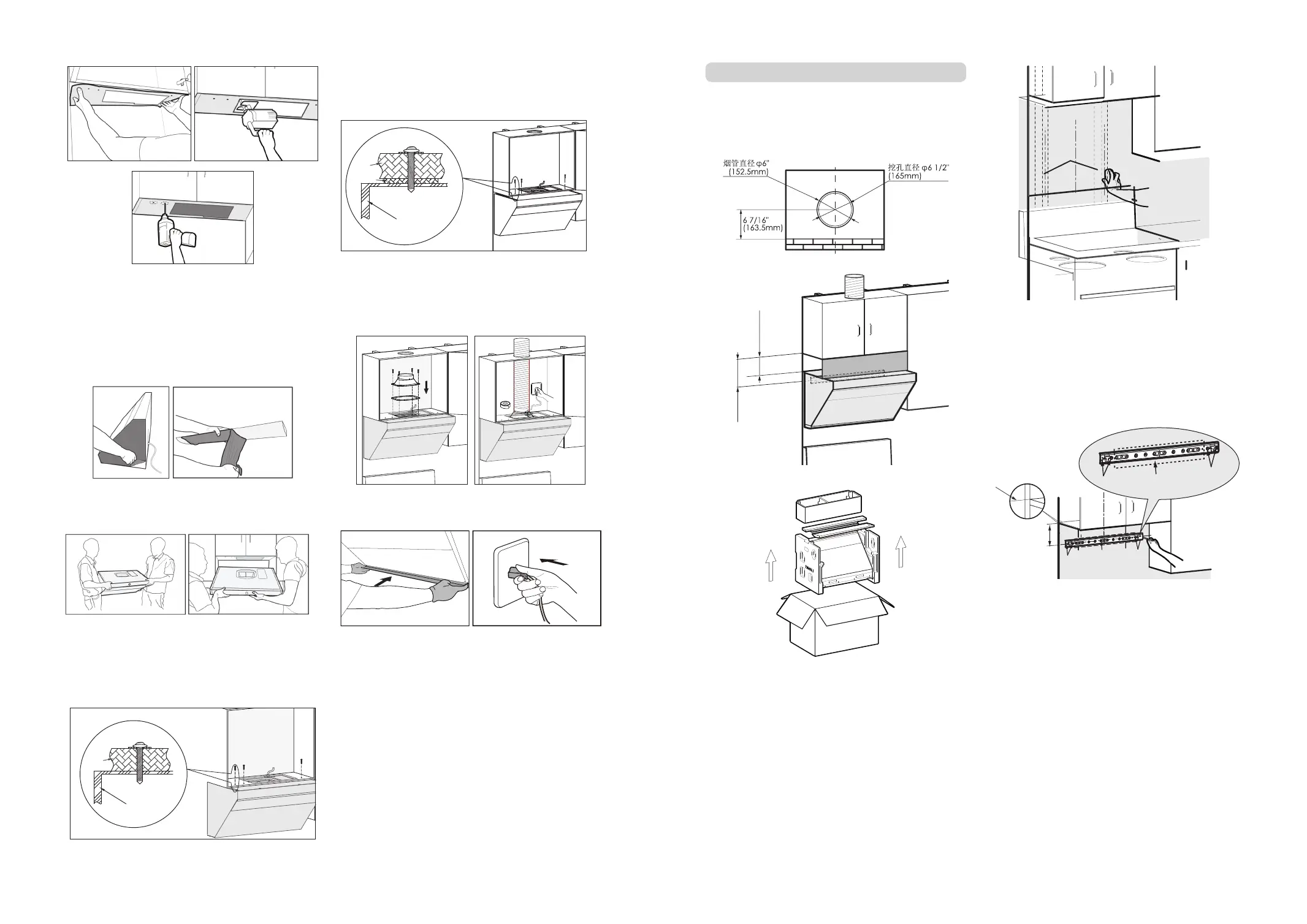

1. 打开包装箱拿出主机，清点附件清单。
2. 在安装位置找到固定挂钩的木柱并用铅笔做好
标记。
