- 72 - - 73 -

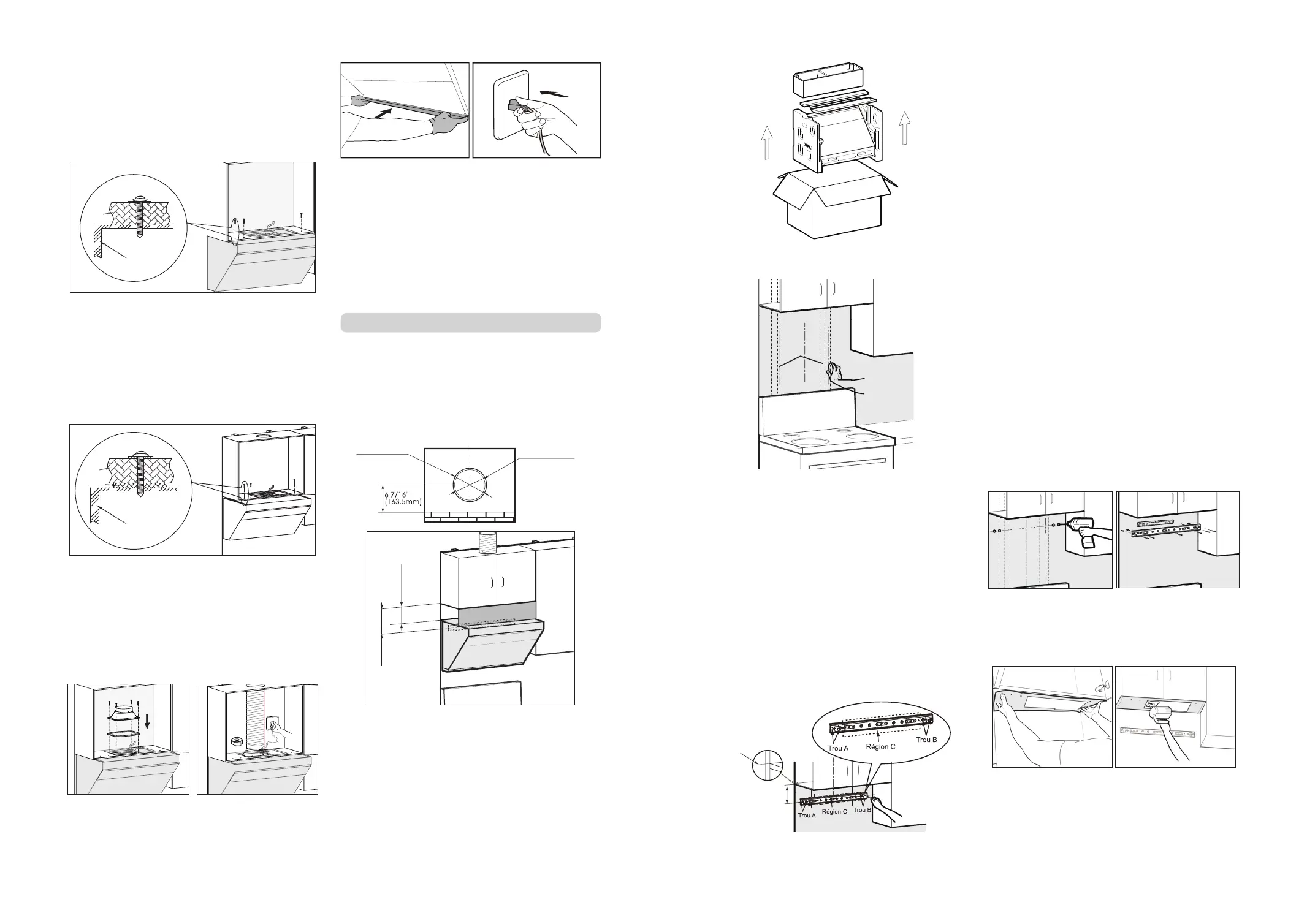

8. Utiliser 3 vis de fixation de plaque d’armoire
supérieure #10×2 13/16"(M5×70mm) et la
rondelle de vis de plaque d’armoire supérieure (φ1
516"(φ32mm))pour xer l’unité principale, et xer
au moins deux vis avant de relâcher la main.
Le fond de
l'armoire
Corps de hotte
S'il existe une fente relativement grosse entre le
fond de l'armoire et l'appareil principal, veuillez
ajouter un morceau de bois près des 3 vis de
dimension #10×2 13/16"(M5×70mm) selon la
taille de la fente avant l'installation de l'appareil
an d'éviter la déformation de l'appareil durant la
xation des vis.
Corps de hotte
Le fond de
l'armoire
Plaque en bois
9. Placer le joint d'étanchéité (l’encoche vers
le bas) à la sortie d'air de la machine et xer le
boîtier de sortie avec 4 vis-boîtier de sortie de
# 8 x 3/4" (M4 × 18 mm). Puis xez le tuyau sur
le couvercle d’orifice et scellez avec du ruban
d’aluminium.
10. Make sure the hood is leveled. Install the oil
cup, and plug in the appliance for a test run.
1. Ouvrez l’emballage, sortez l’appareil
principal et vériez les accessoires avec la liste
d’accessoires.
Avec armoire supérieure + capot décoratif
Attention : Veillez vérier d'abord la hauteur de
l'armoire supérieure. Si celle - ci dépasse 32
1/2 pouces (825mm), les plaques décoratives
de 6 pouces(152.4mm) ou 4 pouces(101.6mm)
pouces peuvent être utilisées.
Diamètre de tuyau
d’évacuation
Φ6" (152.5mm)
Diamètre du trou
dans le mur
Φ6 1/2" (165mm)
7 11/16"(194.4mm)
or
5 11/16"(143.6mm)
6"(152.4mm)
or
4"(101.6mm)
2. Identifiez le bois pour fixer l’accroche à la
position d’installation.
poteau de
bois du mur
3. Déterminez l’emplacement de l’accroche de
xation de l’appareil principal : identiez le centre
d’installation de la hotte, puis tracez une ligne
médiane verticale. Déterminez l’emplacement
de l’accroche avec comme référence la plaque
de l'armoire du dessus. Marquez ensuite les
emplacements de perçage. Le bord en haut de la
planche de fond de l’armoire en haut (la surface
fixe de la planche décorative et de la planche
de fond) étant le repère, la distance au centre
du crochet est : 6 pouces la planche décorative
de 7 11/16"(194.4mm) et 4 pouces la planche
décorative de 5 11/16"(143.6mm).
Le bord en haut de la planche
de fond de l’armoire en haut
(la surface fixe de la planche
décorative et de la planche de
fond) étant le repËre.
5 11/16"
(143.6mm)
or
7 11/16"
(194.4mm)
Attention:
Au moins une des vis de bois(#10×2
9/16"(ST5×65mm)) du crochet de l’appareil
principal doit être fixée sur la poutre en bois.
Il faut mettre les vis de fixation dans les trous
A et B illustrés dans la figure. La partie de la
position du trou de crochet dans la zone C, qui
est correspondante au pieu, doit être équipée
des vis de bois(#10×2 9/16"(ST5×65mm)) de
xation.
4. Crochet de xation:
1) Au repérage de perçage, s’il s’agit de
carreau (marbre) : percer de trou φ3/8"(φ8mm)
au repérage de perçage et poser le
tuyau d’expansion de carreau(φ1/4"×1
5/16"(φ5.3×32mm)), fixer le crochet avec la
boulon de crochet(#8×1 716"(ST4.2×36mm))
de crochet et utiliser la règle pour assurer
l’horizontalité du crochet.
2) Au repérage de perçage, s’il s’agit de
la plaque : serrer la tuyau d’expansion de
plaque(φ3/16"×1 5/8"(φ4×40mm)) avec le
tournevis dans le mur, puis xer le crochet avec
la boulon de crochet(#8×1 716"(ST4.2×36mm))
de crochet et utiliser la règle pour assurer
l’horizontalité du crochet.
5.Collez le papier de l'ouverture sur le bas
de la paroi supérieure avec la face indiquant
la dimension de l'ouverture vers le bas. Puis
creusez l'ouverture selon les instructions.
Attention: portez des lunettes de protection
pour percer les trous.
Dans le cas où il y a du bois du côté de mur,
le côté de mur du papier d’installation doit être
coupé en fonction de l’épaisseur du bois.
Attention : Au moins une des vis doit être xée
sur une poutre en bois.
Attention: Veuillez faire fonctionner la machine
et vériez s'il y a une fuite d'air dans le tuyau de
fumée après avoir scellé le tuyau avec du ruban
adhésif en aluminium. Le tuyau de fumée doit
être redressé autant que possible.
